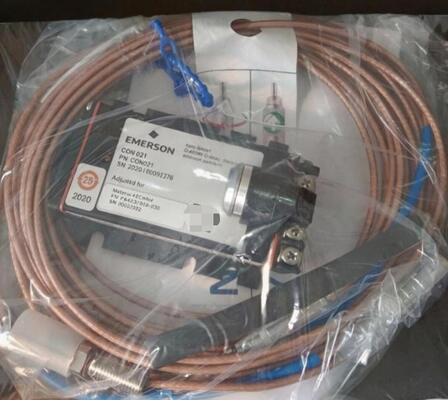

EPRO PR6423/10R-030 Çapa titreşim ve konum izleme için Eddy Akım Sensörü

EPRO PR6423/10R-030 , endüstriyel döner makinelerde temassız mil titreşimi ve konum ölçümü için tasarlanmış 8 mm'lik bir mil girdap sensörüdür. Mil hareketindeki değişikliklerin makine durumu hakkında faydalı bilgiler sağlayabileceği buhar türbinleri, gaz türbinleri, kompresörler, pompalar ve jeneratörler için izleme sistemlerinde kullanılır.

Sensör, ucu ile metal bir mil arasındaki boşluğu ölçerek çalışır. Mil hareket ettiğinde, boşluk değişir ve sensör sistemi bu değişikliği bir elektrik sinyaline dönüştürür. Uyumlu bir sinyal dönüştürücü daha sonra sinyali makine izleme sistemi tarafından kullanılmak üzere işler. Bu, dönen parçayla fiziksel temas olmadan mil hareketinin ölçülmesini sağlar.

PR6423 serisi nominal bir 8 V/mm hassasiyetine, 2 mm doğrusal ölçüm aralığına ve DC - 20 kHz (-3 dB) frekans tepkisine sahiptir. Bu özellikler hem mil konum ölçümünü hem de dinamik titreşim izlemeyi destekler. Seri ayrıca paslanmaz çelik gövdesi ve IP66 koruma derecesi ile zorlu endüstriyel koşullar için tasarlanmıştır.

10R versiyonu ters montaj tasarımı kullanır, bu da probun bir montaj noktasının arkasından monte edilmesi gerektiğinde faydalı olabilir. Bu düzenleme, yatak yuvası çevresindeki alan sınırlı olduğunda veya önden erişim zor olduğunda mühendislere başka bir seçenek sunar.

8 mm'lik algılama ucu, endüstriyel döner makinelerde mil ölçümü için tasarlanmıştır. Nominal 8 V/mm hassasiyeti, prob ile hedef arasındaki boşluk değiştikçe çıktının nasıl değiştiğini tanımlar. Bu, mühendislerin ölçüm ölçeğini ayarlamasına ve yer değiştirme verilerini doğru bir şekilde yorumlamasına yardımcı olur.

Yayınlanan PR6423 serisi spesifikasyonu, 2 mm doğrusal ölçüm aralığı ve 0.5 mm başlangıç hava boşluğu verir. Doğru boşluk ayarı önemlidir çünkü doğrusal aralığın dışında çalışmak yanlış okumalara veya faydalı ölçüm verilerinin kaybına yol açabilir.

PR6423/10R-030, ters montaj düzenlemesi kullanır. Bu, montaj yerinin önden uygun erişime izin vermediği veya probun yatak yuvasındaki belirli bir açıklıktan takılması gerektiği durumlarda yardımcı olabilir.

Montajdan önce mühendisler montaj dişini, mevcut alanı, prob konumunu ve kablo rotasını doğrulamalıdır. Ters montaj yapısı, yalnızca prob çapı orijinal parçayla aynı olduğu için seçilmek yerine gerçek montaj çizimine uymalıdır.

1. Prob boşluğunu dikkatlice ayarlayın.
   Yayınlanan PR6423 serisi verileri 0.5 mm başlangıç hava boşluğu ve 2 mm doğrusal ölçüm aralığı verir. Doğru montaj boşluğu, üreticinin talimatlarına ve bağlı dönüştürücüye göre ayarlanmalıdır. Tanımlanmış bir voltaj veya kalibrasyon yöntemi mevcut olduğunda, boşluğu yalnızca göz kararıyla ayarlamayın.
2. Mil malzemesini ve yüzeyini kontrol edin.
   PR6423 serisi için belirtilen standart kalibrasyon hedefi, 42CrMo4 / AISI 4140 gibi ferromanyetik çeliktir. Farklı hedef malzemeleri veya yüzey koşulları sensör tepkisini değiştirebilir. Gerçek mil malzemesi standart hedeften farklıysa, okumaları koruma veya bakım kararları için kullanmadan önce uyumluluğu doğrulayın.
3. Probu doğru dönüştürücüyle eşleştirin.
   PR6423 bir ölçüm sisteminin parçasıdır ve uyumlu bir sinyal dönüştürücüye bağlanmalıdır. Bir probu değiştirirken, tam model numarasını, montaj tipini, kablo konfigürasyonunu, konektörü ve dönüştürücü modelini kontrol edin. Mekanik olarak uyan bir prob, elektriksel konfigürasyonu kurulu sistemle eşleşmiyorsa yine de uygun olmayabilir.

• Asya Pasifik: Çin, Güney Kore, Japonya, Hindistan, Güneydoğu Asya
• Orta Doğu: Suudi Arabistan, BAE, Katar
• Kuzey Amerika: Amerika Birleşik Devletleri, Kanada
• Avrupa: Almanya, Birleşik Krallık, Fransa, Rusya, Türkiye
• Latin Amerika: Brezilya, Arjantin, Meksika

• Döner makine çevrimiçi koruma sistemleri
• Titreşim ve mil konumu izleme
• Buhar türbini ve kompresör güvenlik denetimi
• Büyük fan, jeneratör ve yüksek hızlı pompa durum izleme
• Petrol ve gaz tesisleri
• Kimyasal işlem tesisleri
• Enerji üretim tesisleri
• Metal işleme ve kömür-kimya tesisleri

Tipik bir kompresör bakım görevinde, muayene sırasında bir arıza bulunduktan sonra bir mil titreşim kanalı bir yedek proba ihtiyaç duyabilir. Bakım ekibi, bir yedek seçmeden önce mevcut probun montaj düzenini, kablo bağlantısını, dönüştürücü modelini ve başlangıç boşluğunu kontrol eder.

Montajın ters montaj PR6423/10R-030 gerektirdiği durumlarda, tam konfigürasyonu eşleştirmek orijinal ölçüm kurulumunu geri yüklemeye yardımcı olur. Montajdan sonra ekip, izleme kanalını tekrar hizmete almadan önce prob boşluğunu ve sinyal çıkışını doğrular.
