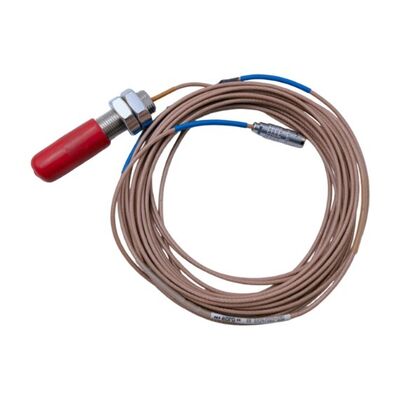

EPRO PR6424/003-030 Büyük Mil Titreşimi ve Konum İzleme için Girdap Akımı Sensörü

BuEPRO PR6424/003-030temas dışı bir girdap akım sensörüdür, büyük döner makinelerde çubuk titreşimini, eksenel konumu ve diğer hareketleri ölçmek için tasarlanmıştır.Buhar türbinleri gibi ekipmanlar için makine izleme sistemlerinde kullanılır, gaz türbinleri, kompresörler, pompalar ve jeneratörler.

Bir temas sensörünün aksine PR6424, sonda ucu ile dönen yüzeye dokunmadan metal bir şaft arasındaki boşluğu ölçer.Boşluk değişir ve sensör sistemi bu değişimi elektrik sinyali haline dönüştürür.Sinyal daha sonra uyumlu bir izleme sistemi tarafından şaft hareketini izlemek ve makine durumundaki değişiklikleri tespit etmek için kullanılabilir.

PR6424 bir16 mm sonda ucuve nominal hassasiyeti:Lineerlik hatası ±1,5%'den fazla olmayan 4 V/mmStatik ölçüm aralığı ±2.0 mm'dir ve frekans tepkisi DC'den -3 dB noktasında 20 kHz'ye kadar uzanır.Bu özellikler, hem şaft pozisyonu verilerine hem de dinamik titreşim ölçümlerine ihtiyaç duyan uygulamalar için uygundur.

Bakım ve değiştirme işlerinde, tam model numarası önemlidir.Gerekli ölçüm performansını korumak için kablo düzenlemesi ve hedef malzeme.

16 mm'lik prob ucu, büyük dönen ekipmanlarda çubuk hareketini ölçmek için tasarlanmıştır.4 V/mm (101.6 mV/mil), doğrusallık hatası ±1,5%'den fazla değildir. Bu tanımlanmış çıkış tepkisi, izleme sisteminin ölçülen boşluk değişikliklerini yer değiştirme değerlerine dönüştürmesine yardımcı olur.

Kesin sonuçlar için, sonda doğru boşluğa monte edilmeli ve eşleşen sinyal dönüştürücüsü ile birlikte kullanılmalıdır.Hedef yüzey ve şaft malzemesi de sensörün belirtilen gereksinimlerini karşılamak zorundadır.

PR6424'ün belirli bir frekans tepkisi var.DC 20 kHz (-3 dB)DC yanıt yavaş pozisyon değişikliklerinin ölçülmesini desteklerken, daha geniş frekans aralığı, sistemin tam ölçüm zinciri sınırları içinde daha hızlı şaft hareketini yakalamasını sağlar..

Bu, bir izleme düzenlemesinin hem şaft pozisyonundaki değişiklikleri hem de dinamik titreşimleri gözlemlemesi gerektiğinde kullanışlıdır.Hedefleme ve izleme ekipmanları.

1. Gönderilmeden önce doğru sonda boşluğunu ayarlayın.Sonda boşluğu, ölçüm sisteminin çalışma noktasını etkiler. Bu boşluğu üreticinin kurulum talimatlarına ve eşleşen dönüştürücü özelliklerine göre ayarlayın.Herhangi bir başlangıç boşluğu belirtilen doğrusal aralığı sağlayacağını varsaymayınKurulumdan sonra, çıkışı kontrol edin ve beklenen çalışma aralığında olduğunu doğrulayın.
2. Çubuk malzemesini ve yüzey durumunu kontrol edin.Yayınlanan PR6424 spesifikasyonu, standart hedef malzeme olarak ferromanyetik çelik kullanır.yüzey durumu veya geometri boşluk ve çıkış arasındaki ilişkiyi etkileyebilirÇubuk malzemesi belirtilen hedeften farklıysa, okumalara güvenmeden önce sistemin uygun olduğunu doğrulayın.
3. Sondu, kabloyu ve dönüştürücüyi eşleştir.PR6424 uyumlu bir sinyal dönüştürücüsü ve doğru kablo düzeni ile kullanılmalıdır.Montaj boyutları ve dönüştürücü modeliMontaj deliğine uygun bir sonda otomatik olarak mevcut ölçüm sistemi için elektrikli bir eşleşme değildir.

• Asya Pasifik:Çin, Güney Kore, Japonya, Hindistan, Güneydoğu Asya
• Orta Doğu:Suudi Arabistan, BAE, Katar
• Kuzey Amerika:ABD, Kanada
• Avrupa:Almanya, Birleşik Krallık, Fransa, Rusya, Türkiye
• Latin Amerika:Brezilya, Arjantin, Meksika

• Döner makinelerin çevrimiçi koruma sistemleri
• Titreme ve şaft pozisyon izleme
• Buhar türbini ve kompresör güvenliğinin denetimi
• Büyük fan, jeneratör ve yüksek hızlı pompa durumunun izlenmesi
• Petrol ve gaz tesisleri
• Kimyasal işleme tesisleri
• Elektrik üretimi tesisleri
• Metal işleme ve kömür kimyasal tesisleri

Tipik bir türbin bakım görevinde, planlı bir denetim sırasında bir hata tespit edildikten sonra, bir şaft yer değiştirme kanalının yedek bir sensöre ihtiyacı olabilir.prob boyutları, montaj ipliği, kablo düzenlemesi ve bağlantılı dönüştürücü bir yedek seçmeden önce.

Kurulum PR6424/003-030'u gerektirdiğinde, tam yapılandırmayı eşleştirmek, orijinal ölçüm zincirini geri kazanmaya yardımcı olur.ekip, izleme kanalını çalışmaya geri döndürmeden önce sonda boşluğunu kontrol eder ve sinyali doğrular..

• 40'tan fazla ülkeye ihracat
• Satış sonrası tam hizmet
• Sürekli kullanılabilirliği sağlayan istikrarlı tedarik zinciri
• COO, COC ve CQ sertifika desteği
• Hızlı teklif tepkisi
