TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 Eddy-Current Yakınlık Dönüştürücü.
| Menşe yeri | biz |
|---|---|
| Marka adı | Proximity Sensor |
| Sertifika | COO ,COC ,CQ |
| Model numarası | TQ402 111‑402‑000‑013 A2‑B1‑C072‑D000‑E015‑F0‑G100‑H10 |
| belge | TQ402-TQ412-EA402-IQS450.pdf |
| Min sipariş miktarı | 1 |
| Fiyat | $3000 |
| Teslim süresi | 5-7Gün |
| Ödeme koşulları | T/T |
| Yetenek temini | 999 |
Ürün ayrıntıları
| Marka | Yakınlık sensörü | Model Numarası | TQ402 111‑402‑000‑013 A1‑B1‑C100‑D040‑E100‑F2‑G100‑H10 |
|---|---|---|---|
| İşlev | İyi | Durum | Yeni |
| Garanti | 1 Yıl | ||
| Vurgulamak | Döner makineler için Eddy-Current yakınlık dönüştürücü,Dokunmasız şafta titreşim sensörü,Yer değiştirme algılayıcı transducer garanti ile |
||
Ürün Açıklaması
TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 Eddy Akım Yakınlık Transdüseri
API 670 standardına uygun, yüksek güvenilirlikli türbin makineleri durum izleme için üretilen TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 bir eddy akım yakınlık transdüseridir. Dönen şaft yüzeylerindeki küçük fiziksel değişiklikleri yakalar ve eşleşen uzatma kablosu aracılığıyla sinyal koşucuya empedans değişim sinyalleri iletir. Tespit edilmeyen ince şaft titreşimi ve itme ofseti, birçok pahalı tesis kapanışına neden olur. Yüksek sıcaklık, yağ buğusu yatak yuvası ortamlarına dayanacak şekilde üretilen bu transdüser, ana akım makine koruma rafları için kararlı ham algılama verileri sağlar. Enerji, petrokimya ve ağır sanayi tesisleri için güvenilir varlık izlemeyi destekler.
Ürün Genel Bakışı
TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 standart montajlı bir yakınlık transdüseridir. Eddy akım ölçüm prensibine dayanarak, dönen şaftların radyal titreşimini, eksenel itme yer değiştirmesini ve anahtar faz darbe sinyallerini algılar. Paslanmaz çelik gövde, yüksek sıcaklıkta Torlon prob ucu, hareketli BOA kablo koruma yapısına sahip FEP kaplı koaksiyel entegre kablo kullanır. Bağımsız olarak çalışamaz. Tam döngü ölçüm ve makine korumasını tamamlamak için eşleşen destekleyici uzatma kablosu ve uyumlu sinyal koşucu ile eşleştirilmeli ve ilgili izleme rafına bağlanmalıdır.
Anahtar Teknik Parametreler
- Frekans yanıtı DC-20 kHz (-3 dB): Düşük frekanslı statik yer değiştirmeyi ve yüksek frekanslı dinamik titreşimi kapsar, türbin makinesi güvenlik kilitlemesi için hızlı geçici şaft değişikliklerini yakalar.
- Prob çalışma sıcaklığı -40℃ ~ +180℃: Prob ucu yüksek ısı yatak yuvası ortamına tolerans gösterir, yağ buğusu ve zorlu endüstriyel çalışma koşullarında kararlı performansı korur.
- API 670 endüstri spesifikasyonuna uygundur: Küresel türbin makineleri koruma gereksinimlerini karşılar, saha tadilatı ve yedek parça değişimi için donanım değiştirilebilirliğini garanti eder.
Uygulama Faydaları
- Temassız sinyal toplama: Dönen şaft ile fiziksel temas yok, sıfır mekanik aşınma, uzun süreli 7/24 çevrimiçi durum izleme için uygundur.
- Erken aşama arıza yakalama: Şaft titreşimi, itme yer değiştirmesi ve anahtar faz ölçümü için orijinal algılama verileri sağlar, ciddi arızadan önce rotor dengesizliğini ve yatak bozulmasını belirlemeye yardımcı olur.
- Esnek sistem eşleştirme: Eşleşen uzatma kablosu ve destekleyici sinyal koşucu ile çalışır, ana akım izleme platformu ile uyumludur; uygun yedek parça değişimi ve saha içi sistem yenilemesi.
- Tahmine dayalı bakımı destekler: Ekipman eğilim analizi için güvenilir ham ölçüm verileri sağlar, plansız tesis kesinti risklerini etkili bir şekilde azaltır.
Teknik Özellikler
| Model Numarası | TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 |
|---|---|
| Diğer Modeller | TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 CA202 144-202-000-205 |

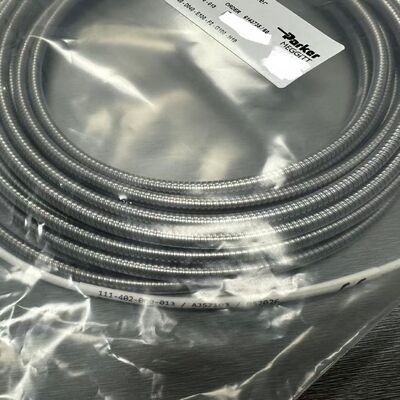

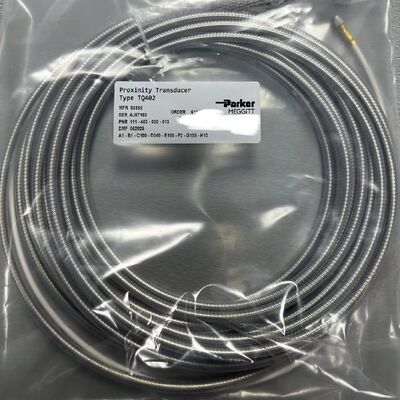

Ürün Resimleri
Mühendislik Önerileri
Saha mühendisimiz, TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10'nin doğru toplam sistem uzunluğuna sahip eşleşen uzatma kablosu ve destekleyici sinyal koşucu ile dağıtılması gerektiğini hatırlatır. Uyumsuz donanım kombinasyonu kalıcı ölçüm sapmasına neden olacaktır. Kurulum sırasında prob ucu ve şaft hedefi arasındaki uygun çalışma boşluğunu ayarlayın ve transdüser ucunu korumak için mekanik çarpışmadan kaçının.
Küresel Uygulamalar
Asya Pasifik:
Çin, Güney Kore, Japonya, Hindistan, Güneydoğu Asya
Orta Doğu:
Suudi Arabistan, BAE, Katar
Kuzey Amerika:
Amerika Birleşik Devletleri, Kanada
Avrupa:
Almanya, Birleşik Krallık, Fransa, Rusya, Türkiye
Latin Amerika:
Brezilya, Arjantin, Meksika
Tipik Uygulamalar
- Dönen makine çevrimiçi koruma sistemleri
- Titreşim ve şaft konumu izleme
- Buhar türbini ve kompresör güvenlik denetimi
- Büyük fan, jeneratör ve yüksek hızlı pompa durum izleme
- Petrol ve gaz tesisleri
- Kimyasal işlem tesisleri
- Enerji üretim tesisleri
- Metal işleme ve kömür-kimya tesisleri
Proje Vaka Çalışması
TQ402 yakınlık transdüseri, 2025 yılında Tayland'daki bir petrokimya tesisinde 22 MW'lık bir santrifüj kompresör ünitesine monte edilmiştir. Destekleyici uzatma kablosu ve sinyal koşucu ile eşleştirilerek, şaft titreşimi ve itme konumu sinyallerini izleme rafına besler. 12 aylık sürekli çalışma sırasında, kararlı ham sinyaller sağladı ve ince titreşim anormalliğini yakaladı. Saha planlı bakım yaptı ve maliyetli beklenmedik üretim kaybını önledi.
Avantajlarımız
- 40'tan fazla ülkeye ihracat
- Tam satış sonrası hizmet
- Kesintisiz bulunabilirlik sağlayan istikrarlı tedarik zinciri
- COO, COC ve CQ sertifika desteği
- Hızlı fiyat teklifi yanıtı
Sıkça Sorulan Sorular
S1: TQ402 111-402-000-013 A1-B1-C100-D040-E100-F2-G100-H10 tek başına çalışabilir mi?
C1: Hayır. Bu sadece yakınlık algılama transdüseridir. Eşleşen uzatma kablosu ve destekleyici sinyal koşucuya ihtiyaç duyar. Tam ölçüm ve alarm fonksiyonları yalnızca izleme rafına bağlandıktan sonra elde edilebilir.
S2: Bu transdüser için anormal ölçüm okumalarına yol açan faktörler nelerdir?
C2: Yaygın nedenler arasında uygun olmayan prob-hedef kurulum boşluğu, uyumsuz toplam sistem kablo uzunluğu, kablo hasarı, güçlü çevresel elektromanyetik girişim yer alır. Donanım değişimi sonrası tam döngü denetimi ve boşluk kalibrasyonu gereklidir.
S3: Bu transdüseri diğer serilerin sinyal koşucuları ile eşleştirmek kabul edilebilir mi?
C3: Tavsiye edilmez. Doğru ölçüm ve kararlı çalışma performansı için lütfen tam eşleşen ölçüm döngüsü bileşenlerini kullanın. Uyumsuz donanım hassasiyet sapmasına neden olacaktır.
Mevcut Stok
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Kurulum Gereksinimleri
- Optimal performans ve güvenlik için profesyonel kurulum gereklidir
- Uygun montaj ve yeterli havalandırma sağlayın
- Tüm geçerli elektrik güvenliği standartlarına uyun
