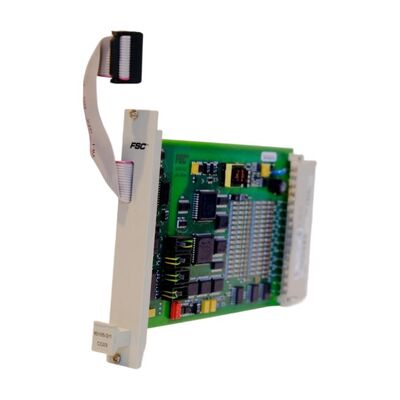

10105/2/1 Arıza Güvenli Yüksek Yoğunluklu Analog Giriş Modülü

Bu10105/2/1FSC güvenlik kontrol sistemleri için tasarlanmış artan yoğunluklu bir hata güvenli analog giriş modülüdür.16 analog giriş kanalıbir0-4.1 V giriş aralığıModül aynı zamanda sistem izleme için harici bir voltaj okuma geri girmesi sağlar.

Modül, dönüştürülmüş analog sinyalleri almak için tasarlanmıştır.0-20 mA sinyalleriModülle birlikte kullanmak için birFTA-T-14 alan sonlandırma sistemiya da10105/A/1 analog giriş dönüşüm modülüTermokopüler veya PT-100 sensörleri gibi cihazlardan gelen sinyaller de bağlantıdan önce gerekli akım sinyaline uygun dönüşüm gerektirir.

16 kanallı tasarımı, hata güvenliği giriş mimarisi ve yerleşik teşhis fonksiyonları ile,10105/2/1, kurulu güvenlik kontrol sistemlerinde analog sinyal edinimi için merkezi bir çözüm sağlar..

Çok kanallı analog sinyal edinimi için:16 kanallı yapılandırma, birden fazla analog işlem sinyalinin bir modül aracılığıyla toplanmasına izin verir.Bu, aynı güvenlik kontrol sistemi içinde birkaç ölçüm noktasının izlenmesi gerektiğinde I/O düzenini basitleştirebilir..

Güvenlik odaklı analog izleme için:Modülün arıza güvenli giriş tasarımı ve sistem kontrolü öz test işlevleri, güvenlikle ilgili analog sinyal edinimini destekler.Mutlak doğruluk, tam menzilli dönüşüm, kanal çapraz ses, giriş filtreleri ve iç kaynak voltajları, giriş modülü için teşhis kapsamı sağlar.

• 16 kanallık analog giriş:0-4.1 V giriş aralığı ile 16 analog giriş kanalı sağlar, bu da birden fazla analog sinyalin bir modül aracılığıyla toplanmasını ve FSC sistemlerinde I/O düzenini basitleştirmesini sağlar.
• Saldırı güvenliği sinyali izleme:Sinyal doğruluğu, tam menzilli dönüştürme ve kanal çapraz konuşma kontrolleri dahil olmak üzere yerleşik teşhis fonksiyonları ile hata güvenliği giriş tasarımını birleştirir.mühendislere analog giriş bölümünün durumunu izlemelerine yardımcı olmak.

• Asya Pasifik: Çin, Güney Kore, Japonya, Hindistan, Güneydoğu Asya
• Orta Doğu: Suudi Arabistan, BAE, Katar
• Kuzey Amerika: Amerika Birleşik Devletleri, Kanada
• Avrupa: Almanya, Birleşik Krallık, Fransa, Rusya, Türkiye
• Latin Amerika: Brezilya, Arjantin, Meksika

• Arıza Güvenli Kontrol (FSC) sistemleri
• Güvenlik Enstrümanlı Sistemleri
• Endüstriyel süreç güvenliği
• Acil kapatma uygulamaları
• Petrol ve gaz tesisleri
• Kimyasal işleme tesisleri
• Elektrik üretimi tesisleri
• Mevcut güvenlik kontrol sisteminin bakımı
• Eski kontrol sistemi yaşam döngüsü desteği

Kurulu bir güvenlik kontrol sistemi, planlı bakım sırasında yüksek yoğunluklu bir analog giriş modülünün değiştirilmesini gerektiriyordu.10105/2/1Mevcut16 kanallı analog giriş mimarisi, modül için gerekli giriş seviyesini sağlamak için kurulu sinyal dönüştürme düzenini korudu.

• 40'tan fazla ülkeye ihracat
• Satış sonrası tam hizmet
• Sürekli tedarik sağlamak için istikrarlı bir tedarik zinciri
• COO, COC ve CQ desteği
• Hızlı teklif tepkisi

10105/2/1'in giriş aralığı nedir?
Modülün bir0-4.1 V analog giriş aralığıve 1 MΩ'dan büyük bir giriş direnci.

0-20 mA sinyali doğrudan modüle bağlanabilir mi?
No. 0-20 mA alan sinyali, uygun bir sinyal seviyesine dönüştürülmelidirFTA-T-14ya da10105/A/110105/2/1'e bağlanmadan önce dönüşüm düzenlemesi.

Modül kaç tane analog giriş sağlıyor?
10105/2/1'de belirtilen16 analog giriş kanalıAyrıca dış bir voltaj okuma girişi de içerir.

Modülün kendi kendini test etmesi neyi kapsar?
Kendini test etmekMutlak doğruluk, tam menzilli dönüşüm, girişler arasındaki çapraz ses, kanal giriş filtreleri ve iç kaynak voltajları.

• IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
• IPC704 244-704-000-042 A2-B03-C10-D100-E10-F5000-G0-H0-I0
• MPC4 200-510-071-113
• 3500/22M 288055-01
• 3500/42M 176449-02
• 3500/32M 149986-02
• 133442-01
• 146031-01
• 106M1081-01
• 3500/22M 138607-01
• 3500/15 106M1079-01
• 9907-147

• En iyi performans ve güvenlik için gerekli profesyonel kurulum
• Uygun bir montaj ve yeterli havalandırma sağlayın
• Tüm geçerli elektrikli güvenlik standartlarına uymak
