GE DS200VPBLG1AFF VME Arka Panel Kartı, Çok Katmanlı Mimariye Sahip LCI Serisi için, 2kg Ağırlık ve 1 Yıl Garanti

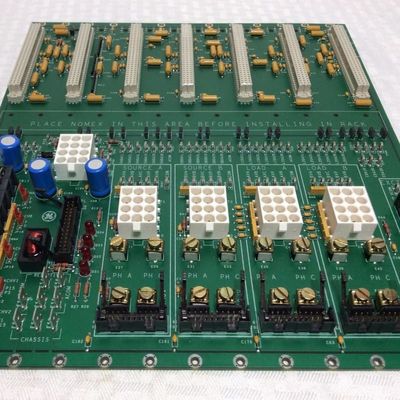

GE DS200VPBLG1AFF VME Arka Panel Kartı

Ürün Açıklaması:

GE DS200VPBLG1AFF , Yük Komütasyonlu İnverter (LCI) serisi için özel olarak tasarlanmış, LCI ekipmanının kart kafesinin J2 ve J3 bölümleri için temel bağlantı merkezi görevi gören, özel bir VME Arka Panel Kartıdır. Birincil rolü, kesintisiz sinyal iletimini, kararlı güç dağıtımını ve kritik LCI bileşenlerinin modüler entegrasyonunu sağlamaktır; bu da motor sürücüleri veya şebekeye bağlı invertörler gibi endüstriyel uygulamalarda LCI sistemlerinin güvenilirliğini ve verimliliğini korumak için vazgeçilmez hale getirir.

Tanımlayıcı bir özellik, analog ve dijital güç düzlemlerini fiziksel olarak ayıran çok katmanlı mimarisidir. Bu tasarım, hassas analog sinyaller ile yüksek hızlı dijital sinyaller arasındaki elektromanyetik paraziti (EMI) en aza indirerek sinyal bütünlüğünü korur ve tutarlı güç dağıtımını sağlar; bu da hassas LCI kontrolü için kritiktir. Arka paneldeki her yuva, voltajı daha da stabilize eden ve güç dalgalanmalarından kaynaklanan performans bozulmalarını önleyen baypas kapasitörleri ve güç dağıtım bileşenleri ile donatılmıştır.

J2 bölümü, yapılandırılmış bir yuva düzeni ile temel LCI kartları için tasarlanmıştır: J1 yuvasında Dijital Sinyal İşlemci Kontrol Kartı (DSPC), J3 yuvasında bir G/Ç Genişletme Kartı, J5/J7/J9 yuvalarında Kapı Dağıtım ve Durum Kartları (FCGD), J11 yuvasında bir Uyarıcı Kart ve genişleme için iki yedek yuva (J12/J13) barındırır. J1 hariç tüm yuvalar, kolay tanımlama için P2 konektöründe sabit kablolu yuva kimliklerine sahiptir, dijital veri yolu sinyalleri ise sinyal yansımasını önlemek için yuva uçlarında sonlandırılır.

J3 bölümü, harici bağlantıları yöneterek alan kısıtlamalarını ele alır: Akım İzleme için Akım Transformatörlerini (CT'ler) ve yük dirençlerini entegre eder, FCGD voltaj geri bildirimi için Gerilim Ölçekleme Geri Bildirim Kartlarına bağlantıları sağlar, arka panel güç bağlantılarını yönetir ve esnek topraklama için sabitleme konektörleri sağlar; bu da sistem güvenliğini artırır ve EMI'yi azaltır.

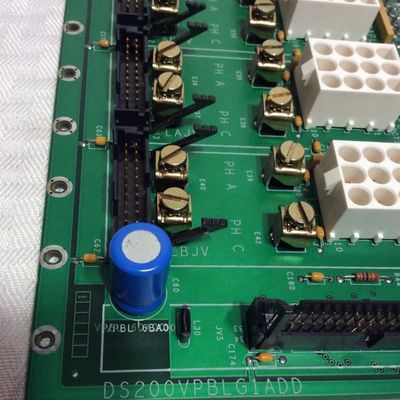

LCI'ye özgü protokoller ve bileşen form faktörleri için optimize edilmiş DS200VPBLG1ADD, LCI donanımıyla kesintisiz uyumluluk sağlar, entegrasyon sorunlarını ortadan kaldırır ve zorlu endüstriyel ortamlarda sistemin tutarlı, güvenilir performans sağlama yeteneğini destekler.
