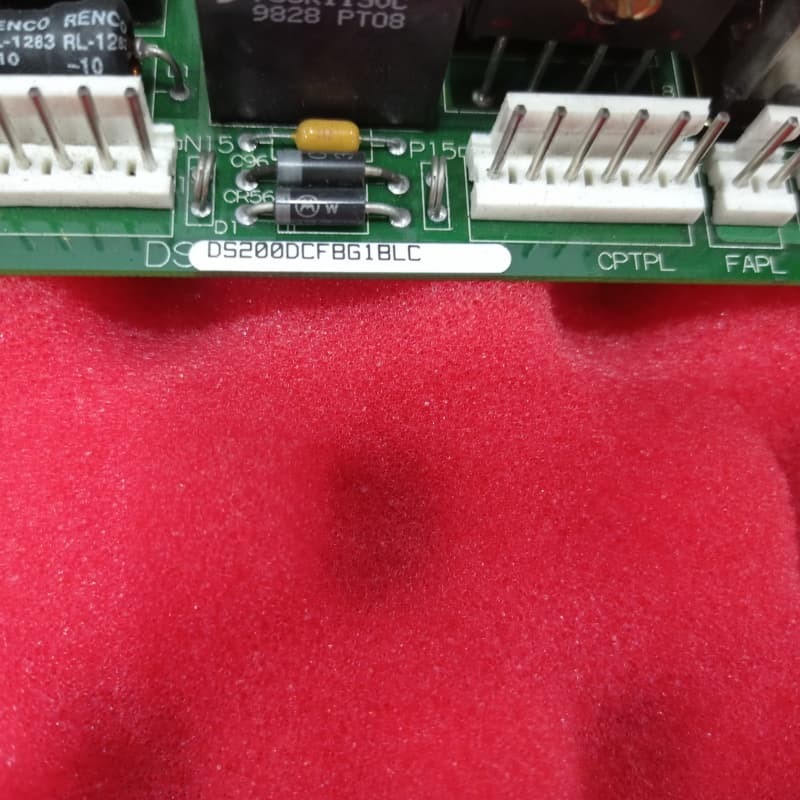

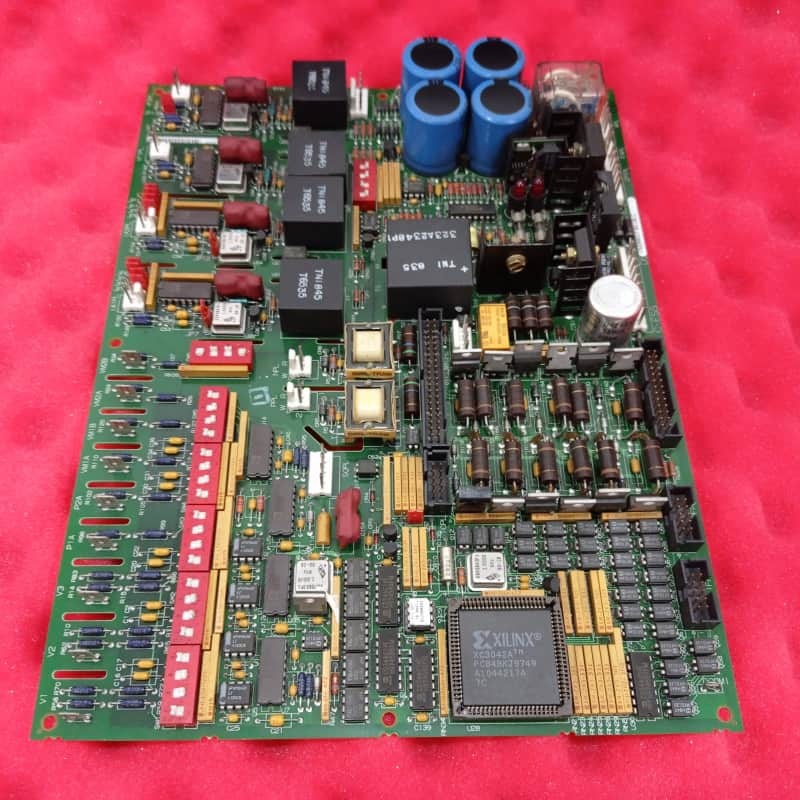

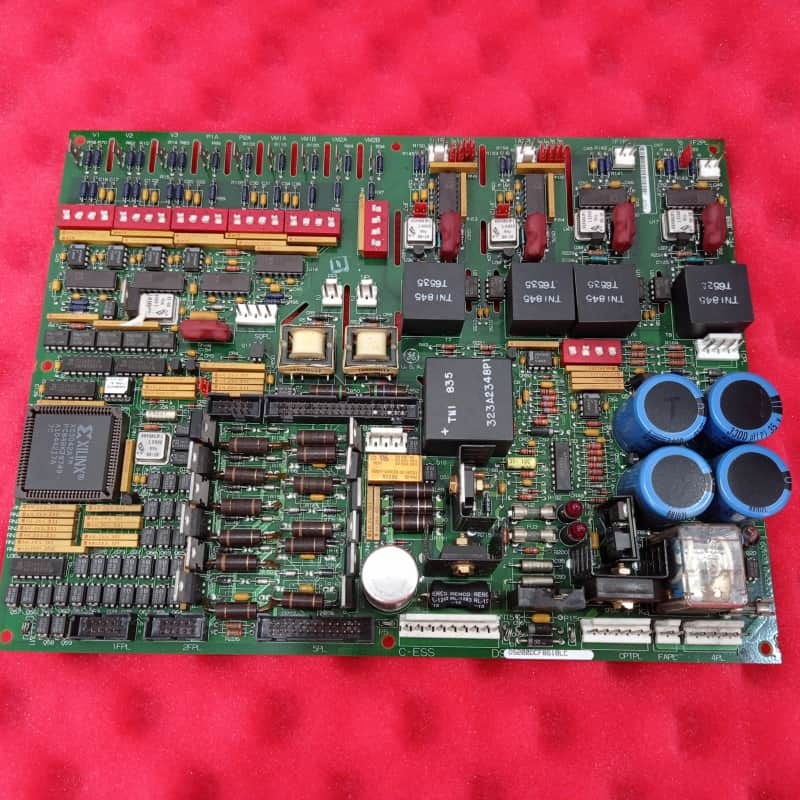

General Electric DS200DCFBG1B DC Güç Kaynağı Geribildirim Kartı Kritik Türbini ve Sürücü Uygulamaları

General Electric DS200DCFBG1B DC Güç Tedarikçi Geri bildirim Kurulu Kritik Turbin ve Sürücü Uygulamaları

Ürün Tanımı:

General ElectricDS200DCFBG1BEX2000, DC2000 ve AC2000 serileri de dahil olmak üzere kritik türbin ve tahrik uygulamaları için tasarlanmış bir DC Güç Tedarik Geri İletişim Kurulu. Merkezi bir güç yönetimi ve izleme merkezi olarak hizmet verir,Bir kontrol güç transformatöründen giriş gücünü, tahrik sistemini ve kabin fanlarını çalıştırmak için çeşitli düzenlenmiş DC voltajlarına dönüştürmek.

Temel özellikleri:

Kartın temel görevi, +5V, ±15V ve ±24VDC dahil olmak üzere birden fazla kontrol düzeyi güç kaynağı üretmek ve dağıtmaktır. Güç dönüşümünün ötesinde,Armatür akımı ve voltaj gibi temel sistem parametrelerini izleyen sofistike izleme devrelerini entegre eder., motor alanı akımı ve AC hattı voltaj büyüklüğü ve faz dizisi.

DS200DCFBG1B'nin belirleyici bir özelliği, Voltage-Controlled Oscillator (VCO) devrelerinin kullanılmasıdır.çıkış köprü voltajı, ve alan ve armatürden gelen millivolt sinyalleri orantılı frekans sinyalleri (0-500 kHz) haline gelir.Bu dijital frekans sinyalleri daha sonra işlem için ana SDCC veya LDCC kontrol tahtasına iletilir., motorun çalışma durumuna dair güvenilir geri bildirim sağlar.

Kurul, on iki atlayıcı ve yedi DIP anahtarı ile yüksek oranda yapılandırılabilir, bu da müşterilere özel seçeneklere izin verir, ancak bunlar genellikle fabrika ayarlarıdır.Güçlü teşhis ve koruma özelliklerine sahiptir.Önemli +5VDC kaynağının durumu, kontrol kartında mikroprosesör sıfırlamasını tetikleyebilen / PSEN sinyali ile gösterilmektedir.kart sigortalarla korunur (FU1), FU2, FU3) güç çıkışları için, açık görsel göstergelerle, DC sigortaları için CR51 ve CR55 LED'leri ve AC sigortaları için neon ışığı LT1 ile hataları hızlı bir şekilde tespit etmek için.
