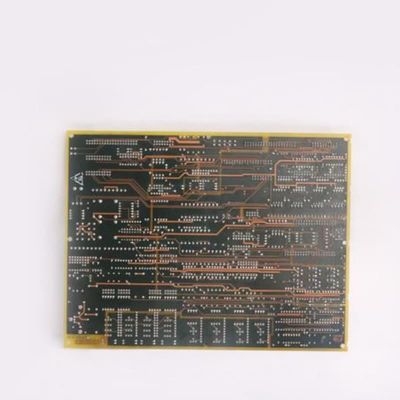

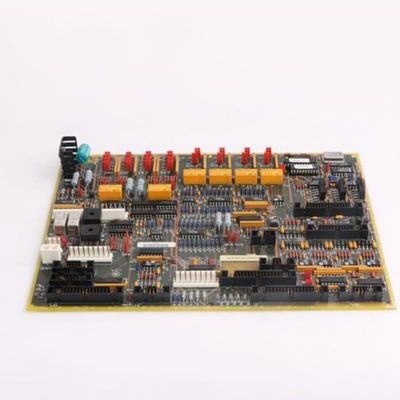

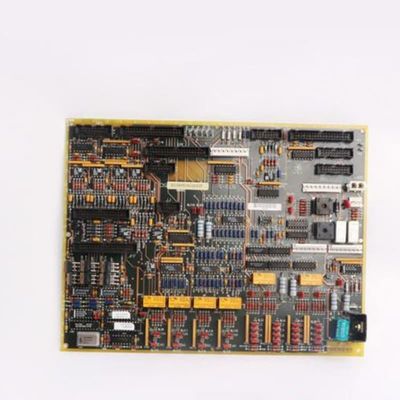

GE DS200TCQCG1BJF Turbin Kontrolü için 200 mm Yükseklik 100 mm Genişlik ve 2 kg Ağırlıklı Analog IO Genişletici Tahta

GE DS200TCQCG1BJFDS200TCQCG1BJF, GE'nin Speedtronic Kontrol Sistemindeki Mark V LM Serisinin ayrılmaz bir parçası olan bir Analog IO Genişletme Kartıdır (TCQC). I/O çekirdek terminal kartlarından gelen ek analog sinyalleri işleme, türbin çalışması için kritik verilerin ölçeklendirilmesi, koşullandırılması ve dağıtılması yeteneğini geliştirir. Temel işlevleri arasında LVDT'ler/LVDR'ler için uyarma sağlanması, IONET bağlantılarının sonlandırılması ve megavat transdüser sinyallerinin işlenmesi—19PL konektörü aracılığıyla STCA kartına iletilmeden önce ölçeklendirilmesi yer alır. Ayrıca, darbe hızı girişlerini koşullandırır ve JE konektörü aracılığıyla jeneratör/hat sinyallerini STCA kartıyla değiştirir, bu da kesintisiz türbin kontrolü için hayati öneme sahiptir.

Temel Özellikler:
Kapsamlı Sinyal İşleme ve Dağıtımı
Kart, çeşitli analog sinyalleri yönetmede mükemmeldir, megavat transdüser girişlerini, darbe hızı sinyallerini ve jeneratör/hat verilerini ölçeklendirir ve koşullandırır. İşlenmiş sinyalleri kritik bileşenlere yönlendirir—mil hızı/akış verilerini JE aracılığıyla TCQA kartına ve megavat sinyallerini 19PL aracılığıyla STCA kartına gönderir. Ek olarak, türbin çalıştırması için gerekli olan doğru konum algılamayı sağlamak için LVDT'ler/LVDR'ler için uyarma sağlar.

Servo Vana Kontrol Devreleri
Özel devreler, servo vana düzenlemesini yönetir, TCQA kartından valfleri konumlandırmak için akımı ölçeklendiren jumper'lar, donanım aracılığıyla ayarlanan referans geri bildirimi ve akım aralıkları. Kart, valflere pozitif akım uygulayan servo kelepçe rölelerini ve valflerin önyargı konumlarına sürüklenmesini sağlamak için sinyalleri topraklayan intihar rölelerini entegre eder. İntihar röleleri, arıza koşullarında güvenli, kontrollü vana çalışmasını sağlamak için TCQA kartı aracılığıyla yönlendirilen CSP'den gelen sinyaller aracılığıyla etkinleştirilir.

IONET Entegrasyonu ve Sistem Uyumluluğu
İsteğe bağlı 21> kurulduğunda, Speedtronic sistemi içindeki iletişimi geliştiren belirli çekirdekler için IONET sonlandırmasına ev sahipliği yapar. Standartlaştırılmış konektörleri, kontrol mimarisi boyunca sinyal bütünlüğünü koruyarak STCA ve TCQA kartlarıyla kesintisiz etkileşim sağlar. Bu entegrasyon, sensörlerden aktüatörlere kadar türbin alt sistemlerini senkronize etmek için kritiktir.

Türbine Özgü İhtiyaçlara Göre Uyarlanmıştır
Yüksek basınçlı mil hızı, sıvı yakıt akışı ve servo vana kontrolüne—gaz/buhar türbini performansı için hayati öneme sahip parametrelere—odaklanarak, kart sektöre özgü talepleri ele alır. Bu sinyalleri hassasiyetle koşullandırma ve yönlendirme yeteneği, verimli türbin çalışmasını destekler, yanıt gecikmesini azaltır ve enerji üretimi ve endüstriyel ortamlarda genel sistem güvenilirliğini artırır.
