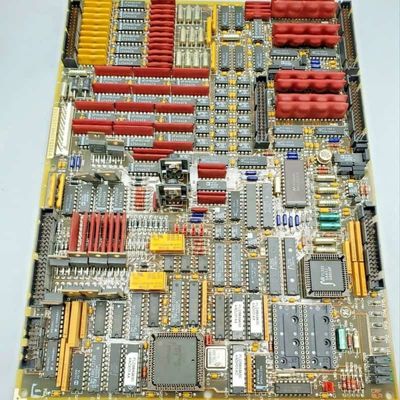

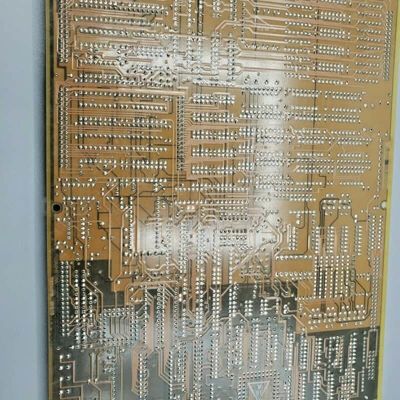

GE DS200TCQAG1B RST Analog Giriş/Şifreleme Paneli 330mm Uzunluk 200mm Yükseklik 100mm Genişlik Mark V LM Serisi için
| Menşe yeri | BİZ |
|---|---|
| Marka adı | GE |
| Model numarası | DS200TCQAG1BEC |
| Min sipariş miktarı | 1 adet |
| Fiyat | $2500 |
| Ambalaj bilgileri | Yeni ve orijinal fabrika, bireysel kutu paketleme |
| Teslim süresi | 5-7 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | 999 adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsim | GE DS200TCQAG1B DS200TCQAG1BEC İlk Analog Giriş/Çıkış Kart | Ürün kimliği | DS200TCQAG1BEC |
|---|---|---|---|
| Seri | Mark V | İşlev | Ayrık Çıkış Paketi |
| Ürün ağı derinliği/uzunluğu | 330mm | Ürün Net Yüksekliği | 200 mm |
| Ürün ağı genişliği | 100 mm | Ürün Net Ağırlığı | 2kg |
| Garanti | 1 yıl | ||
| Vurgulamak | 330mm Uzunluk RST Analog Kart,200mm Yükseklik Analog Giriş/Çıkış Kartı,100 mm genişliğinde TCQA kartı |
||
Ürün Açıklaması

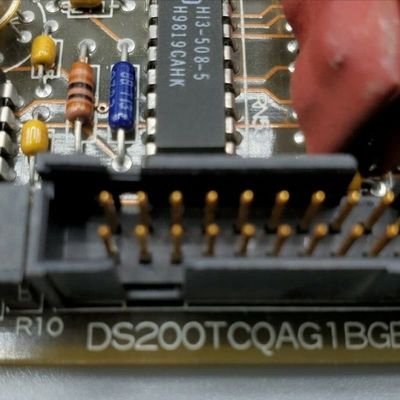

GE DS200TCQAG1B DS200TCQAG1BEC RST Analog Giriş/Çıkış Kartı
GE DS200TCQAG1BEC (TCQA), GE Linear Mikroişlemci Kontrol Sistemleri için tasarlanmış, Mark V LM Serisinin ayrılmaz bir parçası olan bir RST Analog Giriş/Çıkış Kartıdır. Terminal kartları ve sistem çekirdekleri arasındaki kritik bir arayüz olarak, çeşitli analog sinyalleri işler, ayarlar ve yönlendirerek endüstriyel ekipmanların hassas kontrolünü ve izlenmesini sağlar. LVDT'lerden, termokupllardan, titreşim sensörlerinden ve 4-20 mA sinyallerinden servo valflere ve röle sürücülerine kadar çeşitli girişleri ve çıkışları işleme yeteneğine sahiptir. Ayrıca, kontrol sistemi içinde sinyal akışını kolaylaştıran özel konektörlerle, darbe girişlerini, voltaj sinyallerini ve jeneratör/hat verilerini de yönetir.
Temel Özellikler:
Kapsamlı Sinyal İşleme
TCQA kartı, çok çeşitli analog ve dijital sinyalleri işleme konusunda mükemmeldir ve onu sistem bağlantısının temel taşı yapar. LVDT'lerden, termokupllardan, titreşim sensörlerinden ve manyetik alıcılardan gelen girişleri işlerken, servo valflere ve röle sürücülerine çıkışlar sağlar. Ayrıca, yakıt akışı ve kompresör sağlığı gibi parametreler için kritik olan 4-20 mA sinyallerini koşullandırır ve kontrol sistemi için doğru veri çevirisi sağlayan TTL sinyallerinden gelen darbe oranlarını yönetir. Bu genişlik, terminal kartları ve diğer temel bileşenlerle sorunsuz bir şekilde entegre olmasını sağlar.
Esnek Donanım Yapılandırması
Donanım özelleştirmesi, özel jumper'lar aracılığıyla etkinleştirilir: J1 ve J2 miliamper çıkış devrelerini seçerken, J5 ve J6 belirli ekipman gereksinimlerini karşılamak için çıkış akım aralıklarını ayarlar. J7, RS232 port testini kolaylaştırır ve J8, fonksiyonel kontroller için bir osilatörü etkinleştirir. Bu modüler tasarım, kapsamlı yeniden mühendisliğe gerek kalmadan yerinde ayarlamalara olanak tanıyarak, çeşitli operasyonel kurulumlarla uyumluluğu sağlar ve bakımı basitleştirir.
Yazılım Tarafından Yapılandırılabilir Parametreler
Donanım esnekliğini tamamlayan, I/O Yapılandırıcısı aracılığıyla yazılım yapılandırması, kullanıcıların termokupl türleri, darbe oranları, titreşim eşikleri, LVDT/LVDR konumları ve 4-20 mA giriş/çıkış ölçekleri için sabitler ayarlamasına olanak tanır. Bu uyarlanabilirlik, kartın belirli türbin veya endüstriyel süreçlere göre uyarlanmasını sağlayarak, sinyal doğruluğunu ve sistemin dinamik operasyonel koşullara yanıt verme yeteneğini optimize eder.
Özel Darbe Oranı İşleme
Özel bir devre, JE konektörü aracılığıyla TCQC kartından gelen darbe oranı girişlerini işler, QTBA/PTBA terminal kartları aracılığıyla yönlendirilen TTL sinyallerini ve manyetik alıcı verilerini işler. Çekirdek, yüksek basınçlı mil hızı sinyallerini işlerken, yardımcı darbe devreleri ek girişleri yöneterek, ekipman verimliliğini ve güvenliğini korumak için hayati önem taşıyan dönme hızlarının ve ilgili parametrelerin hassas bir şekilde izlenmesini sağlar.
Entegre Sinyal Koşullandırma ve Yönlendirme
İşlemenin ötesinde, TCQA kartı, aşağı akış bileşenleriyle uyumluluğu sağlamak için sinyalleri ölçeklendirir ve koşullandırır. Belirli sinyalleri 3PL konektörü aracılığıyla STCA kartına ve jeneratör/hat verilerini JE aracılığıyla TCQC kartına yönlendirerek, paraziti en aza indiren ve veri bütünlüğünü sağlayan yapılandırılmış bir sinyal yolu oluşturur. Bu entegre yaklaşım, sinyal yönetimini tek, sağlam bir bileşende merkezileştirerek sistem güvenilirliğini artırır.
