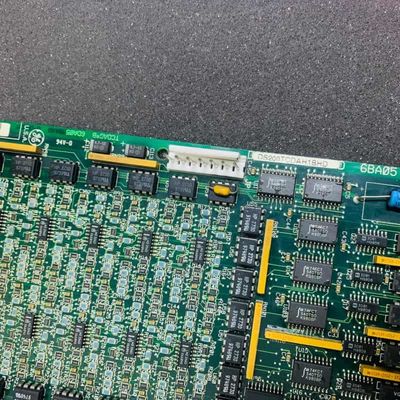

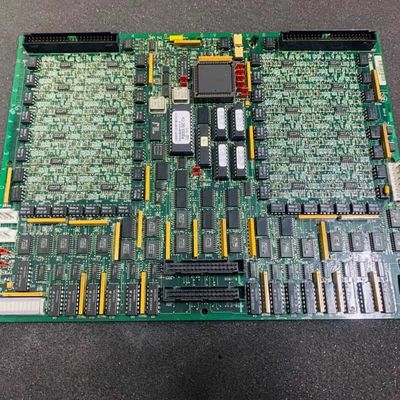

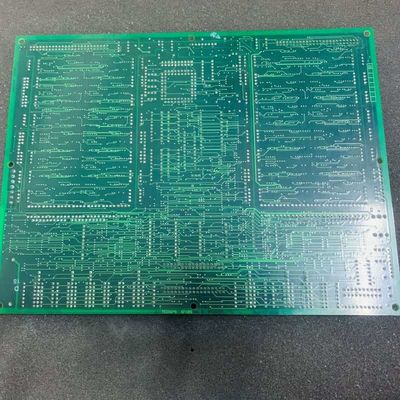

GE DS200TCDAG1B 4-20 mA sinyalleri RTD ve termokopül girişleri ile Mark V türbin kontrolü için dijital I / O paneli

GE DS200TCDAG1B DS200TCDAG1BDB DİJİTAL GİRİŞ/ÇIKIŞ KARTI Mark V Türbin Kontrolü

Ürün Detayları:

GE DS200TCDAG1BDB GE'nin Mark V Türbin Kontrol Sistemi için özel olarak tasarlanmış bir Dijital G/Ç Kartıdır—rüzgar, gaz ve buhar türbinlerinin otomatik tahriklerini yönetmek için kullanılan eski bir seri ve patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark serilerinden biridir.

İşlevsel olarak, çeşitli analog sinyalleri işler: JBB/JAA aracılığıyla 4-20 mA giriş/çıkışlar, gerilim okuması için yük dirençleri üzerinden düşen akımla, JCC/JDD aracılığıyla RTD girişleri, uyarma sağlar ve sıcaklığa bağlı direnci ölçer, JAR/S/T aracılığıyla termokupl girişleri, gerçek sıcaklığı hesaplamak için TBQA'nın soğuk bağlantı noktası telafisini kullanır ve JBB aracılığıyla türbin mili gerilimi/akım sinyalleri. Tüm koşullandırılmış sinyaller, HMI'nın G/Ç Yapılandırma Düzenleyicisi aracılığıyla yönetilen yazılım yapılandırması termokupl tipleri, RTD ayarları ile 3PL konektörü aracılığıyla G/Ç Motoruna gönderilir.

Temel Özellikler:
Kapsamlı Analog Sinyal İşleme:4-20 mA sinyalleri, RTD'ler, termokupllar ve mil gerilimi/akımı için merkezi bir merkez görevi görür—ölçekleme, koşullandırma ve verileri G/Ç Motoruna ileterek türbin performansı izleme ve kontrolü için kritik öneme sahiptir. Yakıt akışı veya soğutma sistemi ayarlamaları gibi gerçek zamanlı ayarlamalara rehberlik eden hassas veriler sağlayarak ham sinyalleri iyileştirir ve gürültüyü ortadan kaldırır.

Çıkarılabilir ve ESD'ye Duyarlı PROM'lar:Çıkarılabilir PROM modülleri, ürün yazılımını depolar; bilek kayışları gibi ESD koruması ile değiştirmek, değiştirme kartlarının orijinalin işlevselliğiyle eşleşmesini, aynı talimatları koruyarak sağlar. Bu, ürün yazılımını yeniden yapılandırmaktan kaçınır, bakım süresini kısaltır ve değiştirme sonrası tutarlı sinyal işleme mantığını sağlar.

 Yapılandırılabilir Donanım ve Yazılım:Üç jumper (J1/JP2/JP3), donanım ayarlamalarını yönetirken, yazılım ayarları termokupl/RTD türlerini ve sinyal parametrelerini özelleştirir—çeşitli türbin ihtiyaçlarına uyum sağlar. J1, RS232 portlarını yönetir, JP2 testlere yardımcı olur ve yazılım, türbine özgü sensör kurulumlarına sorunsuz bir şekilde uyum sağlar.

 Özel Bileşen Arayüzü:Dokuz konektör (sekiz işlevsel, bir kalıntı), sorunsuz güç, veri ve teşhis sinyali aktarımı için temel Mark V kartlarına (TCPS, CTBA, TBCA, TBQA) bağlanır ve çapraz konuşma risklerini ortadan kaldırır. Her konektörün özel rolü, sinyallerin hedeflere parazit olmadan ulaşmasını sağlar ve sistem kararlılığını artırır.

Test Odaklı Tasarım:Jumper'lar (JP2/JP3) ve özel konektörler, fabrika testini ve bakımı destekleyerek, arıza gidermeyi basitleştirirken normatif çalışma güvenilirliğini sağlar. JP2, güvenli test için osilatörleri devre dışı bırakır ve konektörler, teknisyenlerin sorunları hızlı bir şekilde teşhis etmek için sinyallere kolayca erişmesini sağlar.
