GE DS200TCEAG1B Kritik Türbin Güvenliği İzleme ile Acil Aşırı Hızlı Taş 2kg Ağırlık ve 1 Yıllık Garanti

GE DS200TCEAG1B DS200TCEAG1BRE Acil Aşırı Hız Kartı

Ürün Detayları:

GE DS200TCEAG1B DS200TCEAG1BRE GE’nin Mark V Türbin Kontrol Sistemi—rüzgar, buhar ve gaz türbini tahriklerini kontrol etmek için kullanılan Speedtronic teknolojisi entegre bir platform— için tasarlanmış özel bir Acil Aşırı Hız Kartıdır. Orijinalin revize edilmiş bir varyantı olarak DS200TCEAG1B DS200TCEAG1BRE ana kartı (tek bir B dereceli fonksiyonel revizyonu içermektedir), temel rolü Mark V tahrikini kritik arızalar için izlemektir: aşırı hız koşulları ve alev algılama arızaları. Bu riskler tespit edildiğinde tahrik kapatmalarını tetikleyerek türbinin çalışmasını ve ekipman bütünlüğünü korur.

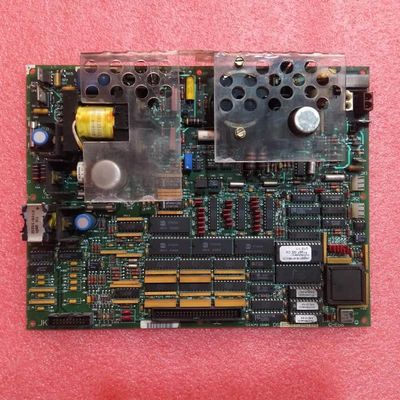

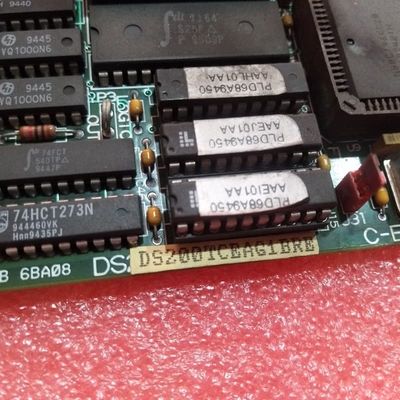

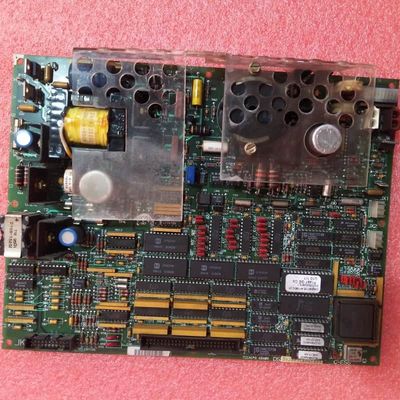

Donanım açısından, bir mikroişlemci, ürün yazılımı depolaması için çoklu PROM modülleri, aşırı akım koruması için 3 sigorta, yapılandırma için 30 jumper ve diğer tahrik kartlarıyla güvenli bağlantı için bir çift erkek süngü konektörüne sahiptir—çıkarılması, bükülmeyi önlemek için kartın sabit tutulmasını gerektirir. Ayrıca özel entegre devreler içerir: TCEA Alev Algılama Devreleri, Türbin Aşırı Hız Devresi ve Otomatik Senkronizasyon Devresi—hepsi arıza izleme işlevlerini destekler. Ana konektörler arasında J7 (PD Çekirdek Güç Dağıtımı), JK (TCEB Kart Sinyalleri), JL (TCTG Kart Gezi Sinyalleri), JW (TCEB Alev Algılama Sinyalleri) ve JX1/JX2 (papatya dizilimli IONET) bulunur. Kalın bir PCB koruyucu kaplaması donanımını korurken, yazılım yapılandırması Mark V Serisi’nin standart G/Ç Yapılandırma Düzenleyicisine dayanır.

Temel Özellikler:

Kritik Türbin Güvenliği İzleme:Ekipman hasarını veya güvenlik tehlikelerini önlemek için zamanında tahrik kapatmalarını başlatan, aşırı hız ve alev algılama gezi koşullarını tespit etmeye adanmıştır—türbinin operasyonel güvenliğinin temelidir. Pahalı arızalara tırmanmadan önce risklerin ele alınmasını sağlayarak birincil savunma hattı görevi görür.

Özel Arıza Algılama Devreleri:TCEA Alev Algılama, Türbin Aşırı Hız ve Otomatik Senkronizasyon Devrelerini entegre eder; her biri belirli yüksek riskli parametreleri izlemek ve hızlı arıza yanıtı sağlamak için tasarlanmıştır. Bu devreler, çoklu güvenlik açısından kritik senaryoları kapsamak için birlikte çalışır.

Güvenli Süngü Konektör Tasarımı:Erkek süngü konektörleri, diğer tahrik kartlarıyla kararlı bağlantı sağlar; çıkarma yönergeleri (kartı sabit tutmak), bakım sırasında fiziksel hasarı önler. Bu tasarım, güçlü bağlantıyı güvenli servis kolaylığıyla dengeler.

Yapılandırılabilir Donanım ve Korumalı Bileşenler:30 jumper, türbine özgü ihtiyaçlar için özelleştirmeye izin verir; 3 sigorta, aşırı akıma karşı koruma sağlar ve kalın bir PCB kaplaması, donanımı çevresel stresten veya aşınmadan korur. Bu özellikler uyarlanabilirliği artırır ve kartın ömrünü uzatır.

Hedeflenen Konektör Arayüzü:Çoklu özel konektörler (J7, JK, JL, JW, JX1/JX2), koordineli arıza yanıtı için güvenilir güç, sinyal ve gezi komutu aktarımı sağlayarak ana Mark V bileşenlerine (PD Çekirdek, TCEB, TCTG kartları, IONET) bağlanır. Bu, kesintisiz bir güvenlik sistemi işbirliği sağlar.
