GE DS215TCEAG1BZZ01A Kritik Turbin Güvenliği İzleme ile Acil Aşırı Hızlı Taş 2kg Ağırlık ve 1 Yıllık Garanti

GE DS215TCEAG1BZZ01A(DS200TCEAG1B DS200TCEAG1BNE) Acil Durum Aşırı Hız Kartı

Ürün Detayları:

GE DS215TCEAG1BZZ01A GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmış özel bir Acil Durum Aşırı Hız Kartıdır— rüzgar, buhar ve gaz türbini tahriklerini kontrol etmek için kullanılan Speedtronic teknolojisiyle entegre bir platformdur. Orijinal DS215TCEAG1BZZ01A ana kartının (tek bir B dereceli fonksiyonel revizyonu içeren) revize edilmiş bir varyantı olarak, temel rolü Mark V tahrikini kritik arızalar için izlemektir: aşırı hız koşulları ve alev algılama arızaları. Bu riskler tespit edildiğinde tahrik kapatmalarını tetikler, türbin çalışmasını ve ekipman bütünlüğünü korur.

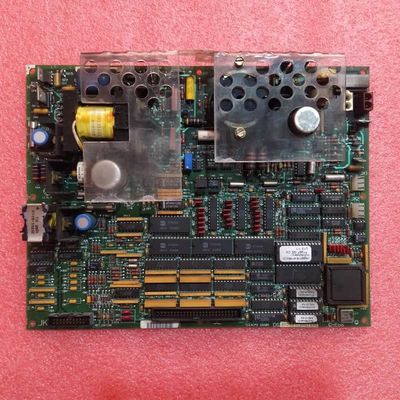

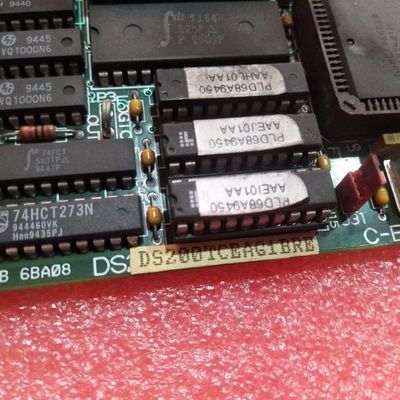

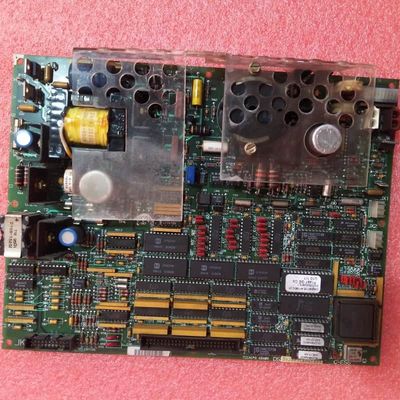

Donanım açısından, bir mikroişlemci, ürün yazılımı depolaması için çoklu PROM modülleri, aşırı akım koruması için 3 sigorta, yapılandırma için 30 jumper ve diğer tahrik kartlarıyla güvenli bağlantı için bir çift erkek süngü konektörüne sahiptir—çıkarılması, bükülmeyi önlemek için kartı sabit tutmayı gerektirir. Ayrıca özel entegre devreler içerir: TCEA Alev Algılama Devreleri, Türbin Aşırı Hız Devresi ve Otomatik Senkronizasyon Devresi—hepsi arıza izleme işlevlerini destekler. Ana konektörler arasında J7 (PD Çekirdek Güç Dağıtımı), JK (TCEB Kart Sinyalleri), JL (TCTG Kart Gezi Sinyalleri), JW (TCEB Alev Algılama Sinyalleri) ve JX1/JX2 (papatya dizilimli IONET) bulunur. Kalın bir PCB koruyucu kaplaması donanımını korurken, yazılım yapılandırması Mark V Serisi'nin standart G/Ç Yapılandırma Düzenleyicisine dayanır.

Temel Özellikler:

Kritik Türbin Güvenliği İzleme:Ekipman hasarını veya güvenlik tehlikelerini önlemek için zamanında tahrik kapatmalarını başlatan, aşırı hız ve alev algılama gezi koşullarını tespit etmeye adanmıştır—türbin operasyonel güvenliğinin temelidir. Pahalı arızalara tırmanmadan önce risklerin ele alınmasını sağlayarak birincil savunma hattı olarak hareket eder.

Özel Arıza Algılama Devreleri:Her biri belirli yüksek riskli parametreleri izlemek ve hızlı arıza yanıtı sağlamak için uyarlanmış TCEA Alev Algılama, Türbin Aşırı Hız ve Otomatik Senkronizasyon Devrelerini entegre eder. Bu devreler, çoklu güvenlik açısından kritik senaryoları kapsamak için birlikte çalışır.

Güvenli Süngü Konektör Tasarımı:Erkek süngü konektörleri, diğer tahrik kartlarıyla kararlı bağlantı sağlar; çıkarma yönergeleri (kartı sabit tutmak), bakım sırasında fiziksel hasarı önler. Bu tasarım, güçlü bağlantıyı güvenli servis kolaylığıyla dengeler.

Yapılandırılabilir Donanım ve Korumalı Bileşenler:30 jumper, türbine özgü ihtiyaçlar için özelleştirmeye izin verir; 3 sigorta, aşırı akıma karşı koruma sağlar ve kalın bir PCB kaplaması, donanımı çevresel stresten veya aşınmadan korur. Bu özellikler uyarlanabilirliği artırır ve kartın ömrünü uzatır.

Hedeflenen Konektör Arayüzü:Çoklu özel konektörler (J7, JK, JL, JW, JX1/JX2), güvenilir güç, sinyal ve gezi komutu aktarımı için ana Mark V bileşenlerine (PD Çekirdek, TCEB, TCTG kartları, IONET) bağlanır ve koordineli arıza yanıtı için. Bu, kesintisiz güvenlik sistemi işbirliğini sağlar.
