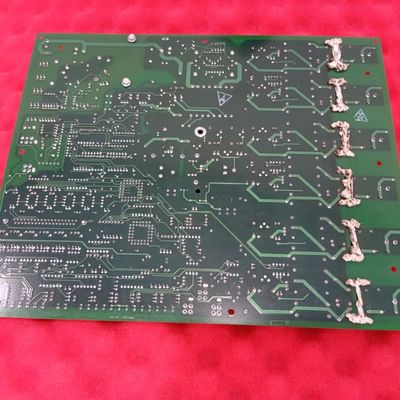

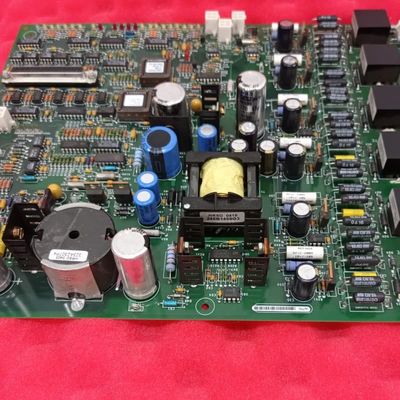

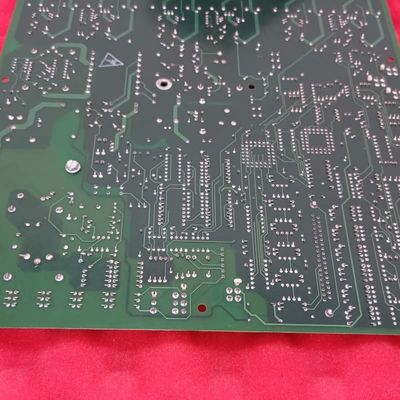

GE DS200TBQCG1A Analog Giriş Milliamp Terminasyon Modülü 2 kg ağırlığı ve Turbin Kontrolü için 1 yıllık Garanti

GE DS200TBQCG1A DS200TBQCG1ABB Analog Giriş Milliamp Input/Output Termination Module

Ürün ayrıntıları:

BuDS200TBQCG1A DS200TBQCG1ABBGeneral Electric'in Mark V Turbin Kontrol Sistemi için Analog Giriş Milliamp Giriş/Giriş Bitiş Modülüdür. R1, R2 ve R3 kontrol çekirdeklerinde kritik sinyal arayüzü olarak çalışır.Birincil rolü, saha cihazları ile sistemin TCQA işlem kartları arasındaki analog sinyallerin bağlantısını ve koşullanmasını yönetmektir.Orijinal DS200TBQCG1 kartının gözden geçirilmiş bir versiyonu olup, gaz, buhar veya rüzgar türbini kontrol kümeleri içinde hassas entegrasyon için geliştirilmiş yapılandırma kabiliyetine sahiptir.

Temel özellikleri:
Çift fonksiyonlu sinyal yönetimi:Bu modül, hem giriş hem de çıkış sinyalleri için merkezi bir merkez olarak çalışır. Özellikle kritik 4-20 mA kontrol girişlerini ve LVDT/R konum sensörü girişlerini ele alır,Aynı zamanda, türbin sistemi içindeki geri bildirim ve kontrol döngüleri için yapılandırılabilir analog çıkış akımlarını yönetirken.

Donanımla yapılandırılabilir çıkışlar:Kartın çıkış akım aralığı (20 mA veya 200 mA), özel uygulama taleplerini karşılamak için gerekli esnekliği sağlayan fiziksel atlamalar aracılığıyla ayarlanır.Bu donanım tabanlı yapılandırma, yazılım bağımlılığı olmadan güvenilir bir işlevi sağlar.

Yüksek yoğunluklu sonlandırma arayüzü:Her biri sinyal kablolarını bağlamak için 83 terminal içeren iki sağlam terminal bloğu ile donatılmıştır.Bu yüksek yoğunluklu tasarım, kompakt bir form faktöründe çok sayıda analog sinyali yönetmeyi kolaylaştırır.

Özel Bağlantı Mimarlığı:4-20 mA sinyalleri için JBR ve LVDT/R konum sinyalleri için JFR gibi ana bağlantılar, TCQA işlem kartlarına özel ve güvenilir bir bağlantı oluşturur.TEST) genellikle fabrika kullanımı veya gelecekteki genişleme için ayrılmıştır..

Selektif Jumper yapılandırması:15 atlayıcıyla dolu olan tahta, servis personelinin operasyonel davranışını tam sürüş gereksinimlerine uyması için değiştirmesine izin verir.Bu jumper ayarlarının bir yedek panelde, sistem performansının tutarlı olmasını sağlamak için arızalı birimin ayarlarına uyması çok önemlidir..
