GE DS200TCEAG1B, kritik türbin güvenliği izleme ve Mark V türbin kontrolü için özel arıza tespit devreleri ile acil aşırı hızlı tahta

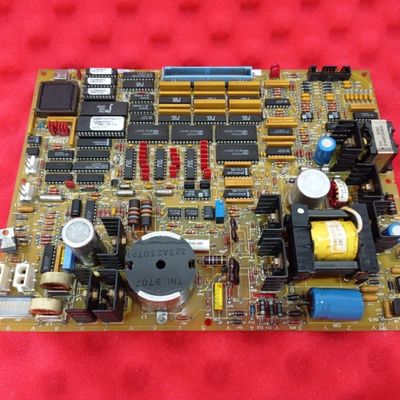

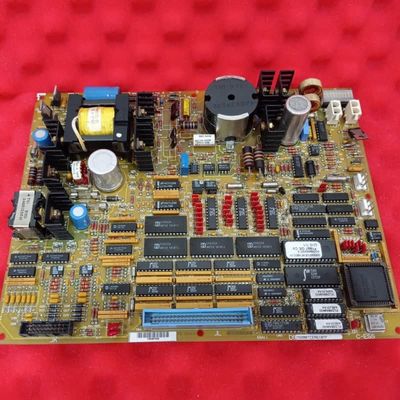

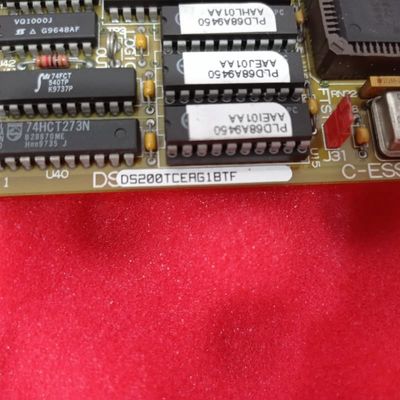

GE DS200TCEAG1B DS200TCEAG1BTF Acil Aşırı Hız Kartı

Ürün Detayları:

GE DS200TCEAG1BTF GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmış özel bir Acil Aşırı Hız Kartıdır; rüzgar, buhar ve gaz türbini tahriklerini kontrol etmek için kullanılan Speedtronic teknolojisi entegre bir platformdur. Orijinal DS200TCEAG1 ana kartının (tek bir B dereceli fonksiyonel revizyonu içeren) revize edilmiş bir varyantı olarak, temel rolü Mark V tahrikini kritik arızalar için izlemektir: aşırı hız koşulları ve alev algılama arızaları. Bu riskler tespit edildiğinde tahrik kapatmalarını tetikleyerek türbinin çalışmasını ve ekipman bütünlüğünü korur.

Donanım açısından, bir mikroişlemci, ürün yazılımı depolaması için çoklu PROM modülleri, aşırı akım koruması için 3 sigorta, yapılandırma için 30 jumper ve diğer tahrik kartlarıyla güvenli bağlantı için bir çift erkek süngü konektörüne sahiptir; çıkarma, bükülmeyi önlemek için kartı sabit tutmayı gerektirir. Ayrıca özel entegre devreler içerir: TCEA Alev Algılama Devreleri, Türbin Aşırı Hız Devresi ve Otomatik Senkronizasyon Devresi; hepsi arıza izleme işlevlerini destekler. Ana konektörler arasında J7 (PD Çekirdek Güç Dağıtımı), JK (TCEB Kart Sinyalleri), JL (TCTG Kart Gezi Sinyalleri), JW (TCEB Alev Algılama Sinyalleri) ve JX1/JX2 (papatya dizili IONET) bulunur. Kalın bir PCB koruyucu kaplaması donanımını korurken, yazılım yapılandırması Mark V Serisi'nin standart G/Ç Yapılandırma Düzenleyicisine dayanır.

Temel Özellikler:

 Kritik Türbin Güvenliği İzleme:Ekipman hasarını veya güvenlik tehlikelerini önlemek için aşırı hız ve alev algılama gezi koşullarını tespit etmeye, zamanında tahrik kapatmalarını başlatmaya adanmıştır; türbinin operasyonel güvenliğinin temelidir. Pahalı arızalara tırmanmadan önce risklerin ele alınmasını sağlayarak ilk savunma hattı olarak hareket eder.

 Özel Arıza Algılama Devreleri:Her biri belirli yüksek riskli parametreleri izlemek ve hızlı arıza yanıtı sağlamak için uyarlanmış TCEA Alev Algılama, Türbin Aşırı Hız ve Otomatik Senkronizasyon Devrelerini entegre eder. Bu devreler, çoklu güvenlik açısından kritik senaryoları kapsamak için birlikte çalışır.

 Güvenli Süngü Konektör Tasarımı:Erkek süngü konektörleri, diğer tahrik kartlarıyla kararlı bağlantı sağlar; çıkarma yönergeleri (kartı sabit tutmak), bakım sırasında fiziksel hasarı önler. Bu tasarım, güçlü bağlantıyı güvenli servis kolaylığıyla dengeler.

 Yapılandırılabilir Donanım ve Korumalı Bileşenler:30 jumper, türbine özgü ihtiyaçlar için özelleştirmeye izin verir; 3 sigorta, aşırı akıma karşı koruma sağlar ve kalın bir PCB kaplaması, donanımı çevresel stresten veya aşınmadan korur. Bu özellikler uyarlanabilirliği artırır ve kartın ömrünü uzatır.

Hedeflenen Konektör Arayüzü:Çoklu özel konektörler (J7, JK, JL, JW, JX1/JX2), koordineli arıza yanıtı için güvenilir güç, sinyal ve gezi komutu aktarımı sağlayarak ana Mark V bileşenlerine (PD Çekirdek, TCEB, TCTG kartları, IONET) bağlanır. Bu, kesintisiz bir güvenlik sistemi işbirliği sağlar.
