GE DS200TCDAH1BHD Dijital G/Ç Kartı, Mark V Türbin Kontrolü için Kapsamlı Analog Sinyal İşleme, 2kg Ağırlık ve 1 yıl Garanti

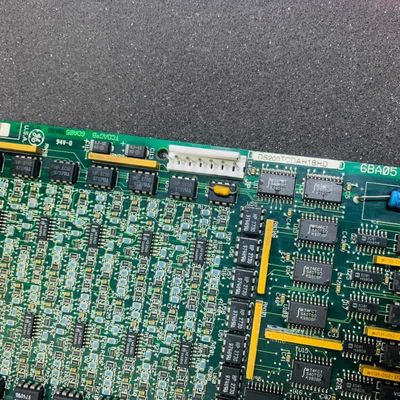

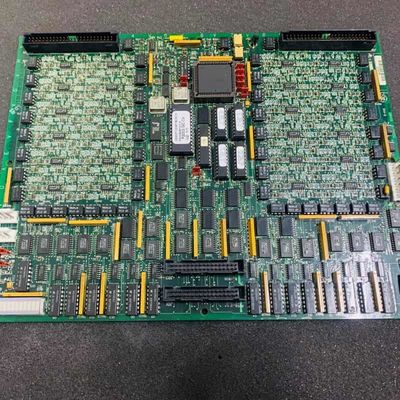

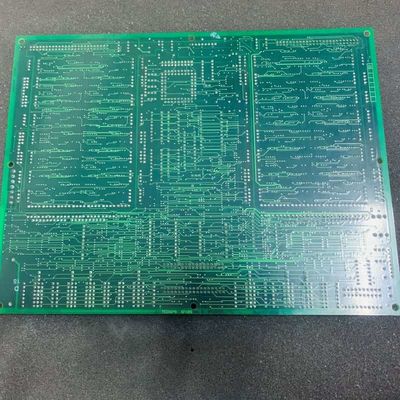

GE DS200TCDAH1BHD DS200TCDAH1B Dijital I/O Kartı

Ürün ayrıntıları:

GEDS200TCDAH1BGE'nin Mark V Turbine Control System'a özel olarak tasarlanmış bir dijital I/O kartı, rüzgar, gaz ve buhar türbini otomatik tahriklerini yönetmek için kullanılan eski bir seridir.Ve patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark hatlarından biri..

Fonksiyonel olarak çeşitli analog sinyalleri işliyor: JBB / JAA üzerinden 4-20 mA giriş / çıkışlar, voltaj okuma için yük dirençleri üzerinden akım düşürülürken, JCC / JDD üzerinden RTD girişleri,tahrik sağlayan ve sıcaklığa bağlı direnç ölçen, gerçek sıcaklığı hesaplamak için TBQA'nın soğuk bağlantı tazminatını kullanarak JAR/S/T üzerinden termokopül girişleri ve JBB üzerinden türbin ocağı voltaj/akım sinyalleri.Tüm koşullu sinyaller 3PL konektörü üzerinden I / O Motor gönderilmektedir, yazılım yapılandırması termokopül türleri ile, HMI'lerin I/O yapılandırma editörü aracılığıyla yönetilen RTD ayarları.

Temel özellikleri:
Kapsamlı Analog Sinyal İşleme:4-20 mA sinyalleri, RTD'ler, termokopüler ve akım voltaj/akım ölçümleri, koşullama ve I/O Motoru'na veri aktarımı için merkezi bir merkez olarak çalışır.Turbin performansının izlenmesi ve kontrolü için kritikGürültüyü ortadan kaldırmak için çiğ sinyalleri arıtır, yakıt akışı veya soğutma sistemi ayarları gibi gerçek zamanlı ayarları yönlendiren kesin verileri sağlar.

Çıkarılabilir ve ESD duyarlı PROM'lar:Çıkarılabilir PROM modülleri sabit yazılım depolar; Bilek kuşakları gibi ESD koruması ile değiştirmek, yedek panellerin aynı talimatları koruyarak orijinal ′lerin işlevselliğine uygun olmasını sağlar.Bu, sabit yazılımı yeniden yapılandırmaktan kaçınır., bakım süresini kısaltır ve değiştirildikten sonra tutarlı sinyal işleme mantığını sağlar.

 Yapılandırılabilir donanım ve yazılım:Üç atlayıcı (J1/JP2/JP3) donanım ayarlarını yönetirken, yazılım ayarları, çeşitli türbin ihtiyaçlarına uyarlanan termokopül/RTD türlerini ve sinyal parametrelerini özelleştirir.JP2 yardımcı testleri, ve yazılım, türbine özel sensör ayarlarına uygun şekilde ayarlanır.

Özel Bileşen Arayüzü:Dokuz konektör (sekiz fonksiyonel, bir kalıntı) kesintisiz güç, veri ve teşhis sinyali aktarımı için anahtar Mark V kartlarına (TCPS, CTBA, TBCA, TBQA) bağlanır ve çapraz konuşma risklerini ortadan kaldırır.Her bir bağlantının özel rolü, sinyallerin müdahale olmadan hedeflere ulaşmasını sağlar.Sistemin istikrarını artırır.

Test odaklı tasarım:Jumperler (JP2/JP3) ve özel konektörler, fabrika testlerini ve bakımlarını desteklerken, normatif operasyon güvenilirliğini sağlayarak sorun gidermeyi basitleştirir.JP2 güvenli test için osilatörleri devre dışı bırakır, ve konektörler, sorunları hızlı bir şekilde teşhis etmek için teknolojilerin sinyallere kolayca erişmesine izin verir.
