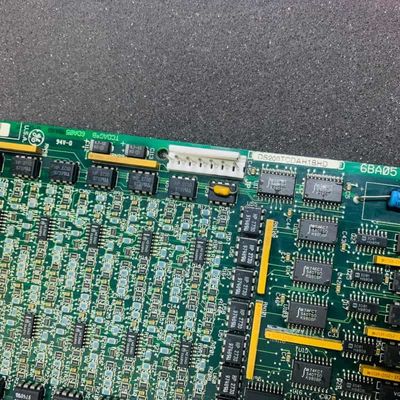

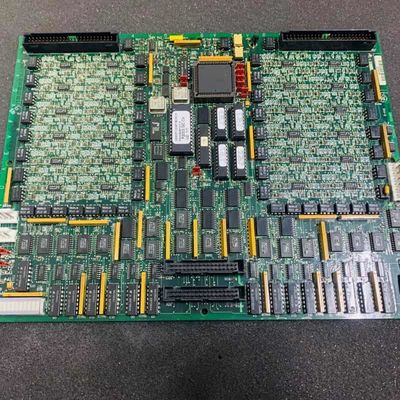

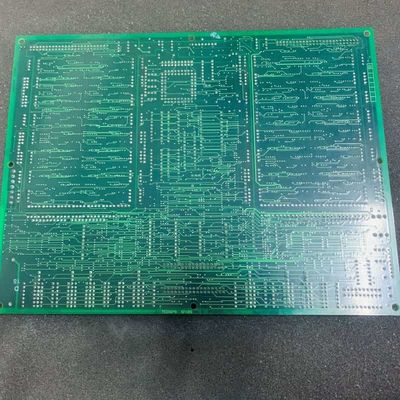

GE DS200TCDAH1BGD Geniş Analog Sinyal İşleme ile Dijital I / O Kartı 2kg Ağırlık ve Mark V Turbine Kontrolü için 1 yıllık Garanti

GE DS200TCDAH1BGD DS200TCDAH1B Dijital G/Ç Kartı

Ürün Detayları:

GE DS200TCDAH1B GE'nin Mark V Türbin Kontrol Sistemi için özel olarak tasarlanmış bir Dijital G/Ç Kartıdır; rüzgar, gaz ve buhar türbinlerinin otomatik tahriklerini yönetmek için kullanılan eski bir seri ve patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark serilerinden biridir.

İşlevsel olarak, çeşitli analog sinyalleri işler: JBB/JAA aracılığıyla 4-20 mA giriş/çıkış, voltaj okuması için yük dirençleri üzerinden düşen akım ile, JCC/JDD aracılığıyla RTD girişleri, uyarma sağlar ve sıcaklığa bağlı direnci ölçer, JAR/S/T aracılığıyla termokupl girişleri, gerçek sıcaklığı hesaplamak için TBQA'nın soğuk bağlantı noktası kompanzasyonunu kullanır ve JBB aracılığıyla türbin mili voltaj/akım sinyalleri. Tüm koşullandırılmış sinyaller, HMI'nın G/Ç Yapılandırma Düzenleyicisi aracılığıyla yönetilen yazılım yapılandırması termokupl tipleri, RTD ayarları ile 3PL konektörü aracılığıyla G/Ç Motoruna gönderilir.

Temel Özellikler:
Kapsamlı Analog Sinyal İşleme:4-20 mA sinyalleri, RTD'ler, termokupllar ve mil voltajı/akımı için merkezi bir merkez görevi görür; türbin performansı izleme ve kontrolü için kritik olan verileri ölçeklendirir, koşullandırır ve G/Ç Motoruna iletir. Yakıt akışı veya soğutma sistemi ayarlamaları gibi gerçek zamanlı ayarlamalara rehberlik eden hassas veriler sağlayarak, ham sinyalleri gürültüyü ortadan kaldırmak için iyileştirir.

Çıkarılabilir ve ESD'ye Duyarlı PROM'lar:Çıkarılabilir PROM modülleri, ürün yazılımını depolar; bilek kayışları gibi ESD koruması ile değiştirilmeleri, değiştirme kartlarının, aynı talimatları koruyarak orijinalin işlevselliğiyle eşleşmesini sağlar. Bu, ürün yazılımını yeniden yapılandırmaktan kaçınır, bakım süresini kısaltır ve değiştirme sonrası tutarlı sinyal işleme mantığını sağlar.

 Yapılandırılabilir Donanım ve Yazılım:Üç jumper (J1/JP2/JP3), donanım ayarlamalarını yönetirken, yazılım ayarları termokupl/RTD türlerini ve sinyal parametrelerini özelleştirir; çeşitli türbin ihtiyaçlarına uyum sağlar. J1, RS232 portlarını yönetir, JP2 testlere yardımcı olur ve yazılım, türbine özgü sensör kurulumlarıyla sorunsuz bir şekilde eşleşecek şekilde ayarlanır.

 Özel Bileşen Arayüzü:Dokuz konektör (sekiz işlevsel, bir kalıntı), kesişme risklerini ortadan kaldırarak sorunsuz güç, veri ve teşhis sinyali aktarımı için temel Mark V kartlarına (TCPS, CTBA, TBCA, TBQA) bağlanır. Her konektörün özel rolü, sinyallerin parazit olmadan hedeflere ulaşmasını sağlayarak sistem kararlılığını artırır.

Test Odaklı Tasarım:Jumper'lar (JP2/JP3) ve özel konektörler, fabrika testini ve bakımı destekleyerek, arıza gidermeyi basitleştirirken normatif çalışma güvenilirliğini sağlar. JP2, güvenli test için osilatörleri devre dışı bırakır ve konektörler, teknisyenlerin sorunları hızlı bir şekilde teşhis etmek için sinyallere kolayca erişmesini sağlar.
