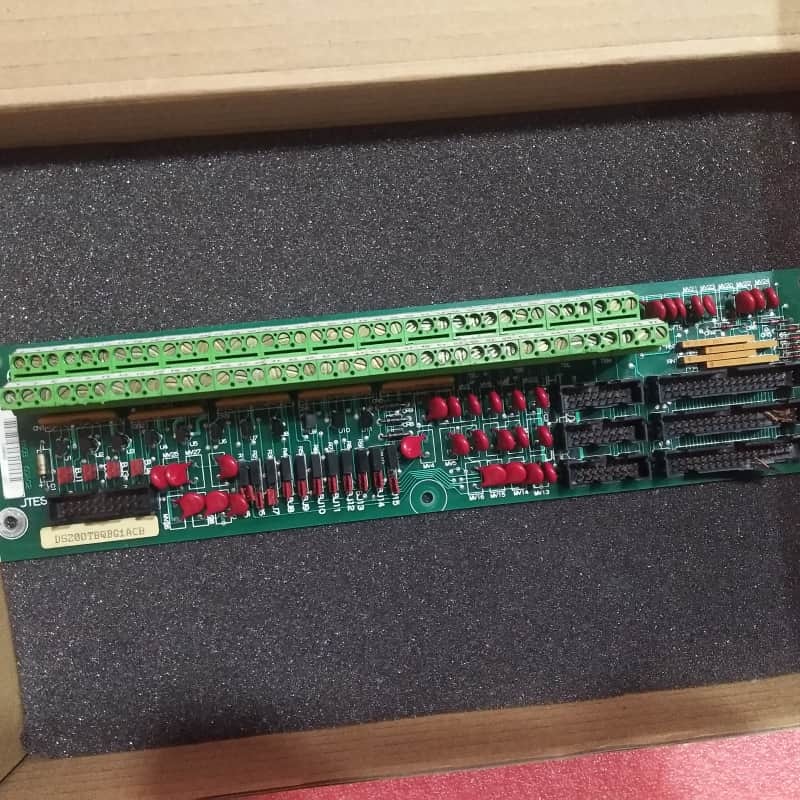

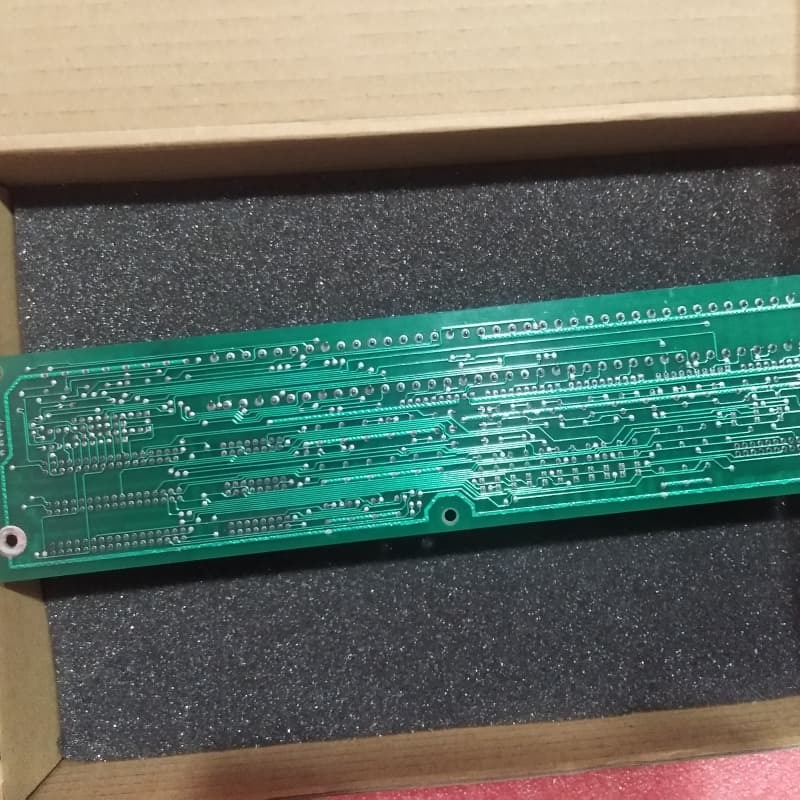

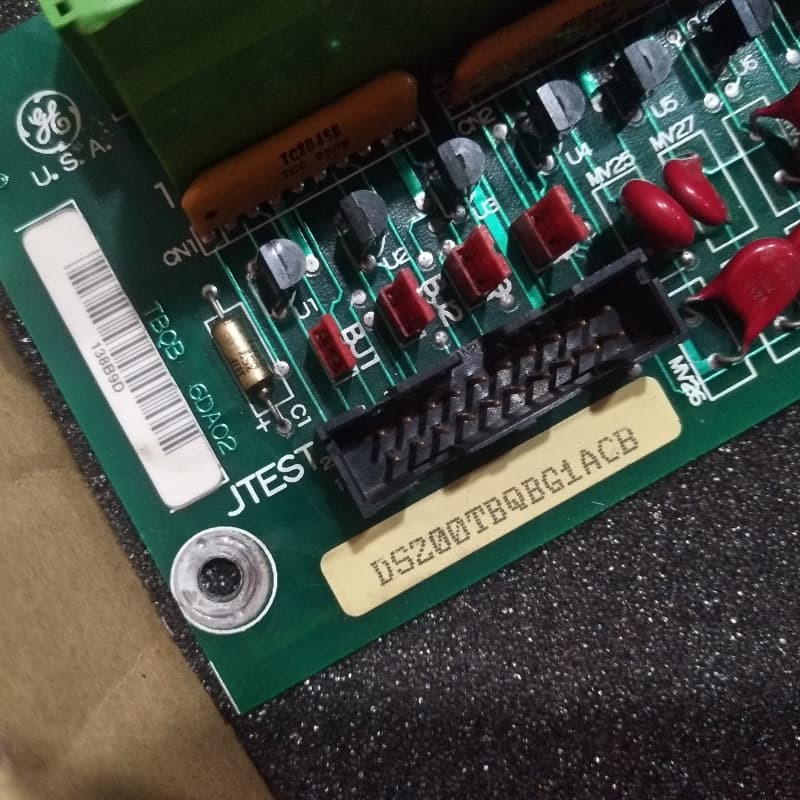

GE DS200TBQBG1ACB Giriş Sonlandırma Modülü 330mm x 200mm

GE DS200TBQBG1ACB Giriş Sonlandırma Modülü

Ürün ayrıntıları:

GEDS200TBQBG1ACBGE'nin Mark V Turbine Control System'ı için özel olarak tasarlanmış bir giriş/analog sonlandırma modülüdür.Ve patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark hatlarından biri..

Temel işlevselliği merkezi sinyal yönetimi etrafında döner: elektrik parametreleri izleme için voltaj sinyalleri de dahil olmak üzere kritik girişleri alır ve iletir,Mekanik bütünlük kontrolü için titreşim sinyalleri, olay frekansı izleme için nabız hızı sinyalleri ve güvenlik ön uyarısı için kompresör durak algılama sinyalleri.R1 çekirdeğindeki TCQA/TCQC panellerine bağlantı kurarak çekirdekler arası veri koordinasyonunu sağlar; R3 çekirdeğinde, yerel sinyal işleme için yerel TCQA/TCQC kartlarına bağlanır.

Donanım açısından modül, bakır sinyal tel bağlantıları için her biri 77 terminal içeren iki terminal bloğuna, ayrıca 15 Berg tipi sıçrayıcıya ve bir karışım bağlantılara sahiptir.Atlayanlar özel görevler yerine getirir.: BJ1-BJ4 basınç değiştiricisi sinyallerini yayar, BJ5-BJ7 basınç değiştiricileri için yük dirençleri kurar ve BJ8-BJ15 analog girişleri yapılandırır.terminal tanımlaması kablo yeniden bağlantısını basitleştirir kullanıcılar kabloları terminal kimlikleri ile etiketler, onları eski tahttan çıkarın ve yeni tahta üzerindeki eşleşen terminallere vidalar ile çıplak bakır uçları bağlayın.

Temel özellikleri:
Çift çekirdekli konumlandırma ve çapraz çekirdekli entegrasyon:TCQA/TCQC kartlarına özel bağlantıları olan R2/R3 çekirdeklerinde yer alan, R2 için çapraz çekirdek, R3 için yerel, hem koordineli sistem çaplı izleme hem de yerel sinyal işleme imkanı sağlar.

Turbin Güvenliği ve Performansı için Çoklu Sinyal İşleme:Turbin sağlığını izlemek, mekanik arızaları önlemek ve operasyonel güvenliği sağlamak için çeşitli kritik girişleri yönetir.

Uzmanlık Jumper Yapılandırması:15 Özel rolleri olan Berg tipi zıplayıcılar basınç dönüştürücü sinyali fan-out, yük direnci kurulum, analog giriş kurulumları, türbin özel algılama ihtiyaçları için hedefli özelleştirme sunar.

Yüksek yoğunluklu, etiketlenmiş terminal blokları:Sayısal terminal kimlikleri olan iki 77 terminal bloğu, kurulum/değiştirme sırasında tel izlemeyi basitleştirir ve yeniden bağlantı hatalarını azaltır.

Ölçeklenebilir konektör tasarımı:Rezerv edilmiş JGS/T/JHS/T konektörleri, gelecekte sistem genişlemeleri için esneklik sağlar ve tüm panosu değiştirmeden gelişen türbin kontrol gereksinimlerine uyarlanır.
