GE DS200TBCBG1AAA 4-20mA RTD Giriş Modülü 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD Giriş Bitiş Modülü

Ürün ayrıntıları:

GEDS200TBCBG1AAAendüstriyel türbin ve otomasyon kurulumlarında kullanılan GE Speedtronic Kontrol Sistemlerinin önemli bir bileşeni olan GE'nin Mark V Serisi için tasarlanmış 4-20 mA RTD Giriş Bitiş Modülüdür.Uzman bir sonlandırma modülü olarak,Temel rolü RTD sensörleriyle “resistance correlation” yoluyla sıcaklığı ölçen cihazlarla bağlantı kurmak ve 4-20 mA akım döngüsü sinyalleri yönetmektir (sansör veri aktarımı için endüstri standardı).. Mark V çekirdeğinin yedinci yerinde yer alan, RTD ve 4-20 mA giriş sinyalleri için iniş noktası olarak hizmet eder.Mark V sistemlerindeki izole 21V DC uyarı güç girişlerini kabul eden üç terminal kartından biridir., ve esnek sinyal konfigürasyonu sunar: 4-20 mA giriş sinyallerinden sekiz tanesi donanımsal olarak 0-1 mA'ya atlanabilir,Aynı zamanda atlayanlar da girişlerin voltaj veya akım sinyalleri olarak işlev görüp görmediğini belirler..

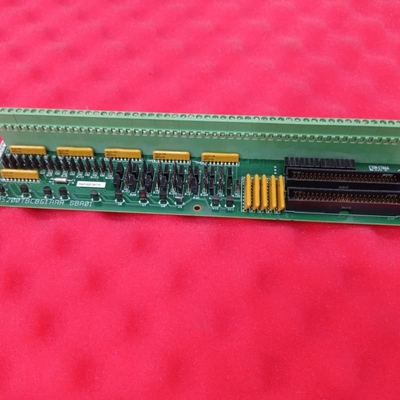

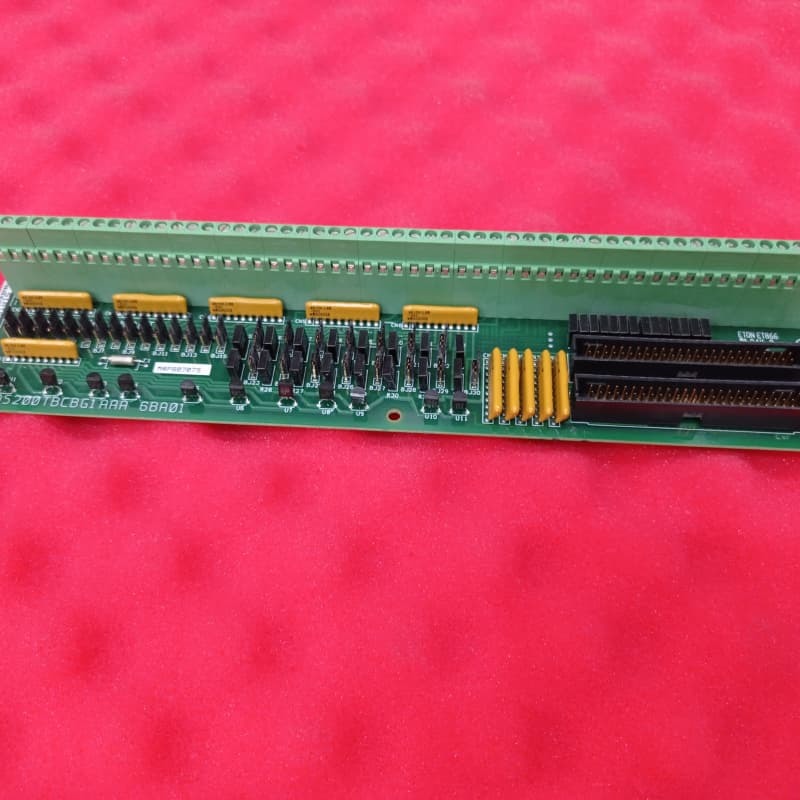

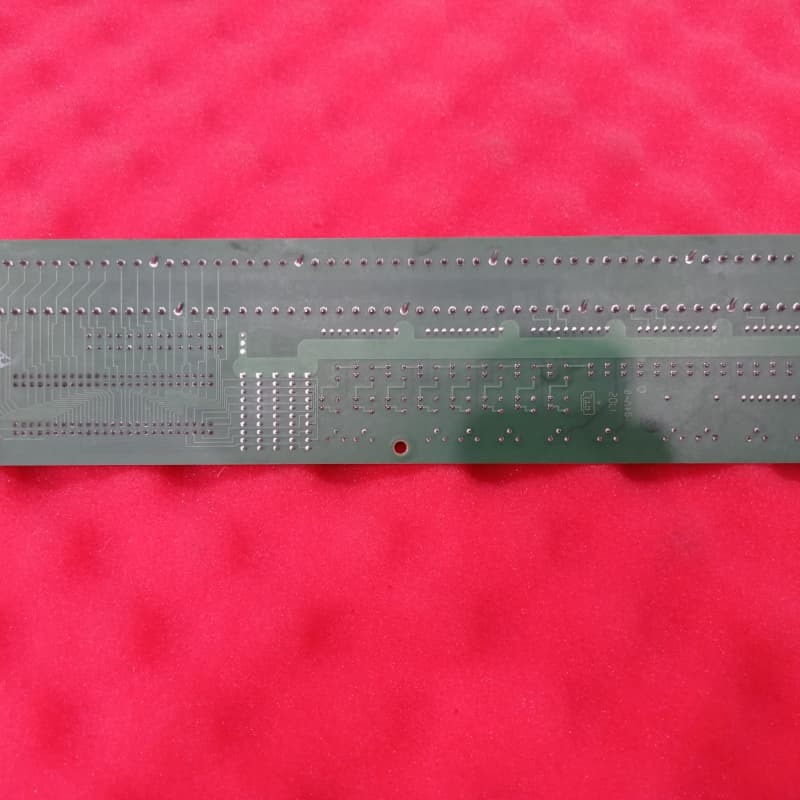

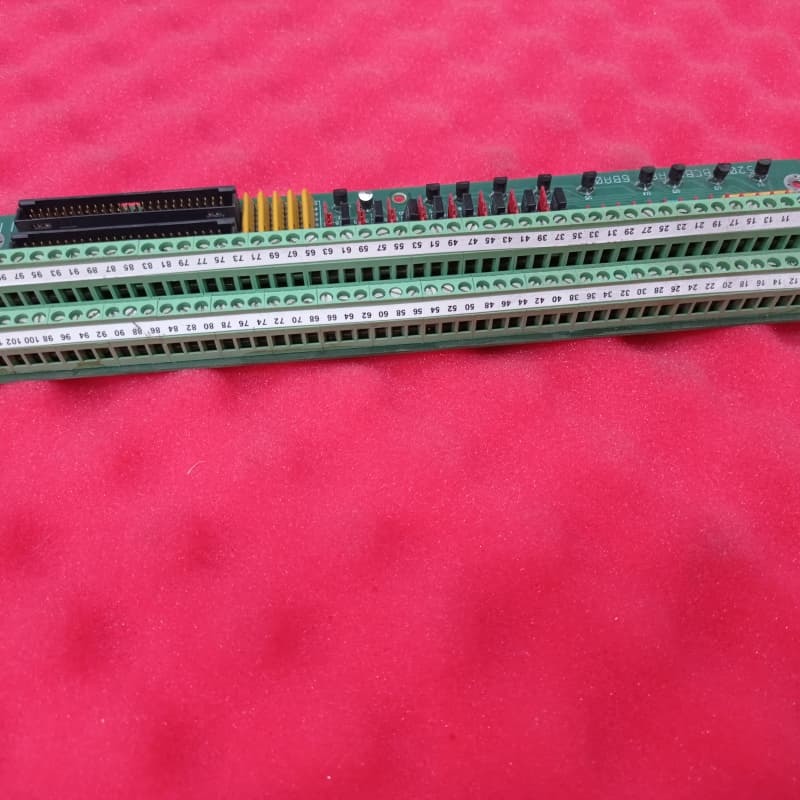

Fiziksel olarak, modül, bir kenarı boyunca uzun bir terminal bloğu, dikey pin bağlantıları, atlama anahtarları ve direnç ağ dizilerini içeren uzun, dar bir analog kartdır.Voltaj bastırma ve sınırlamaları Mark V serisi standartlaştırılmış bileşenlere dayanıyor., kapasitörler, dirençler, diyotlar ve özel entegre devreler dahil olmak üzere.DS200 normal Mark V montajını ve yerli U'yu onaylıyor..S. üretimi; TBCB, sonlandırma modülü rolü için fonksiyonel kısaltmadır; G1 onu standart PCB koruyucu kaplama ile Mark V Group 1'e yerleştirir.ve son AAA denilen iki A derecesi fonksiyonel revizyona ve bir A derecesi sanatsal revizyona işaret eder.

Temel özellikleri:
Sıcaklık ve endüstriyel algılama için çift sinyal desteği:Hem RTD sıcaklık sinyalleri hem de 4-20 mA akım döngüsü sinyalleri işleme alanında uzmanlaşmış olup, hassas sıcaklık izleme ve standart sensör veri aktarımı için temel endüstriyel ihtiyaçları karşılamaktadır.

Jumper'lar üzerinden esnek sinyal konfigürasyonu:İki kritik özelleştirmeyi etkinleştirir: 1) Sekiz 4-20 mA giriş, düşük akımlı sensör gereksinimlerine uyan 0-1 mA'ya atlanabilir; 2) Atlayanlar, voltaj ve akım modları arasındaki girişleri değiştirir,Çeşitli sensör ve sistem arayüzlerine uyum sağlamak.

Mark V Temel Entegrasyonu:Mark V çekirdeğinin 7. noktasında konumlandırılmış.TCCB kartına sinyal aktarımı için özel JHH/JII konektörleri ile Speedtronic Kontrol Sistemi'nin sinyal zincirine kesintisiz entegrasyon sağlamak ve uyumluluk boşluklarından kaçınmak.

İzole Heyecan Gücü Uyumluluk:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Standart bir gerilim koruması:Voltaj bastırma ve sınırlama için Mark V serisi standartlaştırılmış bileşenlere dayanır. Serinin sağlam tasarım ilkelerine uyum sağlar ve bileşen arızası riskini azaltır.

Temizlik için açık donanım etiketi:Uzun bir terminal bloğu, farklı dikey pin konektörleri ve etiketlenmiş atlama anahtarları ile birlikte kablolama, sorun giderme ve Mark V sistemleriyle aşina olan teknisyenler için değiştirmeyi basitleştirir.
