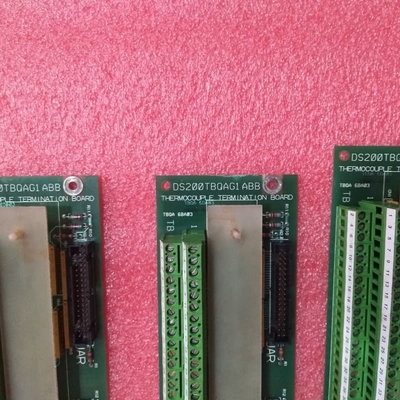

GE DS200TBQAG1ABB RST Klemens Kartı Mark V 330mm x 200mm

GE DS200TBQAG1ABB RST Terminal Board Mark V Ge Türbin Kontrolü

Ürün Detayları:

GE DS200TBQAG1ABB GE'nin Mark V Türbin Kontrol Sistemi için özel olarak tasarlanmış bir Termokupl Sonlandırma Modülüdür; rüzgar, buhar ve gaz türbinlerinin otomatik tahriklerini kontrol etmek için tasarlanmış eski bir seri olup, markanın patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark ürün serilerinden biridir. Orijinal DS200TBQAG1 ana modülünün revize edilmiş bir varyantı olup, sinyal güvenilirliğini, bileşen ömrünü ve sistem uyumluluğunu artıran üç temel ürün revizyonunu içerir ve türbin kontrol kurulumlarında termokupl sinyal yönetimi için kritik bir merkez görevi görür.

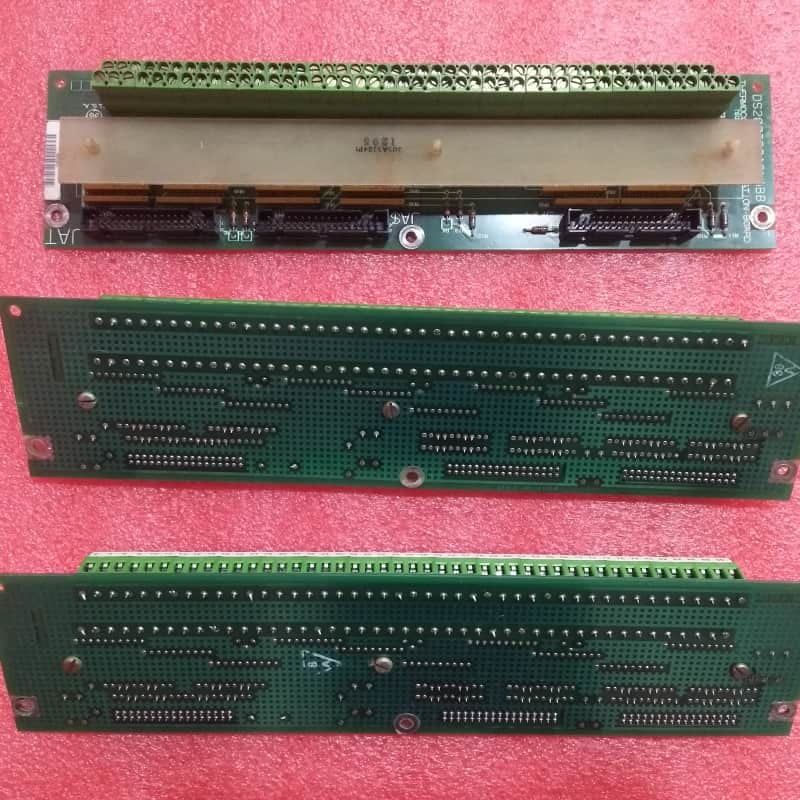

Temelinde, kart, kapsamlı termokupl ve soğuk bağlantı sinyali yönlendirmesi için maksimum 180 sinyal hattını destekleyen iki adet 90 pinli terminal bloğu ve Mark V'in TCQA ve TCCA Kartları ile arayüz oluşturmaya adanmış üç adet 20 pinli konektör içerir:

JAR Konektörü: Kritik türbin bileşenlerinin sıcaklık takibini sağlayarak termokupl sinyallerini (1–15 kanal) ve soğuk bağlantı sinyallerini TCQA/TCCA Kartlarına iletir/bunlardan alır.

JAS Konektörü: Termokupl sinyallerini (16–30 kanal) ve soğuk bağlantı sinyallerini işleyerek daha büyük türbin sistemleri için sıcaklık algılama kapsamını genişletir.

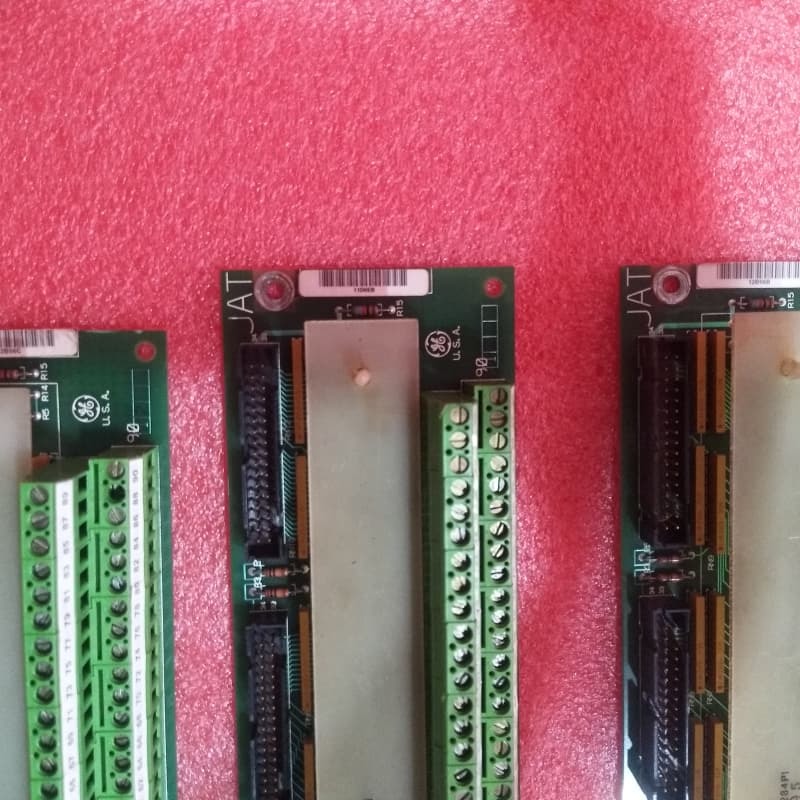

JAT Konektörü: Aşırı ısınmaya bağlı arızaları önlemek için kapsamlı termal gözetim sağlayarak termokupl sinyallerini (31–45 kanal) ve soğuk bağlantı sinyallerini yönetir.

Temel Özellikler:
Speedtronic Destekli Türbin Uyumluluğu: Rüzgar, buhar ve gaz türbin tahrikleri için güvenilir termokupl sinyal yönetimi sağlamak üzere Speedtronic teknolojisinden yararlanarak Mark V sistemleri için optimize edilmiştir.

Yüksek Kapasiteli Termokupl Yönlendirmesi: İki adet 90 pinli terminal bloğu (toplam 180 sinyal hattı) ve üç adet özel 20 pinli konektör (JAR/JAS/JAT), 45'ten fazla termokupl kanalını destekleyerek türbin bileşenlerinin kapsamlı sıcaklık takibini sağlar.

Soğuk Bağlantı Sinyali Entegrasyonu: Soğuk bağlantı sinyalleri için özel konektörler, türbin güvenliği ve performans hesaplamalarındaki hataları önleyerek hassas termal veriler sağlar.

Yapılandırılabilir Donanım Yok: Köprüler veya özelleştirilebilir bileşenler içermez, kurulum süresini azaltır, yanlış yapılandırma risklerini ortadan kaldırır ve aynı Mark V kurulumlarında tutarlı performans sağlar.

Eski Güvenilirlik: Mark V'in endüstriyel sınıf standartlarına göre üretilmiş olup, zorlu türbin ortamlarına dayanabilen dayanıklı terminal blokları ve konektörler sayesinde mevcut Mark V kurulumlarının ömrünü uzatır.
