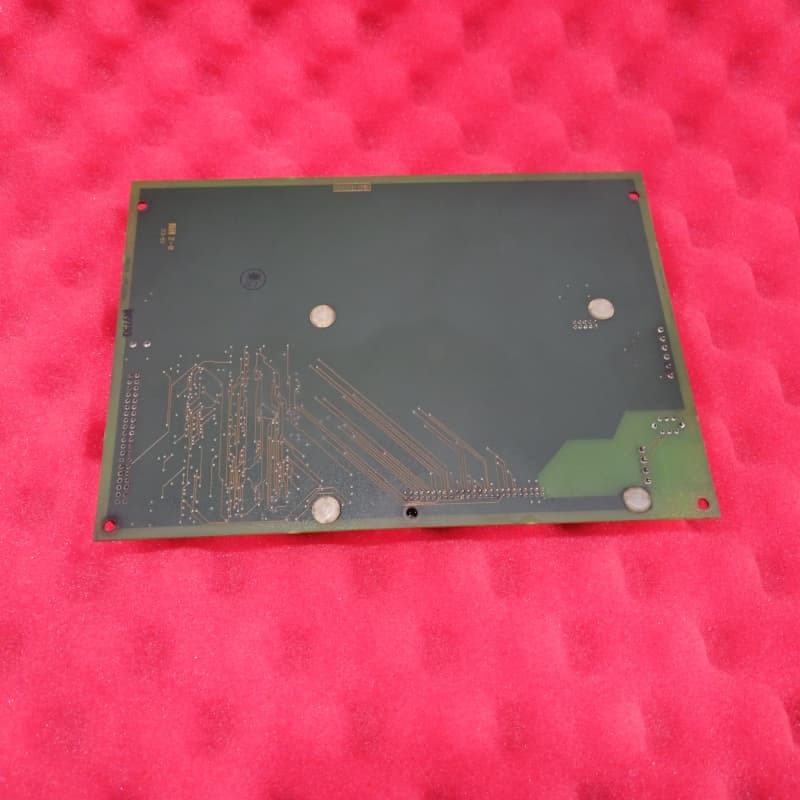

GE DS200ACNAG1ADO ARCNET LAN Board 330mm Mark V Türbini için

GE DS200ACNAG1ADO ARCNET LAN Bağlantı Kartı

Ürün Açıklaması:

GE DS200ACNAG1ADO GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmış ve EX2000 sürücü sistemleriyle uyumlu bir ARCNET LAN Bağlantı Kartıdır. Kompakt, harici olarak monte edilmiş bir PCB olarak, ARCNET veri bağlantıları için kritik bir arayüz görevi görür ve ana kontrolör, IOS, koruma modülü ve Mark V türbin kontrol panelini koaksiyel kablolar aracılığıyla birbirine bağlar; her kart, iki dişi BNC fişi kullanarak iki koaksiyel kabloyu sonlandırabilir; ARCPL konektörü yalnızca ARCNET modellerine özeldir.

Temel donanım, dört metal film direnç, iki transistör, bir diyot, üç kondansatör, iki iletişim rölesi, altı pimli erkek dikey pim terminal konektörü ve her iki tarafta iki metal halkalı toprak açıklığı içerir. 2,5 Mbps'de çalışır ve ~400 ns sinyal ağ süresiyle sonuçlanır; bu zamanlama kısıtlaması, ARCNET sistem uzunluğunu zaman aşımlarını önlemek için dört mil ile sınırlar.

Parça numarası temel ayrıntıları kodlar: “A” soneki, A dereceli bir işlevsel revizyonu belirtir ve “G1” donanım dayanıklılığı için normal tarzda koruyucu bir PCB kaplamasını gösterir. Uyarıcı Alan Toprak Dedektörü Alarmı, Arıza ve Diyot Arızası sinyalleri için giriş voltajlarını destekler ve NTB/3TB kartında yapılandırılabilir dijital-analog dönüştürücüler aracılığıyla dört adede kadar 4-20 mA çıkışı işler. Çoğu uygulama, Status_S veri bağlantısından yararlanır ve harici yerleşimi ve basit bileşen düzeni, kolay kurulum ve sökülmeye olanak tanır.

Temel Özellikler:
ARCNET Veri Bağlantı Çekirdeği: Kritik Mark V bileşenleri arasında koaksiyel kablo sonlandırması aracılığıyla güvenilir iletişimi sağlar.

Kompakt ve Erişilebilir Tasarım: Hızlı kurulum, sökme ve bakımı kolaylaştıran basit bir bileşen düzeniyle harici olarak monte edilmiştir.

Tanımlanmış Performans Ölçümleri: Tutarlı veri iletimi sağlayarak, 2,5 Mbps'de çalışır ve 4 millik bir sistem uzunluğu sınırı vardır.

Koruyucu ve Revizyon Kodlaması: “G1” grup tanımı, dayanıklı PCB kaplamasını sağlar; “A” revizyon etiketi, optimize edilmiş performans için işlevsel güncellemeleri işaret eder.

Çok Yönlü G/Ç Desteği: Belirli arıza/alarm giriş voltajlarını ve dört adede kadar 4-20 mA çıkışı işler, yapılandırılabilir sinyal dönüşümü için NTB/3TB kartlarıyla entegre olur.
