GE DS200SHVMG1AFE SCR Yüksek Voltajlı Arayüz Tablosu 330mm x 200mm

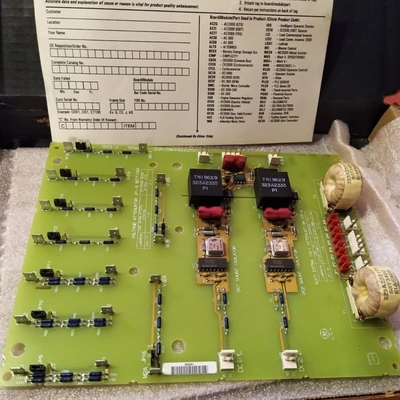

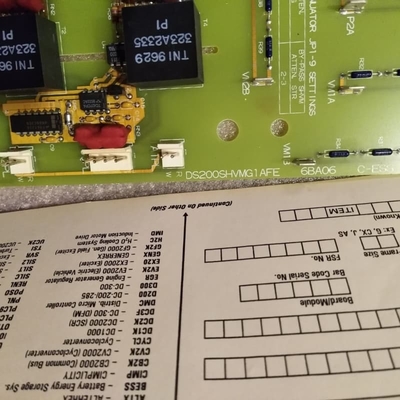

GE DS200SHVMG1AFE SCR Yüksek Gerilim M-Frame Arayüz Kartı

Ürün Detayları:

GE DS200SHVMG1AFE GE'nin EX2000 Serisi ve Mark V Türbin Kontrol Sistemi için tasarlanmış bir SCR Yüksek Gerilim M-Frame Arayüz Kartıdır—patentli Speedtronic teknolojisini kullanan son GE Mark serilerinden biridir. Orijinal DS200SHVMG1 ana kartının revize edilmiş bir versiyonu olup, bir M-frame sürücüsünün SCR köprüsü, DCFB/SDCI Güç Kaynağı Kartları ve PCCA Güç Bağlantı Kartları arasında kritik bir arayüz görevi görür ve rüzgar, buhar ve gaz türbini tahrik kontrol sistemlerini destekler.

Temel işlevleri arasında, şönt sinyallerini DC pozitif/negatif yüzer şönt izolatör voltaj kontrollü osilatör devreleri aracılığıyla diferansiyel frekans çıkışlarına dönüştürmek ve ardından bu sinyalleri güç kaynağı/bağlantı kartlarına iletmek yer alır. Ayrıca yapılandırılabilir zayıflama sağlar: 144 mA'yı aşan akımları işlemek için AC hat akımları için jumper seçilebilir 10:1 akım transformatörleri; hat voltajı zayıflatıcıları ve DC köprü voltajı direnç dizileri.

Donanım, 17 yapılandırılabilir jumper, voltaj sınırlayıcı bileşenler ve işlevsel öncelikli bir PCB kaplaması içerir. Kurulum, voltaj tehlikelerinden kaçınmak için kapasitörlerin deşarj olmasını beklemeyi gerektirir; statik duyarlıdır, AX gibi tedarikçiler tarafından koruyucu ambalajlarda gönderilir. Yalnızca Mark V Grup 1'e aittir ve revizyonlar nedeniyle önceki temel modellerle geriye dönük uyumlu değildir. WOC gibi tedarikçiler, 7/24 uzman desteği ile yedek, onarım ve garanti destekli kullanılmamış/yeniden inşa edilmiş üniteler sunmaktadır.

Temel Özellikler:
Çift Sistem Uyumluluğu: Güvenilir türbin tahrik operasyonu için Speedtronic teknolojisinden yararlanarak EX2000 Uyarma Kontrol Sistemleri ve Mark V Türbin Kontrol Sistemleri ile çalışır.

Sinyal Dönüşümü ve Zayıflama: Şönt sinyallerini diferansiyel frekanslara dönüştürür ve çeşitli AC hat voltajı ve akım ihtiyaçlarına uyum sağlayarak yapılandırılabilir CT/voltaj zayıflaması sunar.

Jumper ile Yapılandırılabilir Esneklik: 17 jumper, OEM kılavuzları tarafından yönlendirilen sistem gereksinimlerine göre hassas özelleştirmeye olanak tanır.

Güvenlik ve Dayanıklılık: Voltaj sınırlayıcı bileşenler ve PCB kaplaması donanımı korur; statik duyarlı tasarım ve kapasitör deşarj gereksinimleri güvenli kullanım/kurulum sağlar.

Eski Destek: Mark V sistemlerinin ömrünü uzatan, yedek, onarım ve 7/24 destek sunan tedarikçiler tarafından desteklenir.
