GE Mark V DS215GASQG4AZZ01A Türbin Kontrol Sistemi 200mm x 100mm

GE DS215GASQG4AZZ01A Türbin Kontrol Sistemi Mark V Serisi

Ürün Açıklaması:

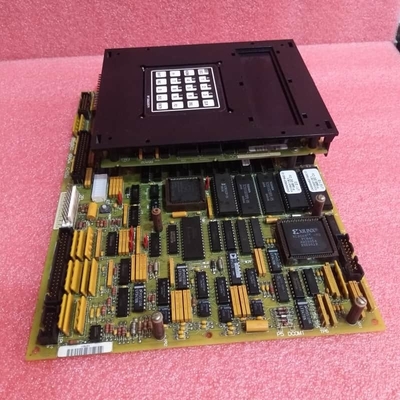

GE Mark V DS215GASQG4AZZ01A entegre bir Sürücü Kontrol Kartıdır ve temel modülü, üç özel mikroişlemciye ev sahipliği yapar: (ana sürücü kontrol modülü) ve DS200SLCCG3ACC (LAN iletişim yardımcı kartı) temel işlevlerini birleştirerek GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmıştır. Bir bütün olarak, gaz, buhar veya rüzgar türbini sürücülerinin sorunsuz çalışmasını sağlarken Mark V'in eski Speedtronic kontrol teknolojisinden yararlanarak sürücü kontrolü, sinyal işleme ve LAN iletişim yeteneklerini merkezileştirir.

DS200SDCCG4AEC temel modülü, üç özel mikroişlemciye ev sahipliği yapar:Sürücü Kontrol İşlemcisi (DCP): Kod çözme, doğrudan bellek erişimi (DMA) ve sistem düzeyinde giriş/çıkış (G/Ç) yönetir;

Motor Kontrol İşlemcisi (MCP): Faz kontrolü gibi DC/AC motor kontrol fonksiyonlarını yönetir;
Co-Motor İşlemcisi (CMP): MCP'nin kapasitesinin ötesindeki matematik yoğun görevleri işler.

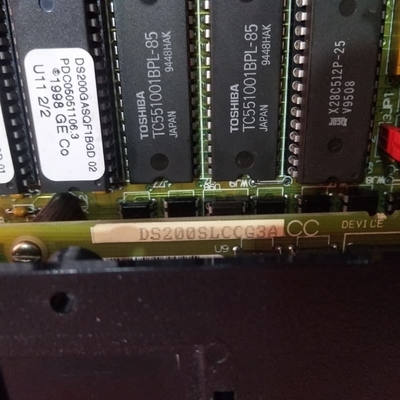

Ayrıca, eş zamanlı çoklu işlemci erişimi için paylaşımlı RAM, gerçek zamanlı fonksiyon izleme ve arıza tespiti için 10 ön panel LED'i (arıza ciddiyetine bağlı olarak ikili kodlu ondalık/BCD veya ikili olarak arıza kodlarını görüntüler) ve sistem optimizasyonu için yapılandırılabilir donanım (Berg tipi JP jumper'ları ve WJ tel jumper'ları, çoğunlukla fabrika ayarlı) içerir. DS200SLCCG3ACC yardımcı kartı, LAN iletişim işlevselliği ekleyerek, ünitenin yerel alan ağlarıyla entegre olmasını ve diğer sistem bileşenleriyle bağlantı ve veri alışverişini genişletmesini sağlar.

Temel Özellikler:

Entegre Çift Modül Tasarımı:
DS200SDCCG4AEC (sürücü kontrol çekirdeği) ve DS200SLCCG3ACC (LAN iletişim) birleştirir, ayrı modül kurulumu ihtiyacını ortadan kaldırır ve sistem kablolarını basitleştirir.Üçlü İşlemci Verimliliği:

DCP, MCP ve CMP işbirliği içinde çalışır—sırasıyla sistem G/Ç'sunu, motor kontrolünü ve karmaşık hesaplamaları yönetir—sürücü kontrolünün doğruluğunu ve duyarlılığını sağlamak, türbinlerin yüksek dinamik çalışma gereksinimlerini karşılamak için.LAN Bağlantısı: DS200SLCCG3ACC, sürücü kontrol kartı ile diğer ağ cihazları arasında merkezi izleme ve kontrol için veri iletimini destekleyerek sorunsuz LAN entegrasyonu sağlar.

Sezgisel Arıza Teşhisi: 10 LED, sistem durumu hakkında net görsel geri bildirim sağlar; arıza kodları (BCD veya ikili olarak) sorunların hızlı bir şekilde tanımlanmasını sağlar, sorun giderme süresini azaltır.

Yapılandırılabilir ve Genişletilebilir: Fabrika ayarlı JP/WJ jumper'ları, kutudan çıkar çıkmaz uyumluluğu sağlar, DS200SDCCG4AEC üzerindeki ara parçalar, gelecekteki fonksiyon genişlemesi için ek isteğe bağlı kartları (örneğin, sinyal işlemcileri) destekler.

Güvenli Kurulum ve Değiştirme: Bakım sırasında güç bağlantısının kesilmesi gerekir; arızalı ünitelerden gelen EPROM modülleri yedek kartlarda yeniden kullanılabilir ve naylon rondelalar vida hasarını önler—güvenli ve uzun ömürlü montaj sağlar.
