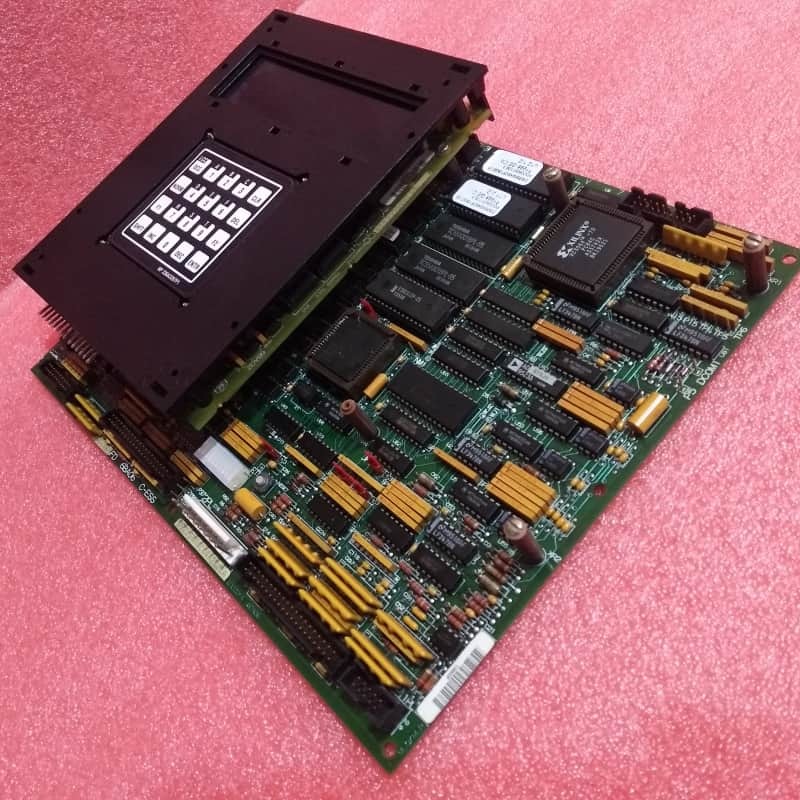

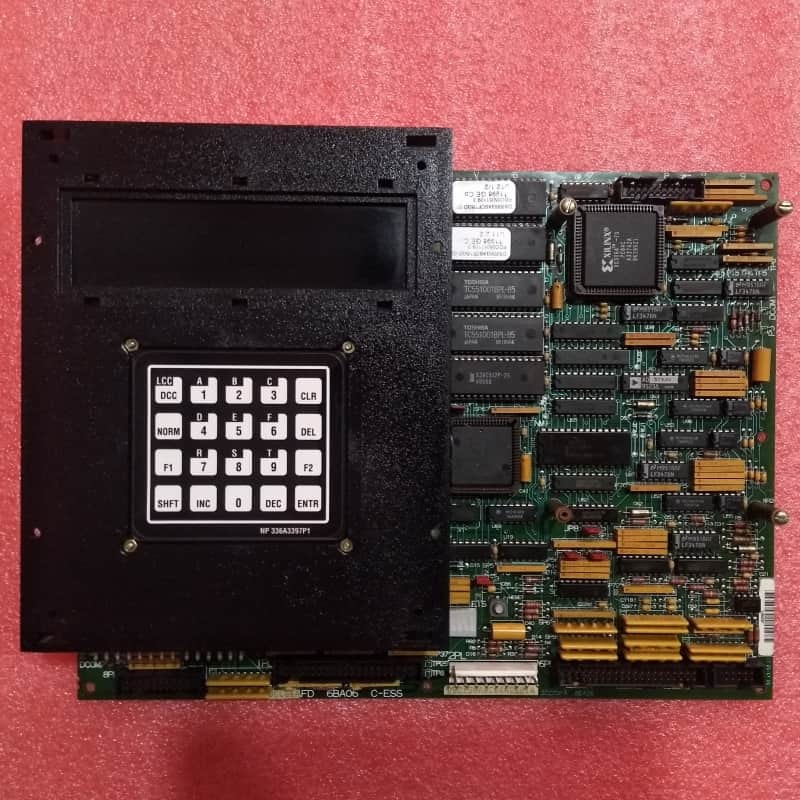

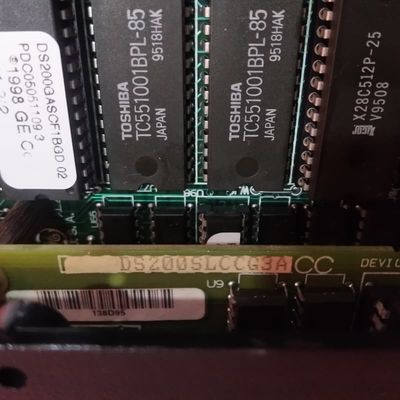

GE Mark V DS215GASCG4AZZ01A Sürüş Kontrol Kartı 330mm x 200mm

GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) Sürücü Kontrol Kartı

Ürün Açıklaması:

GE Mark V DS215GASCG4AZZ01A GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmış, ancak markanın patentli Speedtronic kontrol teknolojisini entegre eden son GE Mark serilerinden biri olarak önemli olan, hepsi bir arada bir Sürücü Kontrol Kartıdır. Gaz, buhar ve rüzgar türbini sürücülerinin sorunsuz çalışmasını sağlamak üzere tasarlanmıştır, iki temel modülü uyumlu bir birimde birleştirir: DS200SDCCG4AEC (ana sürücü kontrol modülü) ve DS200SLCCG3ACC (LAN iletişim yardımcı kartı), sürücü kontrolünü, sinyal işleme ve ağ bağlantısını merkezileştirerek sistem tasarımını basitleştirir ve kablolama karmaşıklığını azaltır.

Çekirdek Modül 1: DS200SDCCG4AEC (Ana Sürücü Kontrol Modülü)

Kontrol çekirdeği olarak, bu modül, türbin sürücü işlevselliğini özel işleme ve izleme yetenekleriyle destekler:

Üç İşlemcili Mimari: Üç özel mikroişlemci, performansı optimize etmek için birlikte çalışır:

Sürücü Kontrol İşlemcisi (DCP): Bileşenler arasında sorunsuz veri akışı sağlayarak kod çözme, doğrudan bellek erişimi (DMA) ve giriş/çıkış işlemleri gibi sistem düzeyindeki görevleri yönetir.

Motor Kontrol İşlemcisi (MCP): Türbin sürücü hareketini hassas bir şekilde düzenlemek için DC/AC motorlara özgü işlevleri yönetir.

Co-Motor İşlemcisi (CMP): MCP'nin kapasitesinin ötesinde matematik yoğun hesaplamaları üstlenerek türbinlerin yüksek dinamik çalışma taleplerini destekler.

Paylaşımlı RAM: Tüm üç işlemci tarafından eş zamanlı erişim sağlayarak veri gecikmesini en aza indirir ve gerçek zamanlı yanıt verme yeteneğini artırır.

Sezgisel Teşhis: 10 ön panel LED'i, arızaları ikili kodlu ondalık (BCD) veya ikili formatta görüntüleyerek görsel durum geri bildirimi sağlar ve teknisyenlerin sorunları hızlı bir şekilde belirlemesini ve çözmesini sağlar.

Yapılandırılabilir Donanım: Modülü belirli sistem gereksinimlerine göre uyarlamak için Berg tipi JP jumper'ları ve WJ tel jumper'ları içerir. Ayrıca, gelecekteki işlev genişlemesi için ek isteğe bağlı kartları destekleyen ara parçalar da bulunur.

Çekirdek Modül 2: DS200SLCCG3ACC (LAN İletişim Yardımcı Kartı)

Bu yardımcı kart, DS215GASCG4AZZ01A'nın yerel alan ağlarına (LAN'lar) entegre olmasını ve diğer sistem bileşenleriyle veri alışverişinde bulunmasını sağlayarak kritik ağ bağlantısı ekler. Orijinal DS200SLCCG3 ana kartının revize edilmiş bir varyantı olup, üç temel güncelleme içerir: iki işlevsel revizyon (iletişim kararlılığını ve uyumluluğunu artırır) ve bir sanat eseri revizyonu (bileşen dayanıklılığını artırır). Temel özellikleri şunlardır:

Çift Devreli İletişim: Çeşitli sistem kurulumlarında sinyal bütünlüğünü sağlamak için sürücü LAN sinyalleri için hem izole hem de izole olmayan devreler sunar.

LAN Kontrol İşlemcisi (LCP): Tüm gelen ve giden LAN sinyallerini işleyerek iletişim merkezi olarak hizmet verir. Program belleği, kolay yazılım güncellemeleri veya değiştirmeleri sağlayan iki çıkarılabilir EPROM kartuşunda saklanır.

Kesintisiz Veri Alışverişi: LCP'yi DS200SDCCG4AEC'nin DCP'si ile bağlamak için çift portlu RAM kullanır ve LAN ile sürücü kontrol çekirdeği arasında sorunsuz veri aktarımı sağlar.

Kullanıcı Dostu Yönetim: Bakımı basitleştirmek için sistem teşhislerine, yapılandırma ayarlarına ve gerçek zamanlı durum kontrollerine erişim sağlayan takılabilir bir alfasayısal programcı tuş takımı destekler.

Dayanıklılık ve Koruma: Gerilim koruması için Mark V standardı bileşenlerden ve kritik donanımı çevresel stresten koruyan işlevsel öncelikli bir PCB kaplamasından yararlanır.

Ürün Numarası Bilgileri: Parça numarası, temel ayrıntıları kodlar: “DS200” normal Mark V montajını ve yerli ABD üretimini doğrular; “SLCC” LAN iletişim işlevselliğini belirtir; “G3” onu Mark V Grup 3'e yerleştirir; ve “ACC” üç revizyonunu gösterir.

Entegre DS215GASCG4AZZ01A'nın Temel Özellikleri

Hepsi Bir Arada Entegrasyon: Sürücü kontrolünü ve LAN iletişimini tek bir birimde birleştirerek ayrı modül kurulumunu ortadan kaldırır ve kablolama karmaşıklığını azaltır.

Speedtronic Mirası: Türbin sürücüleri için güvenilir, endüstri tarafından kanıtlanmış performans sağlamak için Mark V'in Speedtronic teknolojisinden yararlanır.

Üç İşlemcili Verimlilik: DCP/MCP/CMP işbirliği, gaz, buhar ve rüzgar türbinlerinin yüksek dinamik ihtiyaçlarını karşılayan hassas, duyarlı sürücü kontrolü sağlar.

Kesintisiz LAN Bağlantısı: DS200SLCCG3ACC, ağa bağlı cihazlarla veri alışverişini destekleyerek LAN üzerinden merkezi izleme ve kontrol sağlar.

Basitleştirilmiş Bakım: Sezgisel LED teşhisleri, çıkarılabilir EPROM'lar ve bir programcı tuş takımı, sorun giderme ve onarım süresini azaltır.
