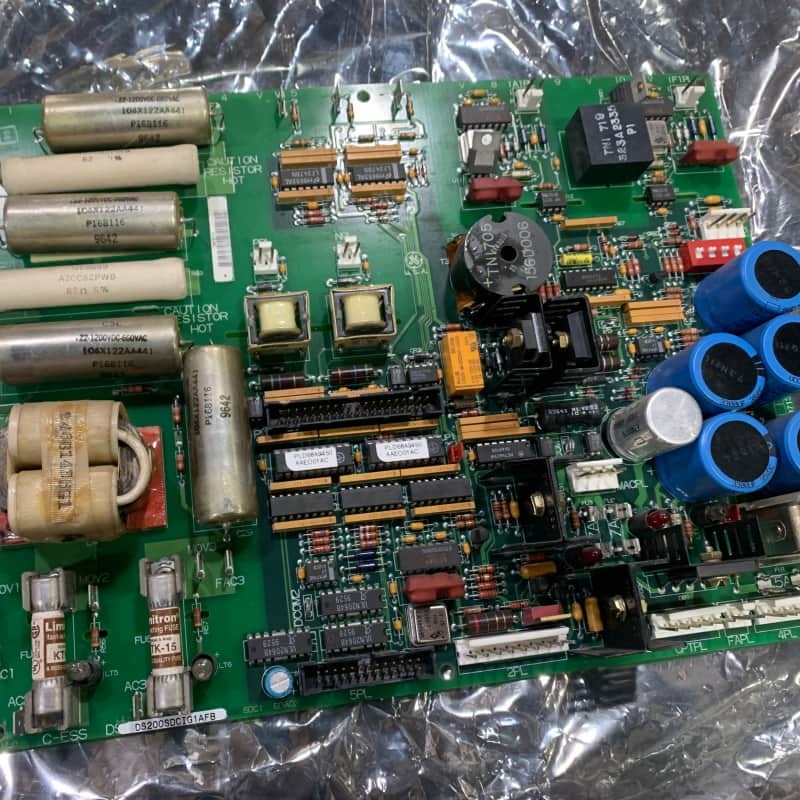

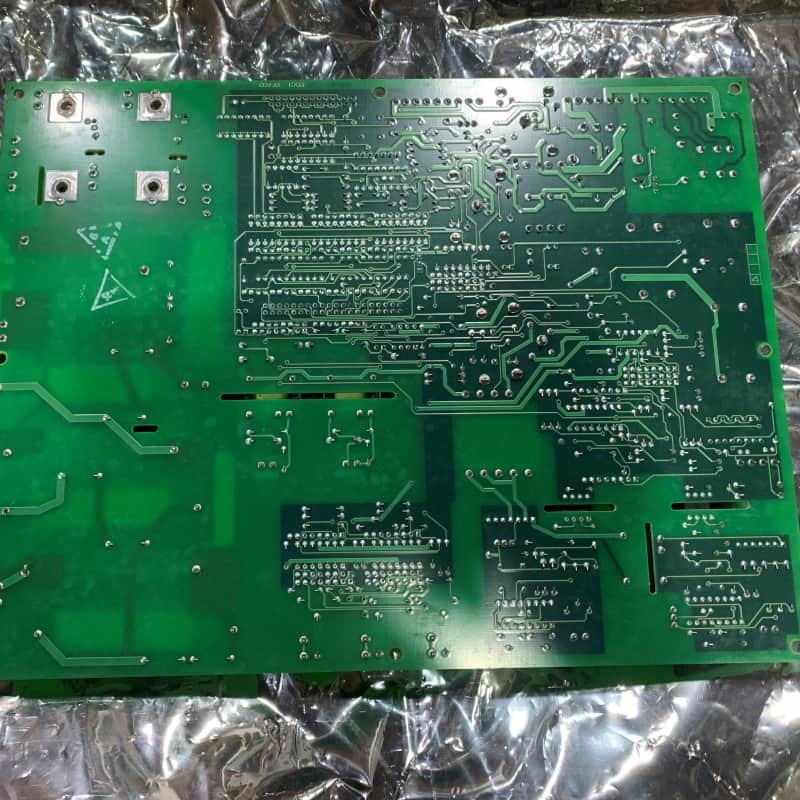

GE DS200SDCIG2AFB DC Güç Kaynağı Kartı 200mm x 330mm

GE DS200SDCIG2AFB DC Güç Kaynağı Kartı

Ürün Açıklaması:

GE DS200SDCIG2AFB GE'nin Mark V Serisine ait bir DC Güç Kaynağı ve Enstrümantasyon Kartıdır; patentli Speedtronic kontrol teknolojisini entegre eden son GE serilerinden biridir. Orijinal DS200SDCIG2 ana kartının revize edilmiş bir varyantı olarak, standart Mark V montaj stilini korur ve DC2000 sürücü kontrol sistemlerine hizmet eder.

Harici uyarıcı kullanımı için tasarlanmıştır, 600 VAC'ye kadar giriş voltajlarını işleyerek mantık gücü ve arayüz devresi sağlarken, DC motor sinyallerini ve AC hatlarını ölçer. Temel donanım, armatür SCR kapı sürücü devreleri, motor alanı güç devreleri, iki kullanıcı tarafından yapılandırılabilir jumper (MD/MA kontaktör bağımsızlığı için JP1, MA kontaktör düşme süresi için JP2) ve kontaktör sürücü devreleri-----pilot röle olarak K2 rölesi, 115 VAC MA kontaktör gücü için CNPL, 24 VDC MD kontaktör FET çıkışı için MACPL içerir. Statik duyarlıdır, kullanım sırasında bir topraklama kayışı gerektirir. Değiştirme için, sürücüyü kapatın, jumper ayarlarını eski kartla eşleştirin ve GEI-100173 Kılavuzuna bakın.

Özellikler:

Harici Uyarıcı Optimizasyonu: DC2000 sürücüleri için çeşitli güç sistemi ihtiyaçlarını karşılamak üzere 600 VAC'ye kadar girişi destekleyerek harici uyarıcılar için tasarlanmıştır.

Kontaktör Kontrol Hassasiyeti: MA/MD kontaktör çalışmasını ince ayarlamak için K2 rölesini, özel konektörleri (CNPL/MACPL) ve jumper'ları (JP1/JP2) entegre ederek özelleştirilebilir bağımsızlık ve düşme süresi sağlar.

Korumalı Kullanım: Kurulum/değiştirme sırasında bileşen hasarını önlemek için topraklama kayışları gerektiren statik duyarlı olarak sınıflandırılmıştır.

Doğrudan Değiştirme: Diğer Mark V SDCI kartları için birincil bir yedek olarak hizmet eder ve sorunsuz sistem entegrasyonu için jumper ayarlarını eşleştirme konusunda açık gereksinimlere sahiptir

Teknik Parametreler:
