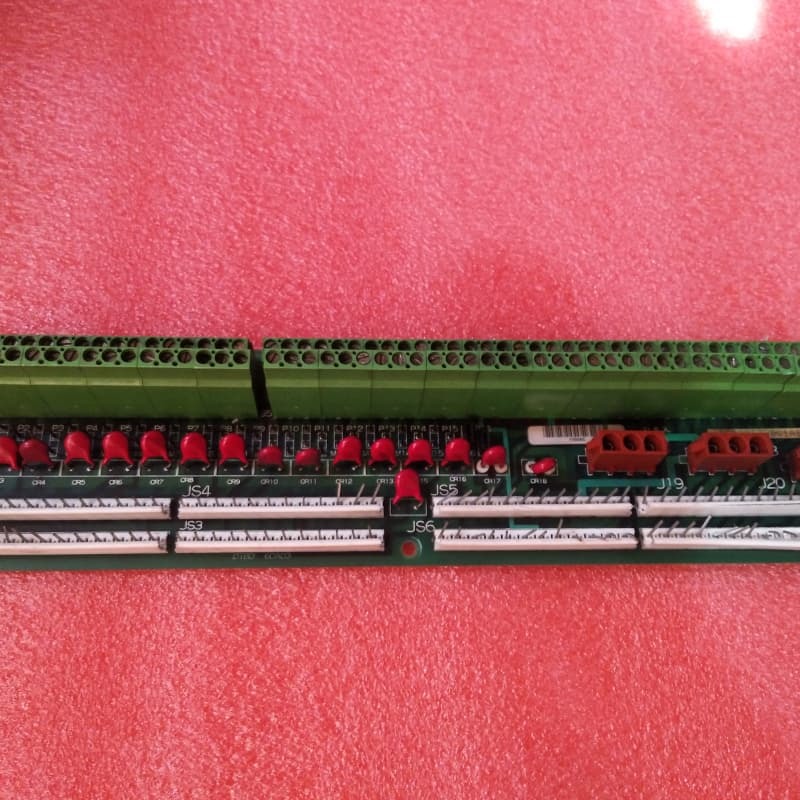

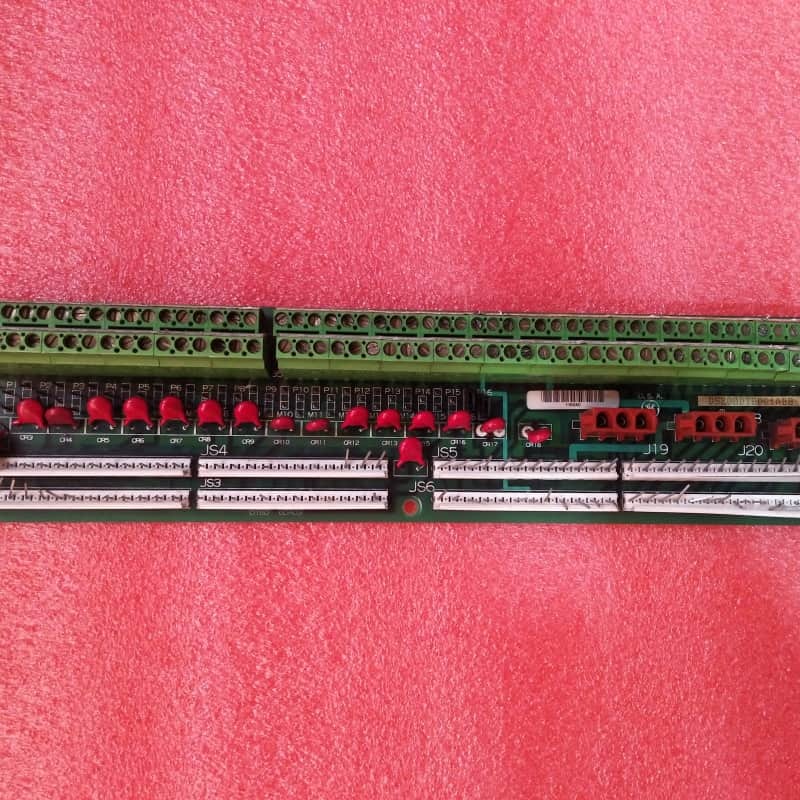

GE DS200DTBDG1ABB Terminal Board 330mm x 200mm Mark V Turbine Control için

GE DS200DTBDG1ABB Terminal Kartı Mark V Ge Türbin Kontrolü

Ürün Detayları:

GE DS200DTBDG1ABB GE'nin Mark V Türbin Kontrol Sistemi için tasarlanmış bir Kontak Çıkışı Genişletme Sonlandırma Modülüdür; rüzgar, gaz ve buhar türbinlerinin otomatik tahriklerini yönetmek için kullanılır ve GE'nin patentli Speedtronic teknolojisinden yararlanan son ürün serisinin bir parçasıdır. Ürün numarasında özel bir modüler montaj etiketi bulunmamasına rağmen, Mark V sistemlerindeki kontak çıkışları için kritik bir sonlandırma merkezi olarak işlev görür.

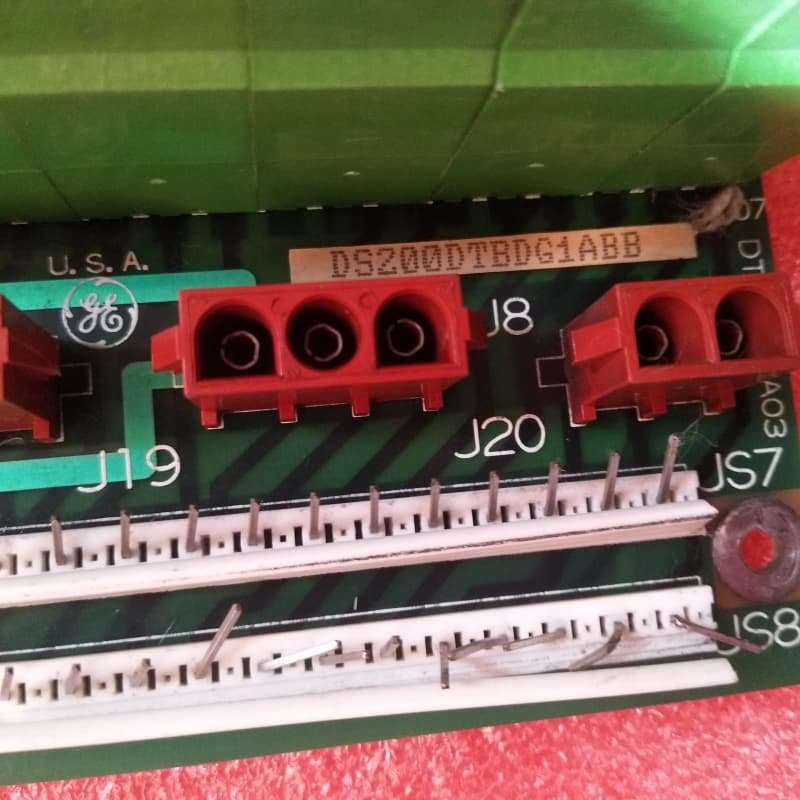

Fiziksel olarak, 11,25 inç (uzunluk) × 3 inç (yükseklik) ölçülerindedir, kalın, standart bir PCB koruyucu kaplamaya sahiptir ve Mark V standardı voltaj sınırlayıcı bileşenler içerir. Belirli bir tahrik içi konumuna vidalarla sabitlenir ve özel konektörler aracılığıyla temel Mark V kartlarına bağlanır: TCRA röle sinyalleri için JS1-JS8, TCPD solenoid gücü için J8 ve kontak çıkış gücü için seri bağlı J19/J20. Kurulum, donanımın tahrike düşmesini önlemek için dikkatli vida sökülmesini gerektirir; bu, kısa devrelere veya bileşen hasarına neden olabilir, kolay yeniden kurulum için kabloların etiketlenmesi ve kabloların hava deliklerini tıkamayacak şekilde yönlendirilmesi gerekir.

Temel Özellikler:

Mark V Speedtronic Miras Uyumluluğu: GE'nin patentli Speedtronic teknolojisini entegre ederek ve eski rüzgar/gaz/buhar türbini kurulumlarını destekleyerek Mark V sisteminin türbin kontrolüne göre uyarlanmıştır.

Korumalı ve Kompakt Tasarım: Kalın PCB kaplama, bileşenleri korur, 11,25”×3” boyutları ise belirlenen tahrik konumlarına tam olarak oturarak güvenli ve yerden tasarruf sağlayan bir kurulum sağlar.

Özel Kart Arayüzü: Konektörler, TCRA ve TCPD kartlarına kesintisiz sinyal/güç bağlantıları sağlayarak kontak çıkış sonlandırma bütünlüğünü korur.

Güvenlik Odaklı Kurulum: Tahrik kısa devrelerini/hasarlarını önlemek için dikkatli vida kullanımı ve bakım sırasında operasyonel riskleri en aza indirmek için kablo etiketleme/yönlendirme gerektirir.

Voltaj Düzenlemesi: Türbin kontrol ortamlarında hassas devreleri koruyarak ve kararlı performans sağlayarak voltaj sınırlaması için Mark V standardı doğrultucular, diyotlar ve kapasitörler içerir.
