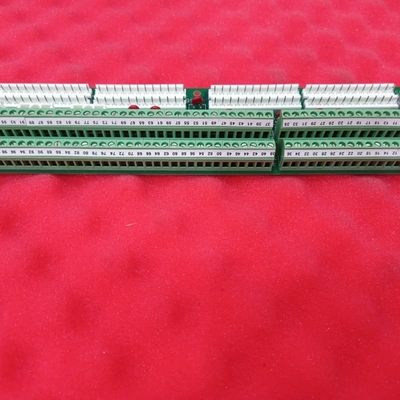

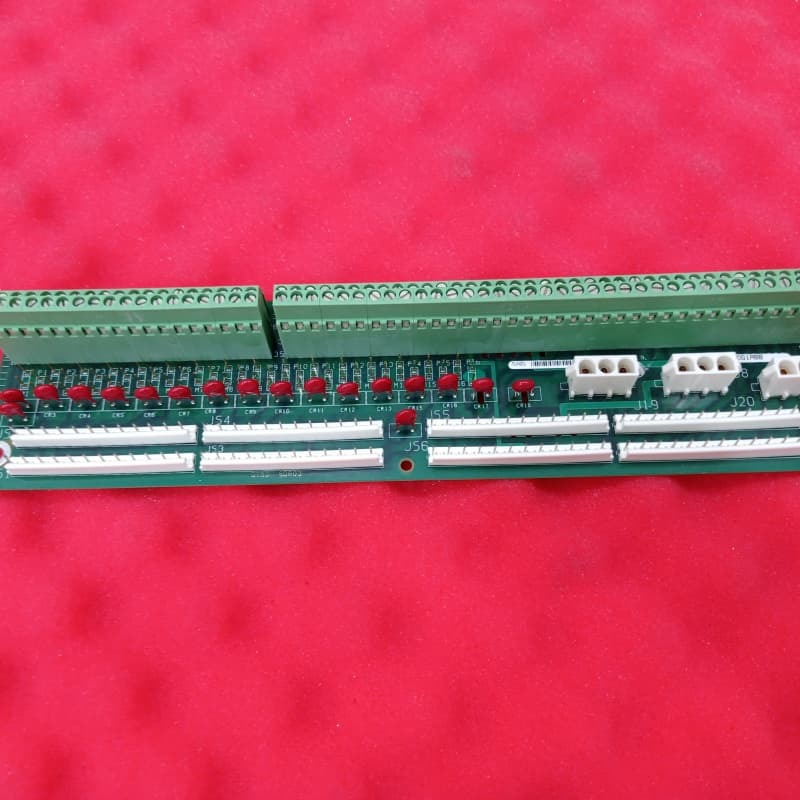

GE Mark V DS200DTBDG1A Bitiş Modülü 330mm x 100mm x 200mm

GE MARK V DS200DTBDG1A Kontak Çıkış Genişletme Sonlandırma Modülü

Ürün Açıklaması:

GE DS200DTBDG1A GE'nin Mark V/Mark V LM Serisinin bir parçası olan, türbin kontrol sistemleri için tasarlanmış bir Kontak Çıkış Genişletme Sonlandırma Modülüdür. Orijinal DS200DTBDG1'in revize edilmiş bir versiyonu olarak, TCRA kartındaki 30 röleye bağlanan Q11, Q21 ve Q51 konumlarına kurulur.

Temel rolü, kontak çıkış yeteneklerini genişletmektir: 30 çıkıştan 16'sı donanım köprüleri aracılığıyla selenoid olarak yapılandırılabilir ve J19/J20 bağlandığında iki ek çıkış ateşleme dönüştürücülerini destekler.

Fiziksel olarak, iki terminal bloğu, çoklu test noktası, 2 köprü, 3 adet 34 pinli konektör ve TCRA röle sinyalleri için 8 konektör içerir.  Test, devre teşhisi için TP kimliklerini kullanarak fabrika kılavuzlarına referansla, kalibre edilmiş ekipmana, statik olmayan yüzeylere ve eğitimli personel gerektirir.

Temel Özellikler:
Mark V Serisi Entegrasyonu: Mark V/Mark V LM türbin kontrolleri için özel olarak tasarlanmıştır, TCRA rölelerine sorunsuz bağlantı sağlar ve Q11/Q21/Q51 konumlarında çıkış kapasitesini genişletir.

Yapılandırılabilir Çıkışlar: Köprüler aracılığıyla selenoid olarak yapılandırılabilen 16 çıkış; türbine özgü ihtiyaçlar için esnekliği artıran ateşleme dönüştürücüleri için iki ek çıkış.

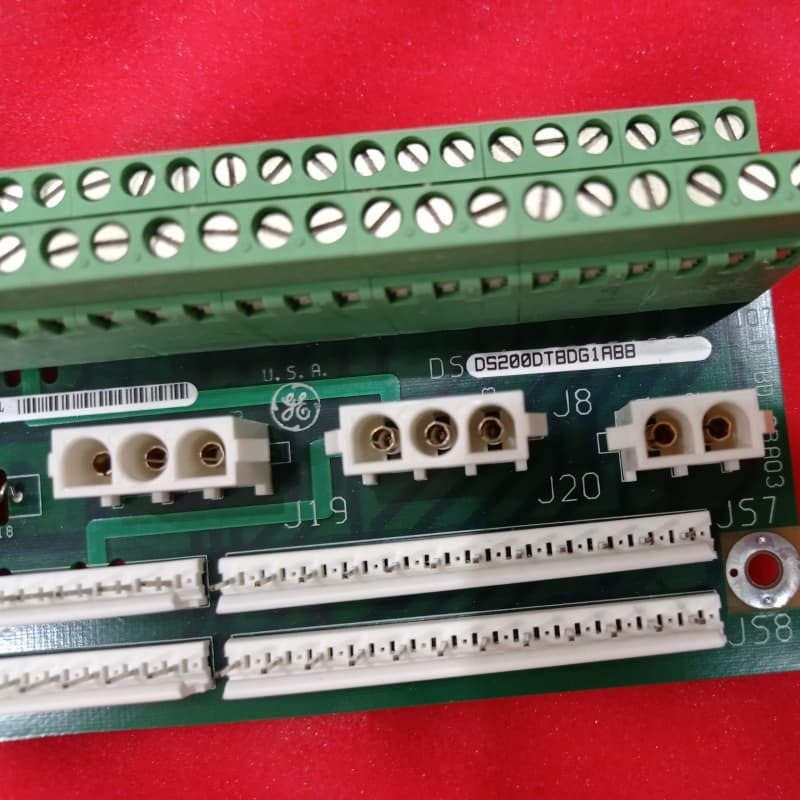

Özel Bağlantı: Kontrol sistemi içinde hassas sinyal/güç yönlendirmesi sağlayan JS1–JS8,solenoid gücü J8 ve J19/J20 içerir.

Teşhis Yetenekleri: Fabrika tarafından belgelenmiş işlevlere sahip test noktaları (TP etiketli), uygun ekipmana sahip eğitimli servis personeline özel, hedeflenen sorun gidermeyi sağlar.

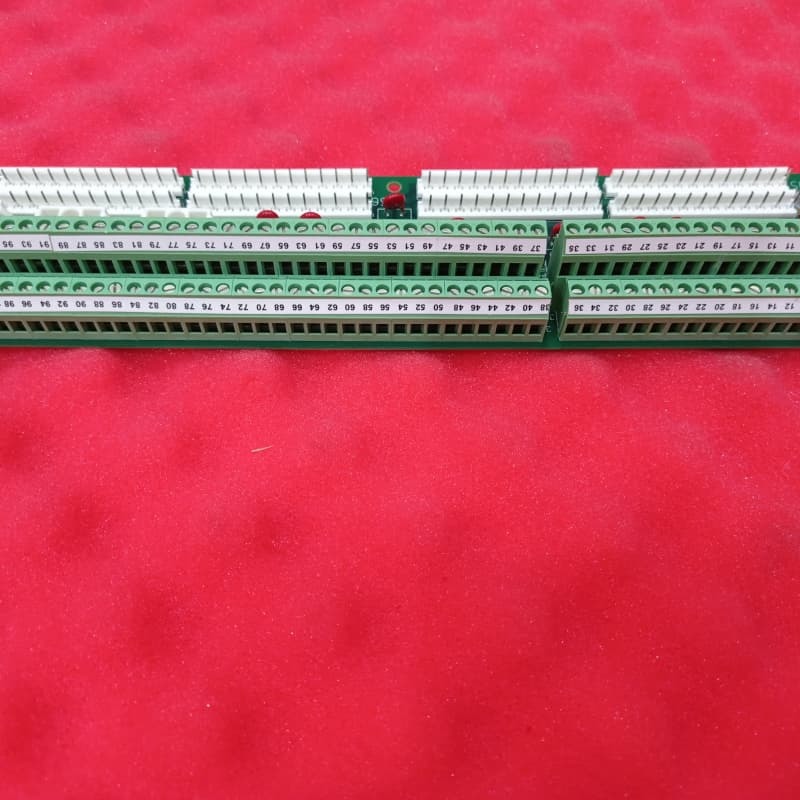

Yüksek Yoğunluklu Sonlandırma: İki terminal bloğu, karmaşık türbin kontrol kurulumları için çıkış yönetimini merkezileştirerek kapsamlı sinyal kablolarını destekler.

Revizyonla Geliştirilmiş Tasarım: Türbin operasyonlarında kontak çıkış genişletmesi için güvenilirliği artıran işlevsel bir güncellemeyle orijinal DS200DTBDG1 üzerine kurulmuştur.

Teknik Parametreler:

Uygulamalar:

GE MARK V DS200DTBDG1A KONTAK ÇIKIŞ GENİŞLETME SONLANDIRMA MODÜLÜ, GE Türbin Kontrol Ünitesi serisinin gelişmiş modellerinden biridir. Bu model, gaz türbininin doğru ve hızlı kontrolünü sağlayan yüksek hızlı dijital işleme ve iletişim yetenekleri sağlar. Bu ürün ABD'de üretilmiştir ve kalitesini ve güvenilirliğini garanti eden COO sertifikasına sahiptir.
