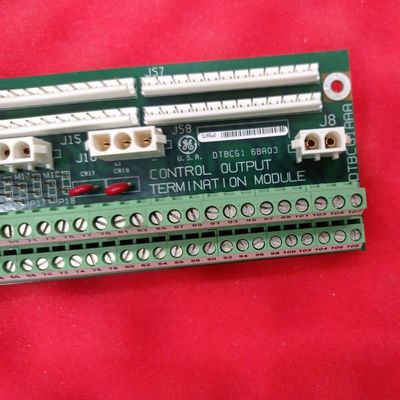

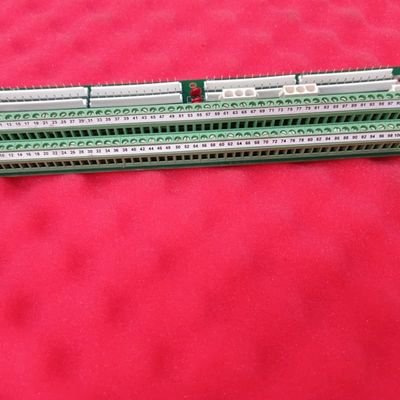

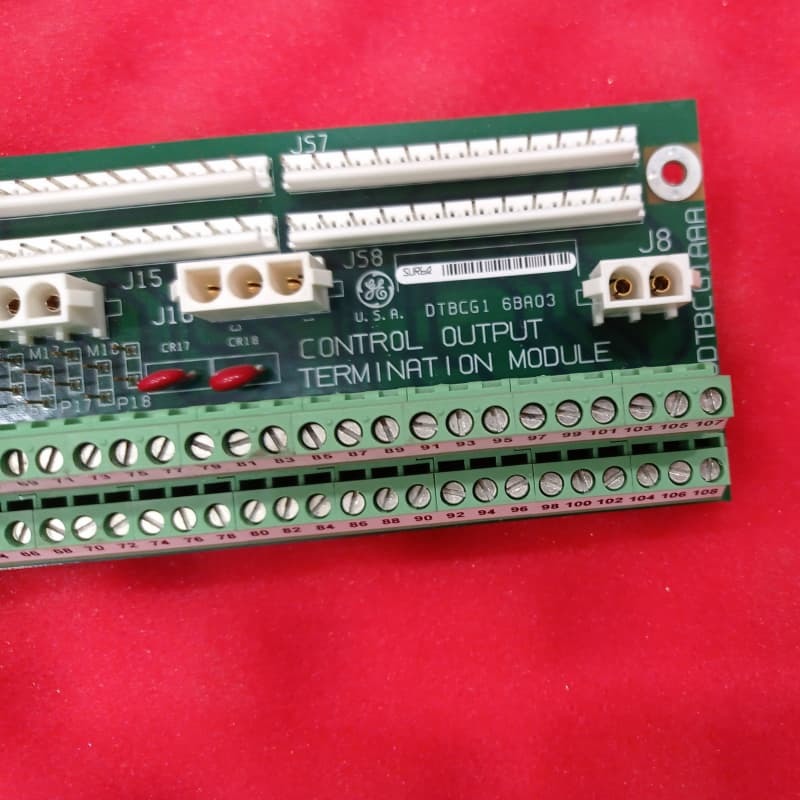

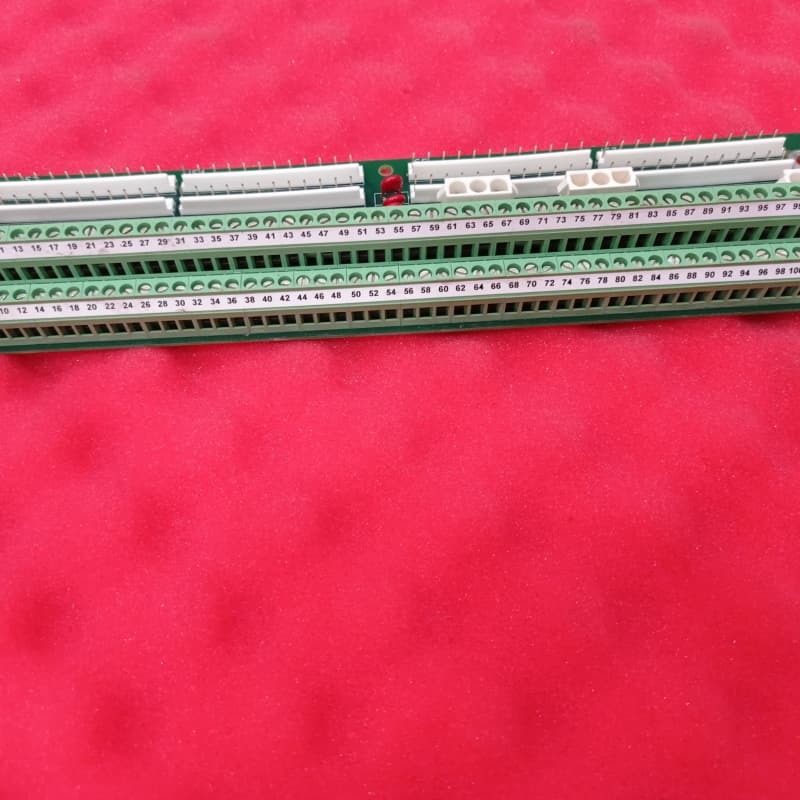

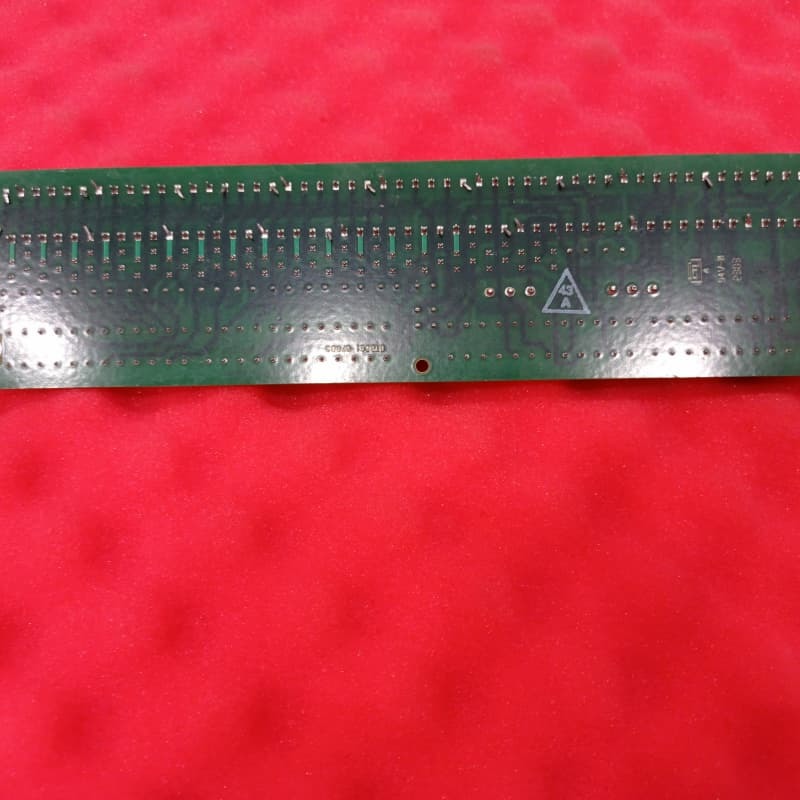

GE DS200DTBCG1A Bağlantı Çıkış Terminal Tablosu 100 mm x 200 mm

GE DS200DTBCG1A Kontak Çıkış Terminal Kartı

Ürün Açıklaması:

GE DS200DTBCG1A GE'nin eski Mark V Türbin Kontrol Sistemi serisine ait bir Kontak Çıkış Sonlandırma Modülüdür; patentli Speedtronic teknolojisini içerir ve GE uyumlu gaz, buhar ve rüzgar türbinlerini kontrol etmek için kullanılır. Orijinal DS200DTBCG1 modülünün, tek bir A dereceli işlevsel güncellemeyi içeren revize edilmiş bir versiyonudur.

Mark V sisteminde Q11, Q21 ve Q51 konumlarına kurulur, temel rolü kontak çıkış sinyallerini sonlandırmak ve yönlendirmektir. Q21/Q51'de TCRA kartındaki 30 röleye bağlanır; Q11'de ise gaz manifoldu tahliye vanası kontrolü için özelleşmiş atlama telleri ile 4 TCRA kontak çıkış rölesine bağlanır. Fiziksel olarak, iki terminal bloğu, 2 üç telli/1 iki telli süngü konektörü, 10 atlama teli ve özel konektörler: JS1-JS8, J8 ve J15/J16 ile. Doğru montaj ve kablo yönlendirmesi kritiktir; sinyal kabloları, paraziti önlemek için “gürültülü” güç kablolarından ayrılmalı ve aşırı ısınmayı önlemek için hava akışı engellenmemelidir.

Temel Özellikler:
Mark V Speedtronic Eski Entegrasyonu: GE'nin kanıtlanmış Speedtronic teknolojisinden yararlanan ve eski kurulumlara uyan, Mark V sisteminin türbin kontrolü için özel olarak tasarlanmıştır.

Konuma Özel Yapılandırma: Çeşitli türbin çıkış ihtiyaçlarına uygun olarak Q11 ve Q21/Q51'e uyum sağlar.

Yüksek Yoğunluklu Sinyal Yönetimi: İki terminal bloğu, hassas röle sinyali/güç yönlendirmesi için özel konektörlerle birlikte 220'ye kadar sinyal kablosunu yönetir.

Parazit Azaltma: Doğru çıkış iletimini sağlamak için sinyal gürültüsünü önlemek için sıkı kablo ayrımı veya korumalı kablolar gerektirir; fiber optik kablolar güç kablolarıyla güvenle birleştirilebilir.

Termal Güvenlik: Engellenmemiş tahrik hava akışına bağlıdır; doğru montaj, kablo demetlerinin havalandırma deliklerini tıkamasını önleyerek ısıtılmış bileşenleri korur.
