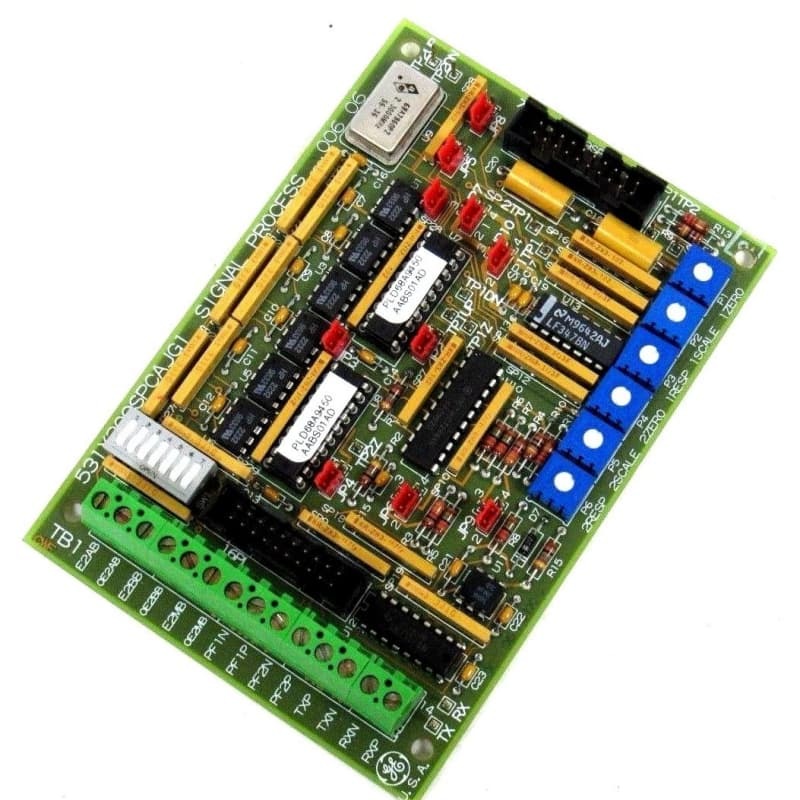

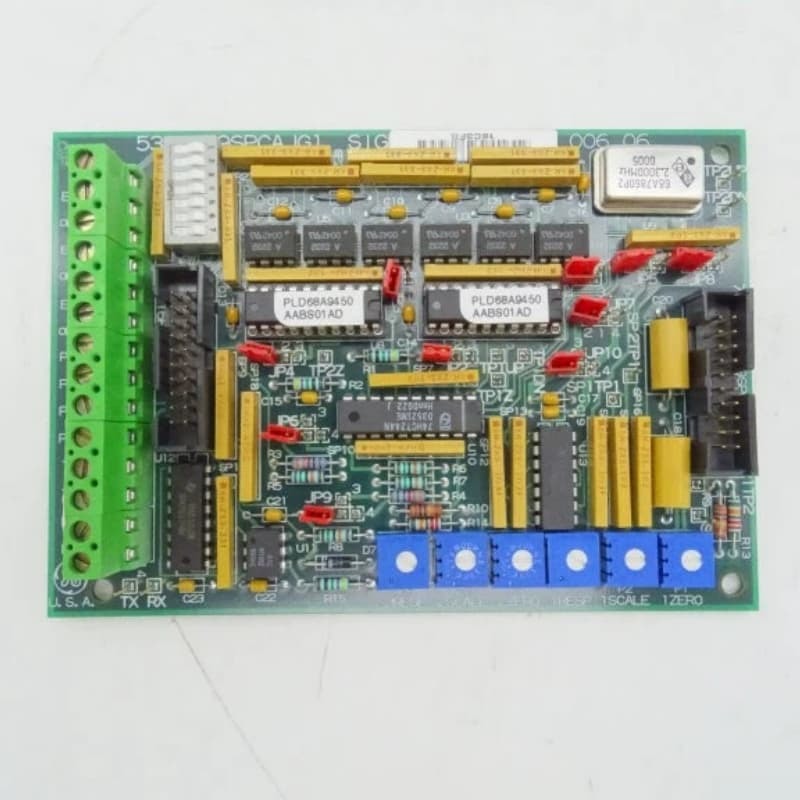

GE 531X309SPCAJG1 Dijital Sinyal İşlemci Kartı 100mm x 200mm

GE 531X309SPCAJG1 GE'nin 531X serisinden bir Sinyal İşlemci Kartıdır ve çeşitli GE sürücüleri için yedek kart olarak tasarlanmıştır. LAN kontrol kartı işlevlerini ve sürücü kontrol kartı G/Ç işlemini entegre ederek, endüstriyel sürücü sistemleri için kritik bir arayüz görevi görür.

Temel rolleri arasında işlemci kartı ile harici enkoderler/takometreler arasındaki iletişimi sağlamak, hız geri bildirimini sürücünün kontrol kartına iletmek ve üç akım referans sinyalini ve bir voltaj seviyesi sinyalini komut yürütme için voltaj referans sinyallerine dönüştürmek yer alır. Ayrıca RS-422 seri sinyallerini işler ve bunları sürücünün motor kontrol işlemcisine iletir. Yerleşik anahtarlar, jumper'lar ve potansiyometreler aracılığıyla yapılandırılabilir, kullanıcıların sinyal filtreleme ve kazanç gibi ayarları yapmasına olanak tanır. Kurulum, güvenliği sağlamak ve hasarı önlemek için GE'nin yönergelerine uyan eğitimli personel gerektirir.

Temel Özellikler
Çift İşleme Yetenekleri: GE sürücü sistemlerinde sinyal yönetimini kolaylaştırarak LAN kontrol kartı işlevlerini ve sürücü kontrol G/Ç işlemini birleştirir.

Geri Bildirim ve Sinyal Dönüşümü: Hız geri bildirimi iletmek için enkoderler/takometrelerle arabirim oluşturur ve akım/voltaj sinyallerini kontrol kartı uyumlu voltaj referanslarına dönüştürerek hassas sürücü komutları sağlar.

Seri Sinyal İşleme: RS-422 seri sinyallerini işler ve bunları motor kontrol işlemcisine iletir, sürücü operasyonlarında kesintisiz veri akışını destekler.

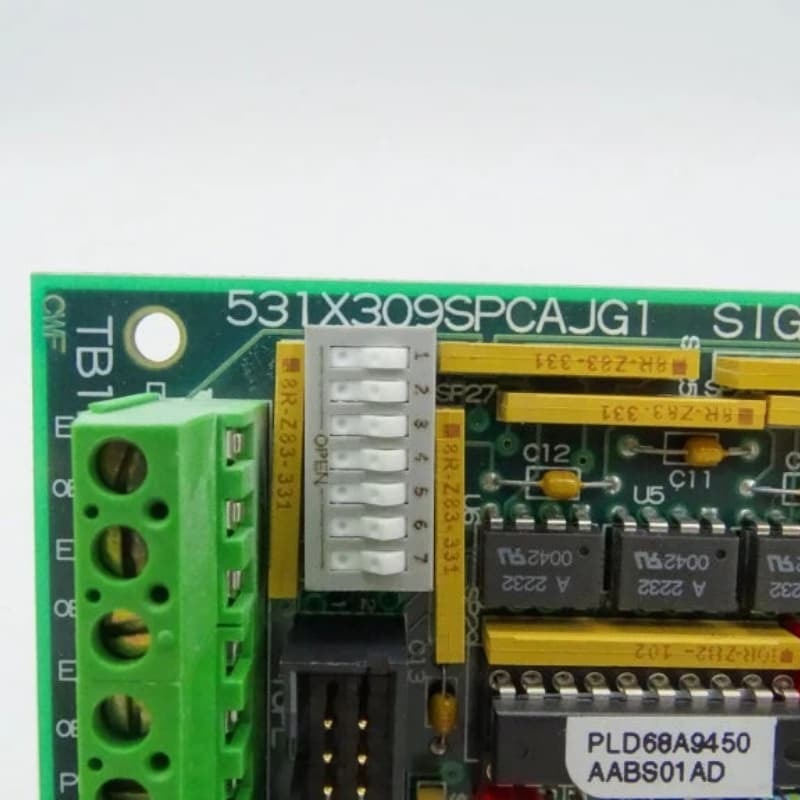

Kullanıcı Tarafından Yapılandırılabilirlik: Yerleşik anahtarlar, jumper'lar ve potansiyometreler, belirli sistem gereksinimlerine uyum sağlayarak sinyal filtreleme, kazançlar ve diğer parametrelerde ayarlamalar yapılmasına olanak tanır.

Değiştirme Uyumluluğu: 531X serisinin bir parçası olarak, eski sistemler için bakım ve yükseltmeleri basitleştirerek bir dizi GE sürücüsüne uyar.
