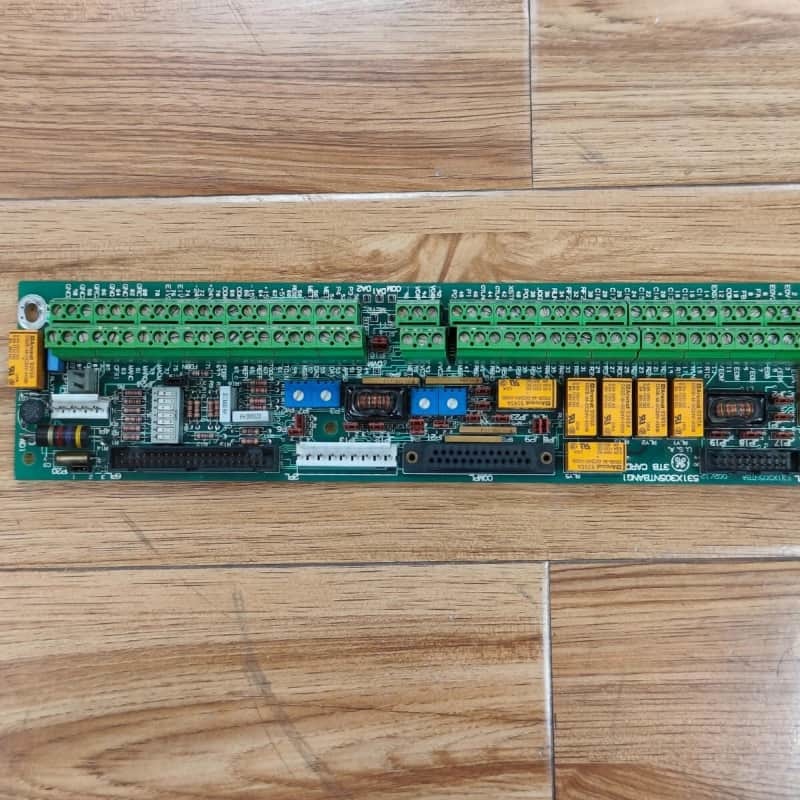

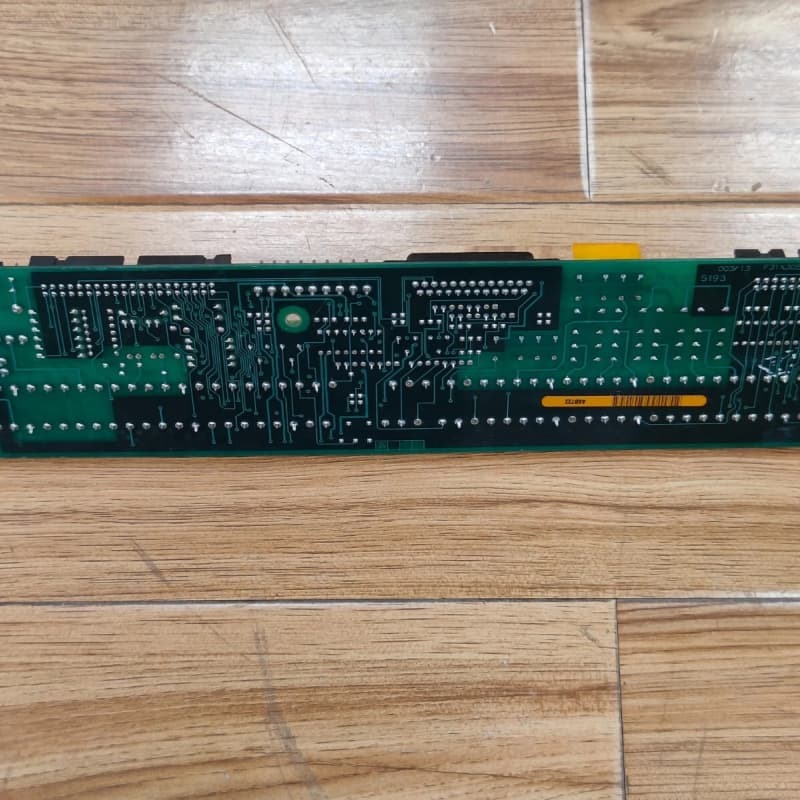

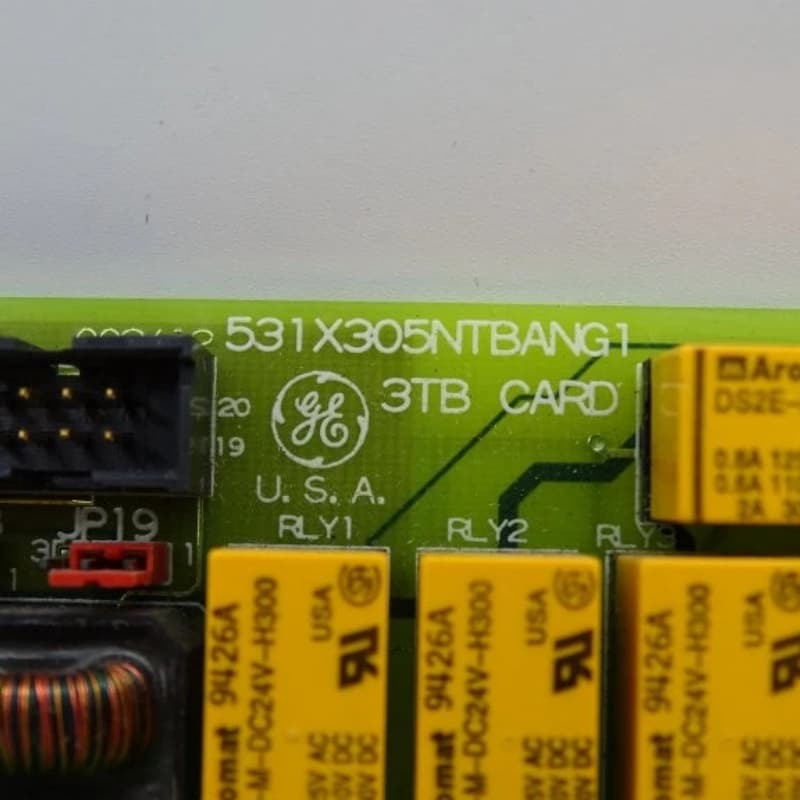

GE 531X305NTBANG1 Klemens Panosu 100mm x 200mm x 330mm

GE 531X305NTBANG1 GE'nin 531X serisi yedek sürücü/uyarıcı kartlarına ait bir NTB/3TB Terminal Kartıdır ve özellikle EX2000 uyarma sistemi için tasarlanmıştır, ana CPU'lar, LAN İletişim Kartları ve tuş takımı/ekranlı programcı modülleri ile uyumludur. Onun temel rolü EX2000 kontrol çekirdeği ile harici cihazlar arasında bir arayüz görevi görerek çeşitli işlevleri etkinleştirmektir: düzenlenmiş ve düzenlenmemiş güç kaynakları sağlamak, yerleşik jumper'lar aracılığıyla 5V/15V kodlayıcıları yapılandırmak ve yedi röle çıkışı Form A/Form C, 120 VAC kontak derecesi sunmak.

Ayrıca, dört potansiyometre aracılığıyla düşük seviyeli analog G/Ç ölçeklemeyi destekler, bir RS-232C seri portuna, test için dijital-analog çıkışlara ve yardımcı analog VCO girişlerine sahiptir. Kurulum, hasarı önlemek için GE'nin parametrelerinin izlenmesini gerektirir; anti-statik ambalaj içinde gönderilir ve uyarıcı iletişim girişleri için izole/izole edilmemiş devreler içerir.

Temel Özellikler
Çift Güç Kaynağı Çıkışı: Uyarma sistemlerindeki çeşitli harici cihaz voltaj ihtiyaçlarını karşılayan hem düzenlenmiş (5 VDC, 15 VDC) hem de düzenlenmemiş (24 VDC, 125 VAC) güç sağlar.

Esnek Kodlayıcı ve Röle Kontrolü: Yerleşik jumper'lar 5V/15V kodlayıcıları yapılandırır, yedi Form A/Form C rölesi (120 VAC kontakları) harici devreler için güvenilir anahtarlama sağlar.

Analog Sinyal Ayarı: Dört potansiyometre, düşük seviyeli analog G/Ç'nin hassas bir şekilde ölçeklenmesini sağlayarak, bağlı cihazların değişen sinyal gereksinimleriyle uyumluluğu sağlar.

EX2000 Entegrasyonu: EX2000 uyarma sistemi için özel olarak tasarlanmıştır, izole/izole edilmemiş uyarıcı iletişim girişlerini destekler ve temel bileşenlerle (CPU, LAN kartları, programcı modülleri) çalışır.

İletişim ve Test Araçları: Veri aktarımı için bir RS-232C seri portunun yanı sıra, sistem testi ve kalibrasyonunu kolaylaştırmak için D/A çıkışları ve yardımcı VCO girişleri içerir.
