GE IS2020RKPSG2A VME Raf Güç Kaynağı Modülü 400W Mark VI

GEIS2020rkpsg2aGE'nin Speedtronic Gaz Türbini Kontrol Sistemlerinin ayrılmaz Mark VI serisine ait bir VME Raf Güç Kaynağı modülüdür. Bağımsız, 400W güç kaynağı olarak, VME kontrol/arayüz raflarının sağ tarafına bir sac metal braket yoluyla monte edilir, VME arka planına kritik DC voltajları ve alev dedektörleri için isteğe bağlı 335V DC çıkışı sağlar. İki giriş voltajını destekler: 125V DC ve düşük 24V DC versiyonu ve eski RKPSG1 için doğrudan bir yedek görevi görür.

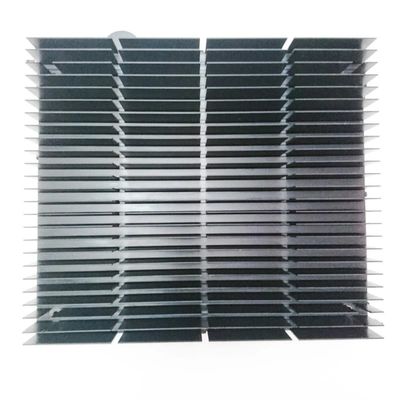

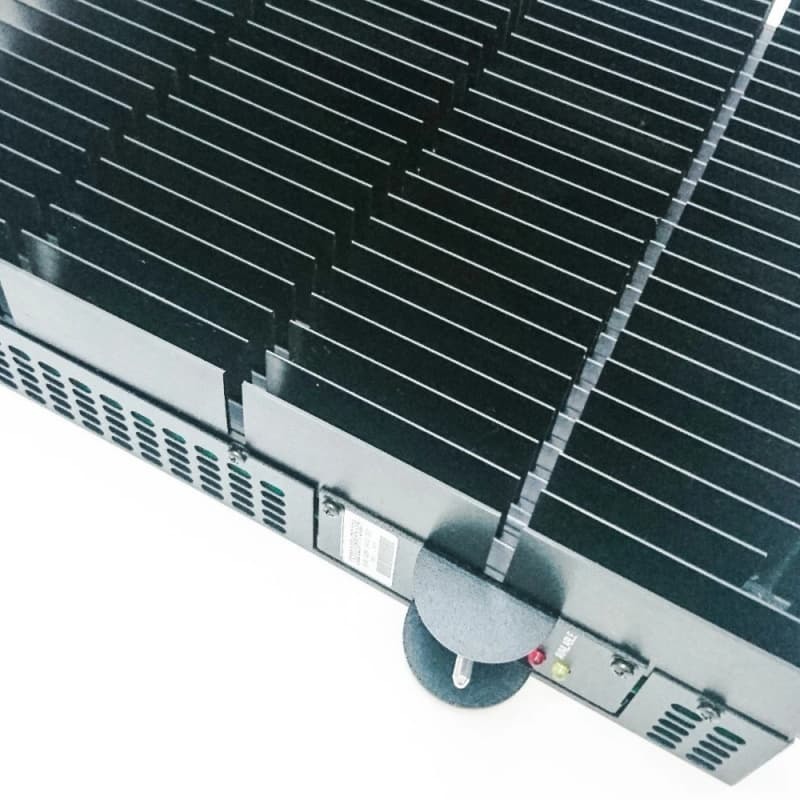

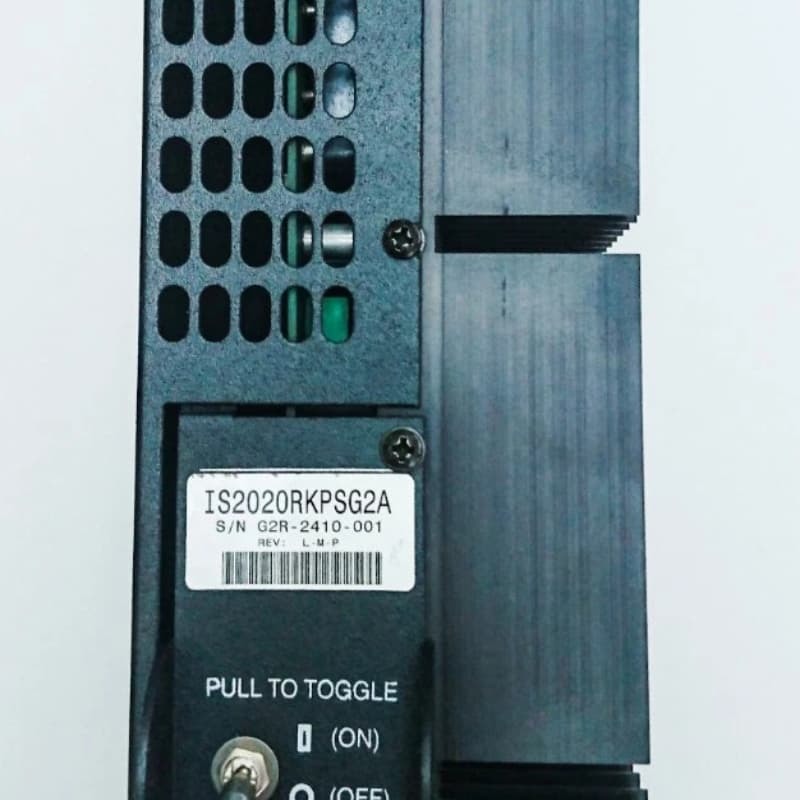

Bir ön panel kilitleme güç anahtarı ve üç durum LED ile donatılmış, izleme ve sorun gidermeyi kolaylaştırır. Anahtar bağlantılar arasında üst monte edilmiş PSA/PSB ve alt monte edilmiş PS125/PS24, PS335, PS28 ve PSSTAT konektörleri bulunur. Tasarımı, bir ısı lavabosu olarak yana monte metal yüzgeçleri ve Mark VI'nın Speedtronic teknolojisi mirasıyla hizalanan kolay referans için bir ön yüz plakası revizyon/seri numaralarını içerir.

Anahtar Özellikler
Voltaj Besleme ve Çok Yönlülük:VME arka paneline +5V, ± 12V, ± 15V, ± 28V sunar; Alev dedektörleri için isteğe bağlı 335V DC. Çeşitli endüstriyel güç kurulumlarına uyum sağlayan 125V/24V DC girişlerini destekler.

Kullanıcı dostu işlem:Ön panel kilitleme güç anahtarı çıkışları kontrol eder ve hataları sıfırlar; Üç LED net bir durum sağlar: giriş gücü (sarı), arıza (kırmızı), normal (yeşil). Arızalar yalnızca kök neden çözülürse temizlenir.

Sağlam Tasarım:Termal yönetim için yana monte metal yüzgeçli ısı lavabolarına sahip bağımsız modül; Sac metal braket montajı VME raflarında stabilite sağlar.

Yapılandırma Esnekliği:Sol tarafı bir jumper'ı “normal” den “izole” e değiştirerek P28C/PS28 çıkışları üzerinden dış çevre birimlerini güçlendirir. 5V çıkışının özel bir akım sınırı vardır: alt voltaj (UV), 5V geri kazanana kadar diğer tüm çıkışların kapatılmasını tetikler.
