GE IS220PAICH2A Mark VI Türbin Kontrolü için Analog G/Ç Modülü

GE IS220PAICH2A , analog saha cihazları ve kontrol ağları arasında doğrudan bir elektriksel arayüz olarak tasarlanmış, GE'nin Mark VIe Speedtronic kontrol sisteminin önemli bir bileşeni olan bir Analog I/O Modülüdür. DC-37 pin konnektörü aracılığıyla terminal kartlarına bağlanır ve bir I/O paketi ile tek yönlü çalışmayı ve üç DC-37 konnektörlü terminal kartları kullanan TMR özellikli kurulumları destekler. Bir BPPx işlemcisi ve özel bir veri toplama kartı ile donatılmış olup, analog sensörler/aktüatörler ve kontrolörler arasında çift RJ-45 Ethernet portları aracılığıyla veri alışverişini kolaylaştırır ve güç, üç pinli bir konnektör aracılığıyla sağlanır. LED göstergeleri, kolay izleme için görsel teşhis geri bildirimi sağlar.

• Analog I/O Esnekliği: 10 analog giriş ve 2 akım çıkışı sunar.

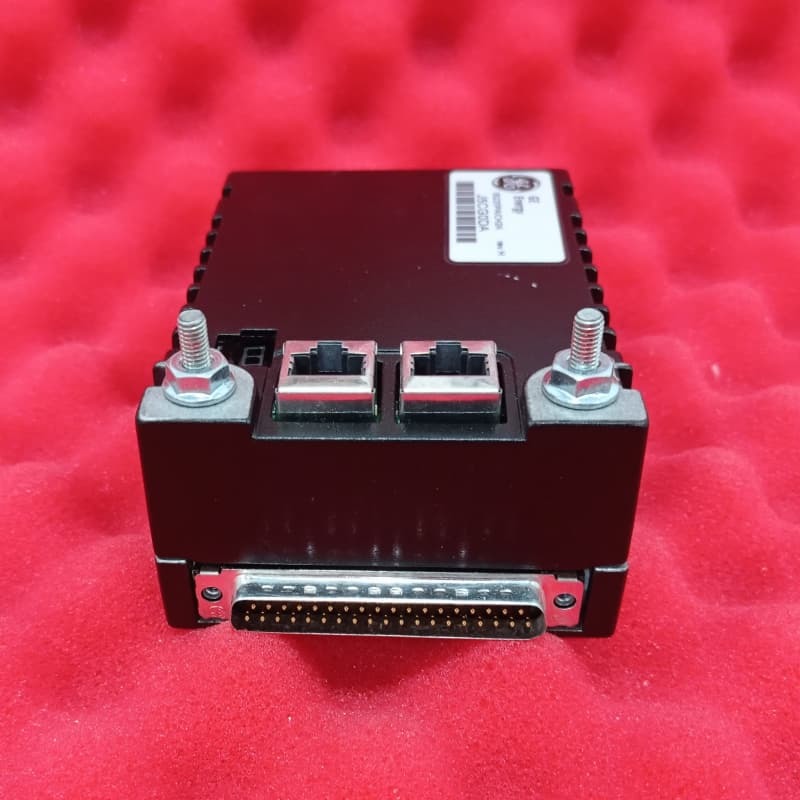

• Doğrudan Terminal Entegrasyonu: Doğru algılama için terminal kartında bulunan akım döngüleri için yük dirençleri ile DC-37 pin konnektörleri aracılığıyla tek yönlü veya TMR terminal kartlarına bağlanır.
• Çift Ethernet Bağlantısı: Ağ güvenilirliğini artıran, kontrolörlerle yedekli iletişim için çift RJ-45 portları kullanır; R kontrolör ağlarına bağlantıyı destekler.
• Kolay Kurulum: Konnektörler üzerindeki mekanik stresi en aza indiren, dişli saplamalarla doğrudan terminal kartlarına monte edilir; güç bağlantısını kesmeden güvenli sıcak takma için yumuşak başlatma özelliği sunar.
• Gelişmiş Çıkış Kapasitesi: İlk kanalda 0-200mA çıkış sağlayan ve transistör güç dağılımını azaltmak için değişken voltaj gücüne sahip bir eklenti kız kartı içerir.

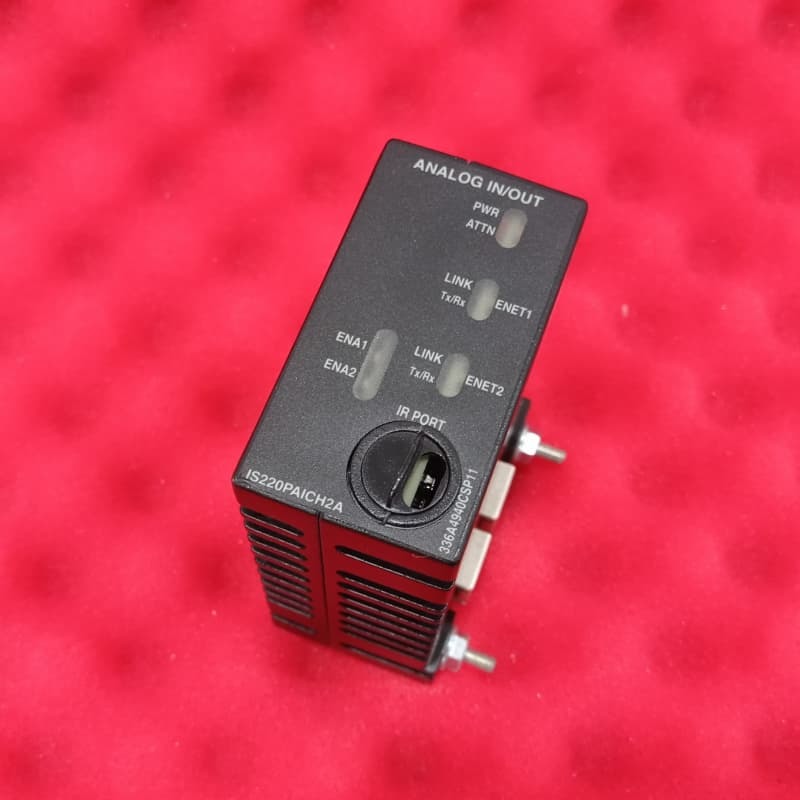

• Teşhis Desteği: LED göstergeleri, hızlı sorun giderme ve sistem bakımı için gerçek zamanlı durum güncellemeleri sağlar.
