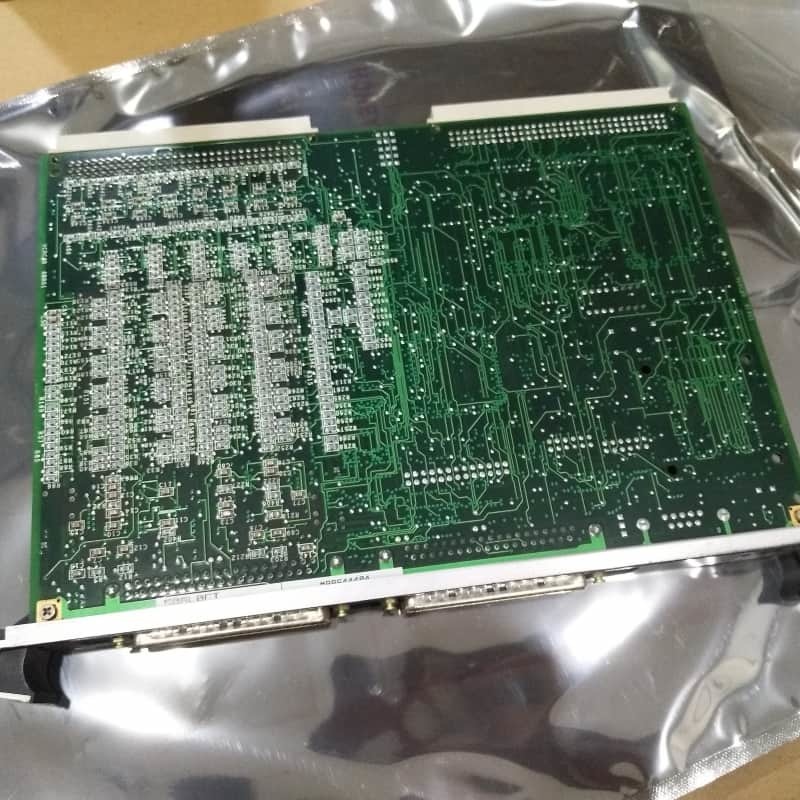

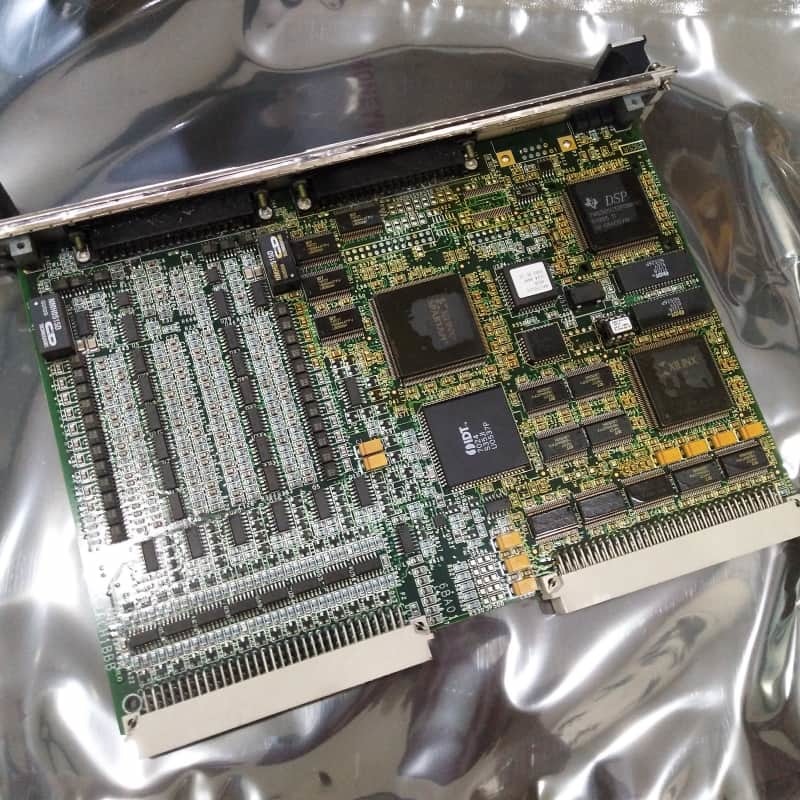

GE IS200VCRCH1B Mark VI türbin kontrolü için ayrık I/O panosu

GE IS200VCRCH1B Kontak Girişi/Röle Çıkışı Kartı

Ürün Detayları:

GE IS200VCRCH1B Mark VI Speedtronic sisteminde, VCCC kartına tek yuvalı bir alternatif olarak işlev gören bir Ayrık Giriş/Çıkış kartıdır. Kuru kontak girişlerini ve röle çıkışlarını yönetir, 48 kuru kontak için TBCI ve 12 manyetik röleli TRLYH1B röle kartlarıyla entegre olur.

Kalıplanmış fişler aracılığıyla VME rafına kablolanır, kritik türbin değişkenleri için yüksek hızlı taramayı ve kontak olaylarını izlemek için 1 ms çözünürlüklü bir SOE kaydediciyi destekler. Hem simpleks hem de TMR sistemleriyle uyumludur, gürültüyü bastırmak için optik izolatörler ve 4 ms filtreler kullanır, güvenilir sinyal işleme sağlar. Hata toleransı için TMR kurulumlarında oylamayı etkinleştiren VCMI ile VME arka panosu üzerinden iletişim kurar.

Temel Özellikler:
Giriş/Çıkış Kapasitesi: Yapılandırılabilir ilk 6 röle ile kuru kontaklar veya solenoid kontrolü için 48'e kadar kuru kontak girişi ve 12 röle çıkışını yönetir.

Yüksek Hızlı İzleme: Kritik değişkenler için 1 ms tarama ve kontak titreşimini ve ≥6 ms'lik darbeleri yakalamak için SOE kaydı sunar.

TMR Uyumluluğu: Hata toleransı için VCMI kartları aracılığıyla giriş oylamayı etkinleştiren JR1/JS1/JT1 konektörleri ile üçlü yedeklemeyi destekler.

Esnek Güç: Röle çıkışları, atlama teli seçilebilir sigortalar ve kart üzerindeki bastırma ile 125V DC, 115V AC veya isteğe bağlı 24V DC kullanır.

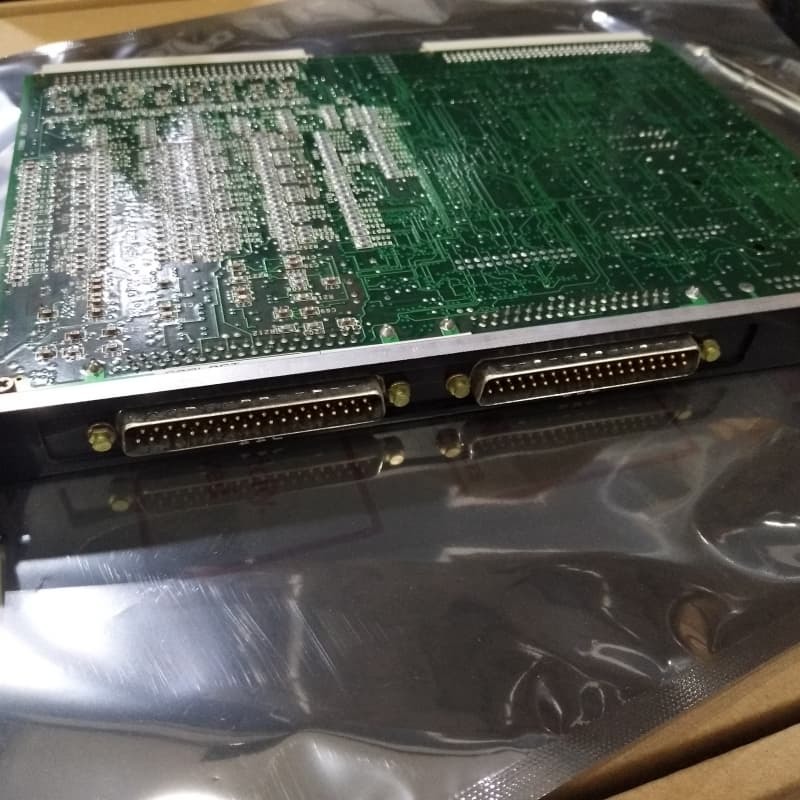

Kompakt Tasarım: Ön panel J33/J44 konektörleri ve teşhis LED'leri (çalışıyor/arıza/durum) ile tek yuvalı form faktörü.

Güvenilirlik Özellikleri: Optik izolasyon, gürültü filtreleri ve kablo bağlantısının kesilmesi veya iletişim kaybı durumunda arızaya karşı güvenli röle enerjisizleştirme.
