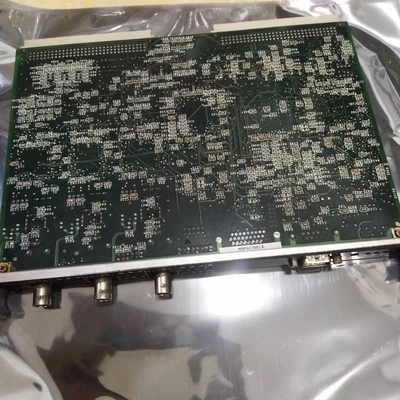

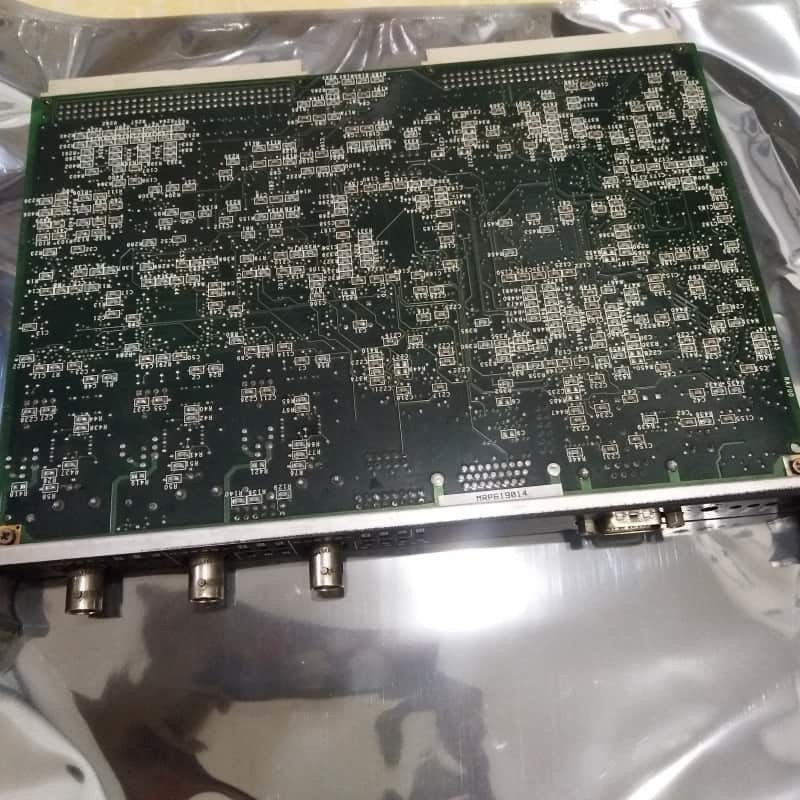

GE IS200VCMIH2B VME Veri Yolu Ana Kontrol Kartı Mark VI

GEIS200VCMIH2BMark VI türbin kontrol sistemindeki bir VME otobüs ana denetleyici kartıdır ve IONet üzerinden I/O kartları, kontrol modülleri ve koruma modülleri arasındaki iletişimi kolaylaştırır.Hem basit hem de TMR yapılandırmalarını destekler., TMR modelleri ile üç I/O kanalı ve diğer kontrol modülleri üzerinden iletişim kurmak.

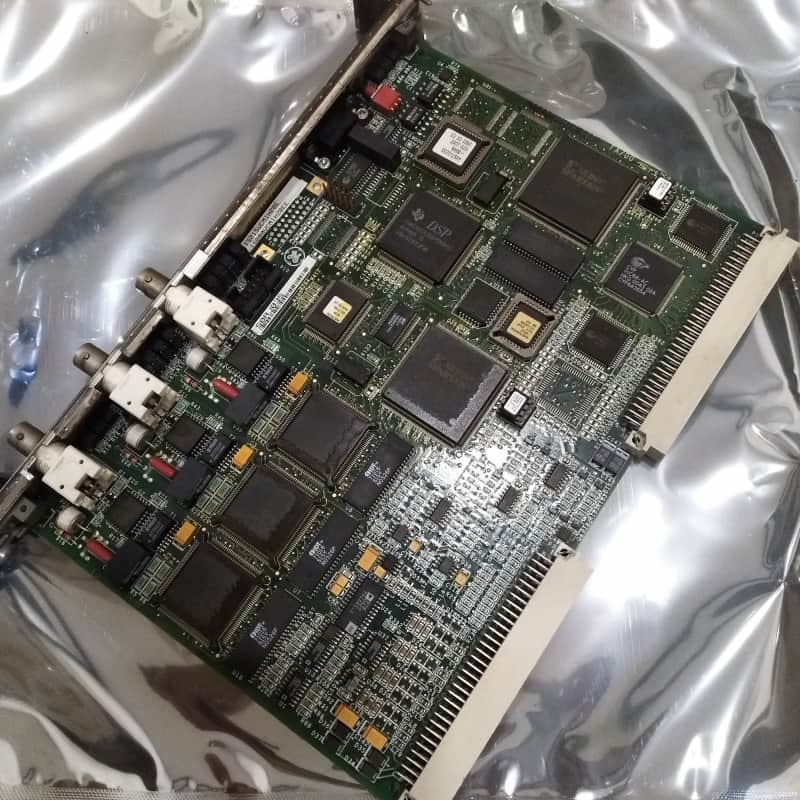

Texas Instruments TMS320C32 32 bit DSP ile donatılmış, çift portlu bellek, SRAM (64k × 32) ve flash bellek (128k × 8) özelliklerine sahiptir.bir RS-232C seri portuMerkezi Kontrol Modülü'nün ilk yuvasına monte edilmiş, giriş verileri için yazılım uygulanan hata toleransı oylamasını kullanır, gaz, buhar,ve rüzgar türbini uygulamaları.

Özellikleri:

Çift yapılandırma desteği:Sade veya TMR sistemlerinde çalışır, yedekleme ihtiyaçlarına uyarlanır.

Güçlü iletişim:Modüller ve I / O rafları arasında sorunsuz veri aktarımı için Ethernet (IONet), VME otobüsü, seri ve paralel portları entegre eder.

SIFT Oylama:IONet bağlantılarından gelen giriş verilerine oy vererek hata toleransını arttırır ve denetleyicilere doğru veri aktarımını sağlar.

Güçlü İşleme:Verimli sinyal işleme ve gerçek zamanlı kontrol için özel belleğe sahip 32 bitlik bir DSP kullanır.

Kapsamlı teşhis:İşlemci durgunluğu algılama ve yedeklilik bilgilendirme alarmları için bir gözcü saatçisi (150 ms) içerir.

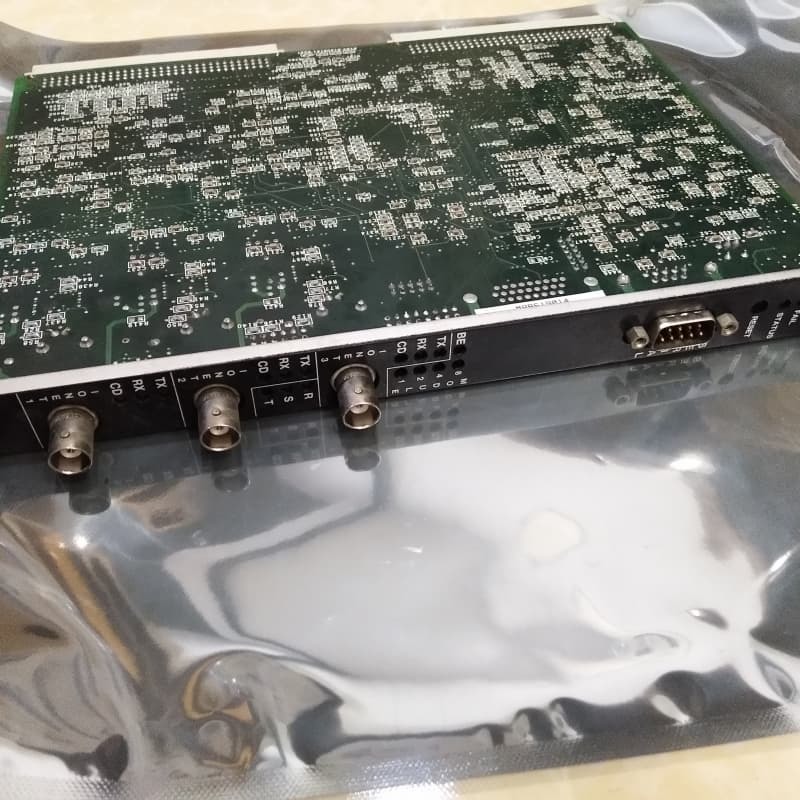

Dayanıklı donanım:Endüstriyel esneklik için tasarlanmış LED'ler, konektörler (IONet, seri) ve FPGA'lar, transformatörler ve entegre devreler gibi bileşenlerle ön bir yüz plaka özelliği taşır.

Mark VI Entegrasyon:Speedtronic sistemleri için kritik, daha önceki Mark V yeteneklerinin ötesinde genişletilmiş türbin uygulamalarını destekler.
