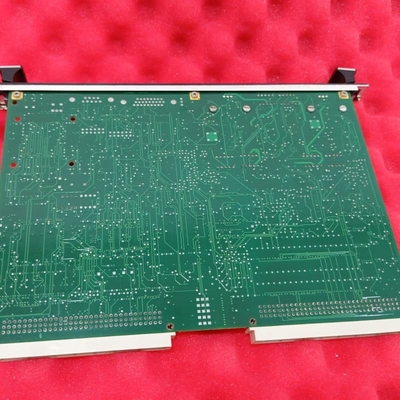

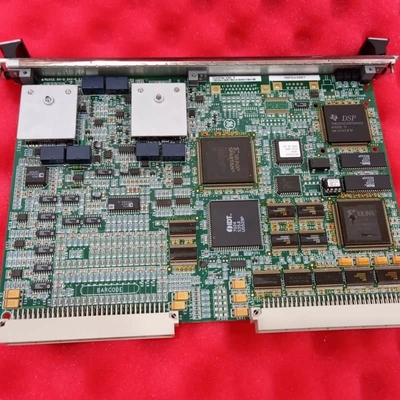

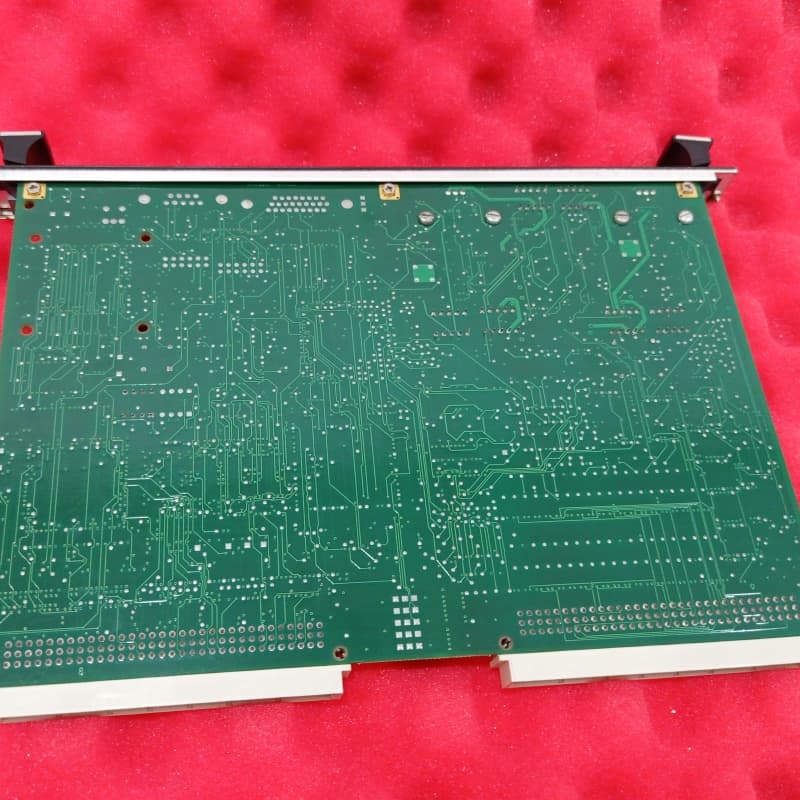

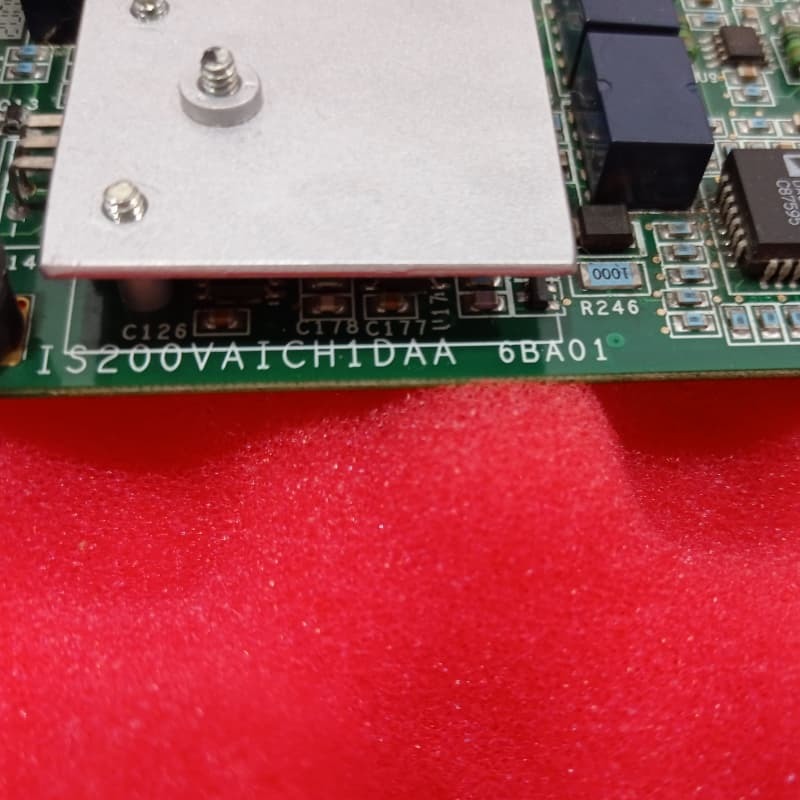

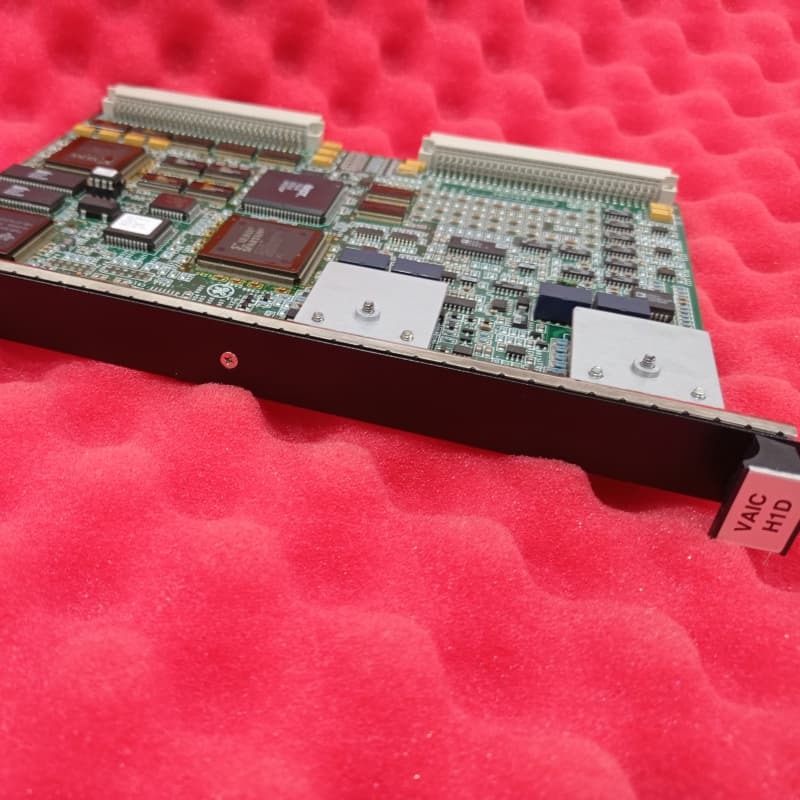

GE IS200VAICH1DAA VME Mark VI Türbin Kontrolü için Analog Giriş Kartı

GE IS200VAICH1DAA Mark VI kontrol sisteminde hem simpleks hem de TMR konfigürasyonlarını destekleyen bir Analog Giriş/Çıkış Kartıdır. 20 analog giriş ve 4 analog çıkışı yönetir, analog sinyalleri VME arka paneli aracılığıyla kontrolcüye iletilmek üzere dijital değerlere dönüştürür ve çıkış akımları için tersini yapar.

TMR kurulumlarında, giriş sinyalleri her biri bir VAIC'e sahip üç VME rafına (R, S, T) yayılır; çıkışlar, arıza toleransını sağlamak için sinyalleri üçünden de birleştiren özel bir devre kullanır. Simpleks modda, tek bir VAIC tüm sinyalleri işler. J3/J4 mandallı konektörler aracılığıyla TBAI terminal kartlarıyla entegre olur, 18V sürüş voltajı ile 1000ft #18 kablo üzerinde 800Ω'ya kadar yükleri destekler. Mark VI serisinin bir parçası olarak, Speedtronic teknolojisi ile türbin kontrolünü geliştirir.

Özellikler:
G/Ç Kapasitesi: İki terminal kartı aracılığıyla yönetilen 20 analog giriş ve 4 çıkış.

Yedeklilik Desteği: Üç VAIC'li TMR konfigürasyonu arıza toleransını sağlar; simpleks modu, kolaylaştırılmış bir çalışma sunar.

Sinyal İşleme: Kontrolcü iletişimi için analog-dijital sinyalleri ve çıkış akımları için dijital-analog sinyalleri dönüştürür, uzun kablolar boyunca bütünlüğü korur.

Uyumluluk: TBAI terminal kartlarıyla çalışır, 800Ω yükleri ve 18V sürüş voltajı ile 1000ft kablolamayı destekler.

Endüstriyel Uyarlanabilirlik: Mark VI sistemleriyle entegre olur, kompresör durma tespiti ve türbin kontrol uygulamalarında güvenilir performans sağlar.

Kolay Kurulum: J3/J4 mandallı konektörler aracılığıyla bağlanır; teşhis ışıkları, güç verildikten sonra sistem sağlığını gösterir.
