GE IS200TPROH1BBB Mark VI Türbin Koruma Kartı

GE IS200TPROH1BBB Mark VI serisinde yer alan, türbin emniyet sistemleri için kritik öneme sahip bir koruma kartıdır. Üçlü yedekli VPRO kartlarına temel sinyalleri sağlayarak, bağımsız bir acil durum aşırı hız ve senkronizasyon koruma sistemi oluşturur. Bu kurulum, birincil türbin kontrolünden ayrı olarak çalışır ve güvenilir emniyet tepkileri sağlar.

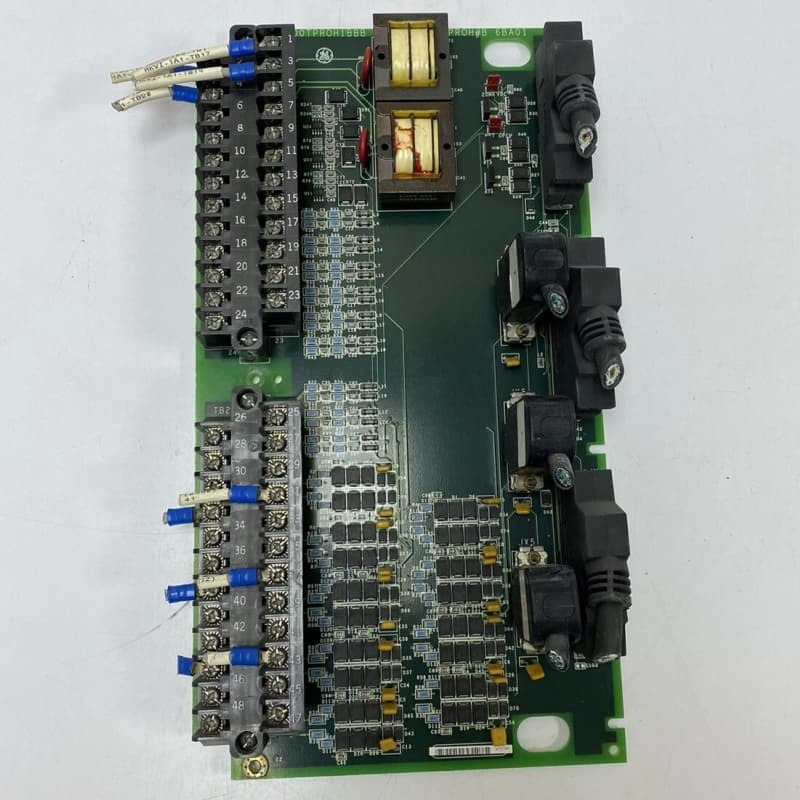

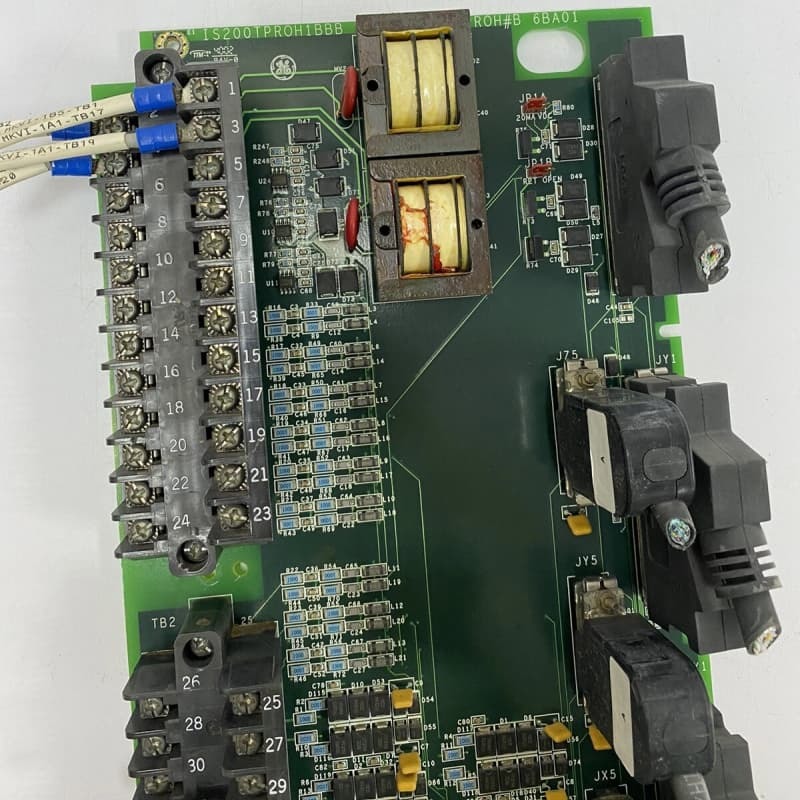

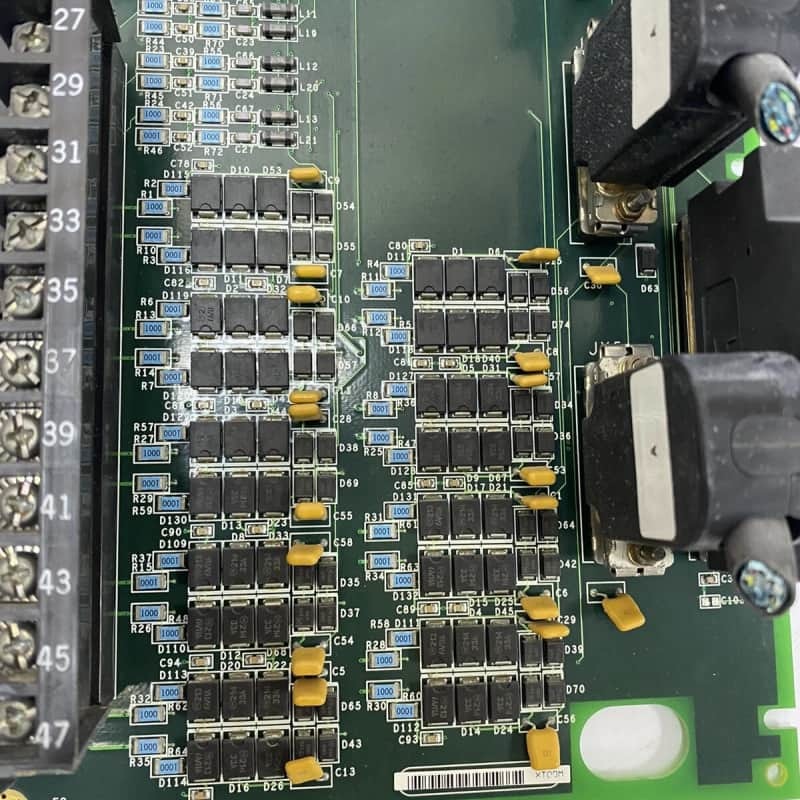

Fiziksel olarak, uzun dikdörtgen kart, sol kenarında iki büyük siyah terminal bloğu, sarı bileşenlere sahip kırmızı röleler, kırmızı MOVs, üç dikey değişken direnç, küçük sarı kapasitörler ve siyah diyotlar içerir. VPRO kartlarına ve TREx terminal kartlarına bağlanarak, gezi solenoidi kontrolü ve acil durum gezi fonksiyonları için sinyal akışını kolaylaştırır.

Özellikler:
Emniyet-Kritik Sinyalleme: VPRO kartlarına hız, sıcaklık ve voltaj sinyalleri sağlayarak, bağımsız acil durum aşırı hız ve senkronizasyon koruması sağlar.

Yedeklilik Entegrasyonu: Birincil kontrollerden ayrı emniyet sistemlerinde arıza toleransı sağlayarak, üçlü yedekli VPRO kartlarıyla çalışır.

Gezi Kontrolü: Türbin gezilerini tetikleyebilen TREx ve TRPx  kartları aracılığıyla, üç adede kadar gezi solenoidini destekler.

Röle Yönetimi: VPRO, solenoidleri yönetmek için oylama gruplarında 12 TREG rölesini kontrol eder; gelişmiş yedeklilik için ikincil bir TREG, J4 üzerinden sürülebilir.

Sağlam Donanım: Endüstriyel türbin ortamlarında dayanıklı performans için tasarlanmış terminal blokları, röleler, MOVs ve dirençler içerir.
