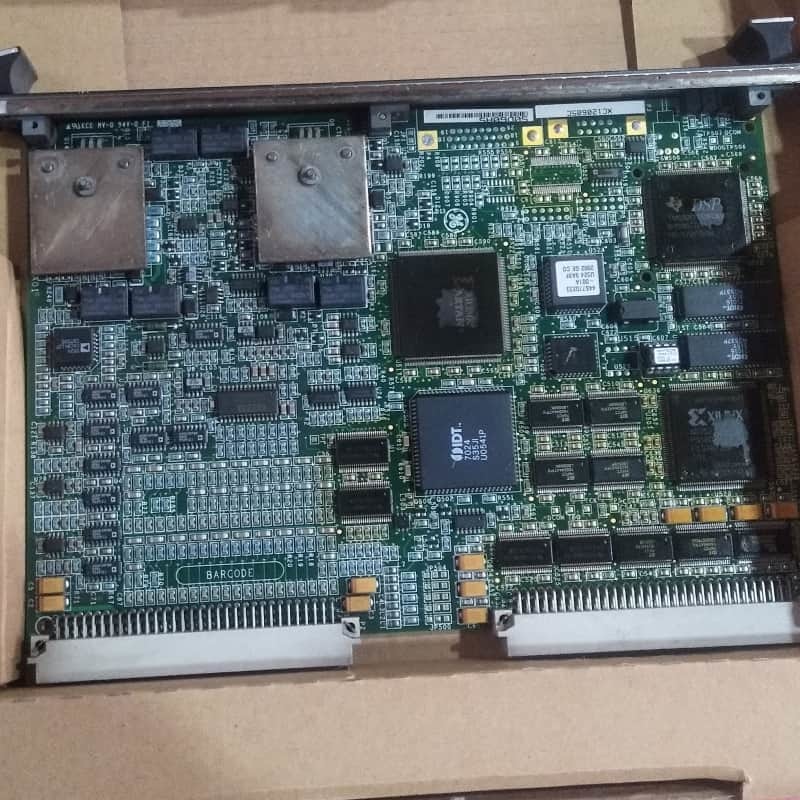

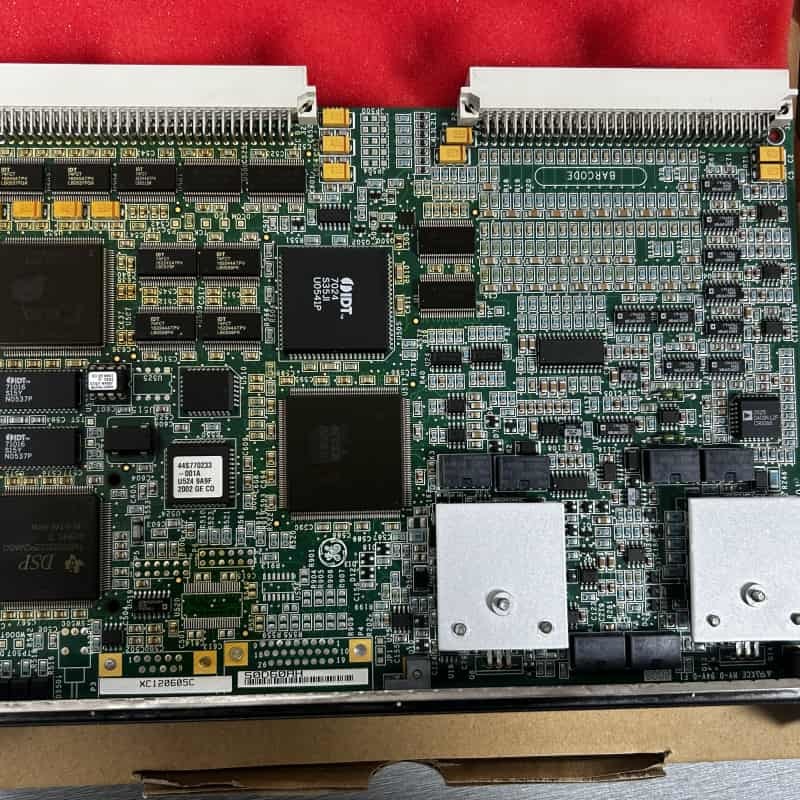

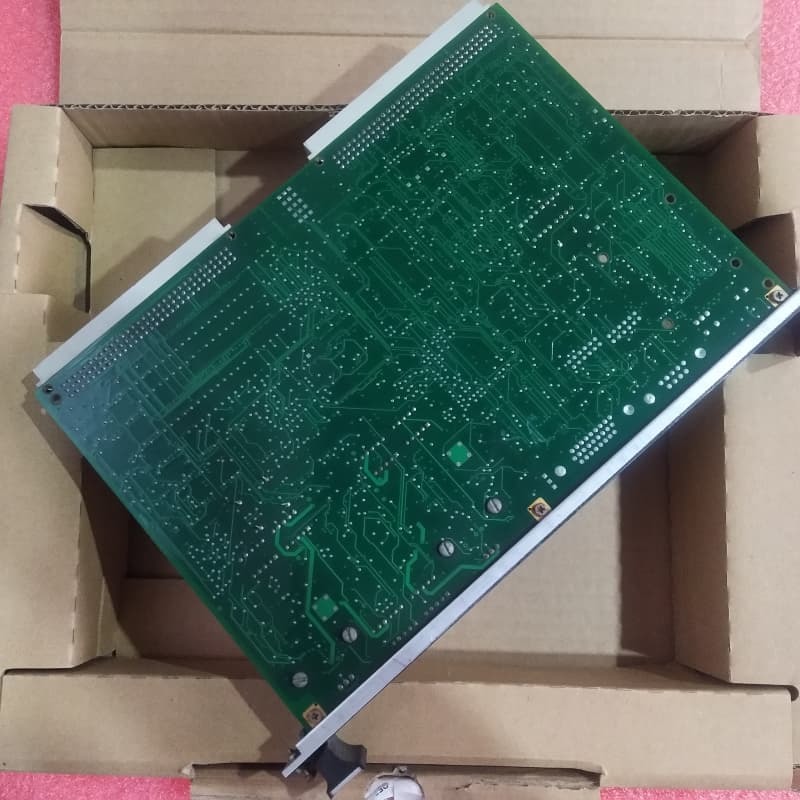

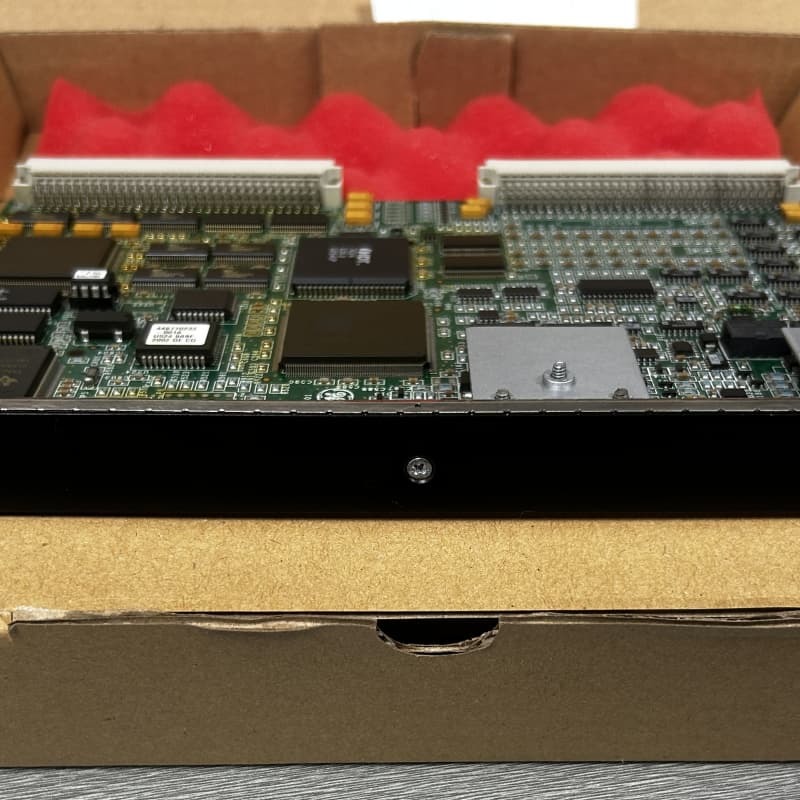

GE IS200VAICH1D VME Mark VI Türbin için Analog Giriş Kartı

GE IS200VAICH1D GE'nin Mark VI türbin kontrol sistemlerindeki VAIC sisteminin bir parçası olan bir Kontak Giriş Grubu İzolasyon terminal kartıdır. 20 analog giriş ve 4 analog çıkışı işler, analog sinyalleri VAIC işlem kartı aracılığıyla dijitale dönüştürür ve verileri VME arka paneli aracılığıyla denetleyiciye iletir. Hem simpleks hem de TMR kurulumlarını destekler—TMR konfigürasyonları, yedeklilik için sinyalleri üç VME rafına (R, S, T) yayar.

Önceki VAIC nesilleriyle uyumlu olup, TBAIH1B terminal kartları ve tüm DTAI revizyonları ile çalışır, 500Ω yük direnci ile 1000 feet #18 kablo üzerinde 20 mA çıkış sürer. Kurulum, kartı bir VME rafına sabitlemeyi içerirken, çalışma, giriş türlerini ve çıkış aralıklarını yapılandırmak için jumper'lara bağlıdır.

Özellikler:

G/Ç Kapasitesi: Terminal kartı başına 20 analog giriş ve 4 çıkış, 10 giriş/2 çıkış ile.

Yedeklilik Desteği: Hata toleransı için sinyalleri üç VME rafına dağıtan TMR sistemleriyle uyumlu, ayrıca simpleks kurulumlar.

Sinyal İşleme: Doğru sinyal çevirisi için sinyal koşullandırma, A/D/D/A dönüşümü ve bir analog çoğullayıcı entegre eder.

Teşhis: Ön panel LED'leri çalışma durumlarını gösterir; donanım/sistem limit kontrolleri, TMR sinyal doğrulaması ve TBAI ID çipleriyle uyumluluk kontrolleri içerir.

Uyumluluk ve Esneklik: Eski VAIC kartlarıyla çalışır, jumper'lar aracılığıyla çeşitli giriş/çıkış türlerini destekler ve gaz türbinleri için kompresör durma tespiti sağlar.

Endüstriyel Dayanıklılık: Uzun kablo mesafelerinde kararlı performans ve alarmlar için yapılandırılabilir parametrelerle zorlu ortamlar için tasarlanmıştır.
