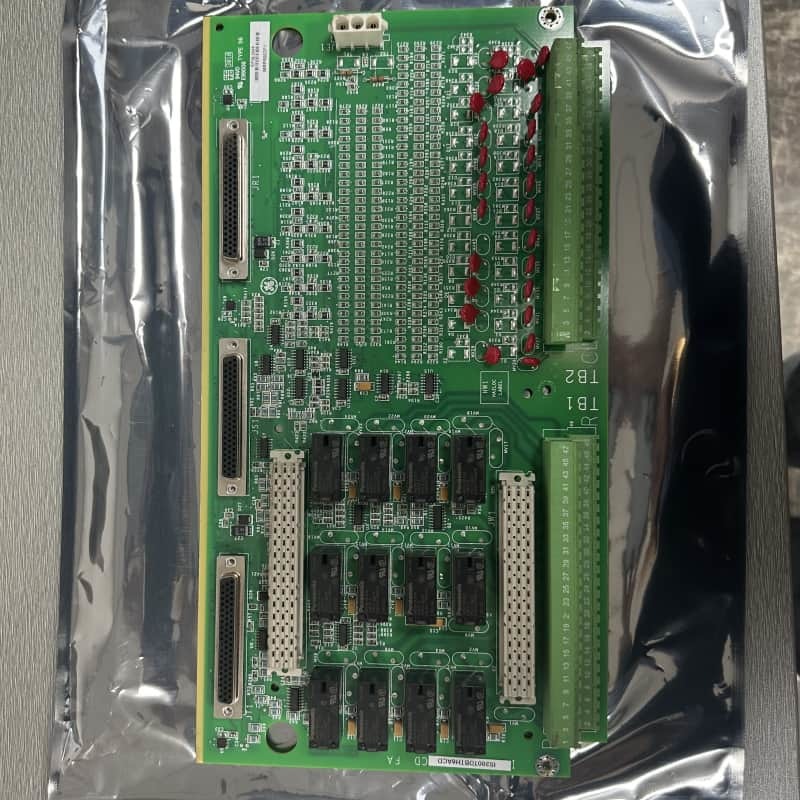

GE IS230TDBTH6A Türbin Kontrolü için Ayrık Giriş Çıkış Terminal Kartı

GE IS230TDBTH6A(IS200TDBTH6ABC) Mark VI serisinde, DIN rayı veya düz montajlı TMR  sistemleri için tasarlanmış güçlü bir Ayrık Giriş/Çıkış Terminal Kartıdır. 24 grup izoleli kontak girişi (nominal 125V DC) kabul eder ve isteğe bağlı bir WROBH1 kartı aracılığıyla genişletilebilen 12 Form-C rölesine sahiptir. 49 metal oksit varistör (MOV) ve giriş filtreleri ile donatılmış olup, ani yükselmeleri ve yüksek frekanslı gürültüyü bastırarak zorlu endüstriyel ortamlarda sinyal bütünlüğünü sağlar.

Mark VI sistemleriyle uyumlu olup, D tipi konektörler aracılığıyla üç PDIO G/Ç paketine bağlanır ve her paket R, S veya çift kontrolcüye bağlı Ethernet üzerinden kontrolcülerle iletişim kurar. Kurulum, 12-24 AWG kablolarla iki 48 terminalli bloğa (röleler için TB1, girişler için TB2) bağlantı sağlayan bir sac taşıyıcıya montajı içerir. Donanım köprüleri yoktur, WROBH1 seçeneği ise röle gücünü kontrol etmek için 6 köprü kullanır.

Temel Özellikler
Giriş/Çıkış Kapasitesi: 24 grup izoleli kontak girişi (125V DC) ve 12 Form-C rölesi, WROBH1 aracılığıyla isteğe bağlı genişletme ile.

Sağlam Koruma: 49 MOV ve giriş filtresi, endüstriyel güvenilirlik için kritik olan ani yükselmelere ve gürültüye karşı koruma sağlar.

TMR Uyumluluğu: Yedekliliği sağlayan TMR kontrolcüleri ile Ethernet tabanlı iletişim için üç PDIO paketi ile entegre olur.

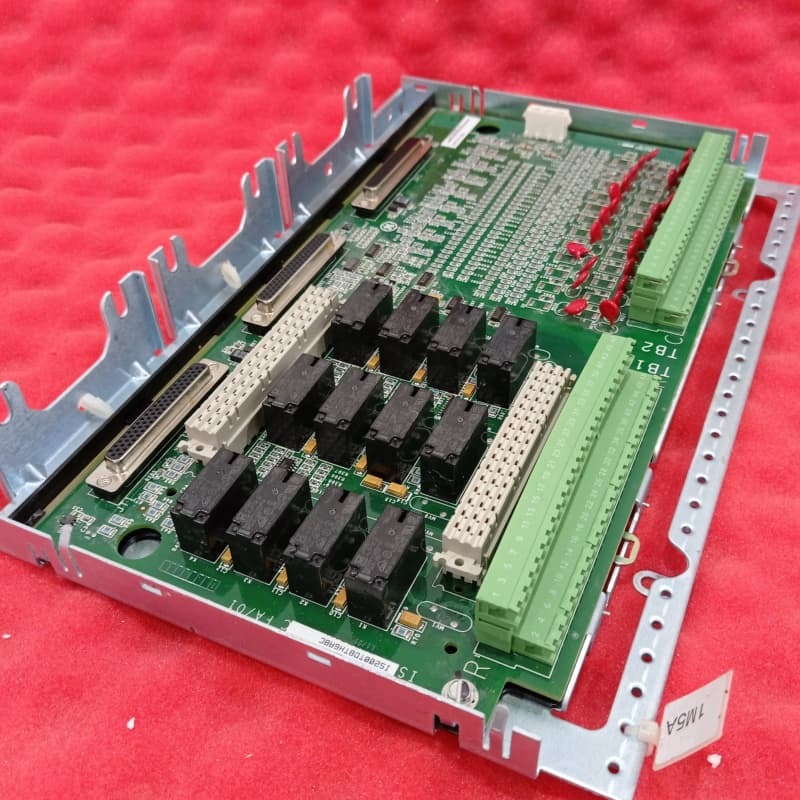

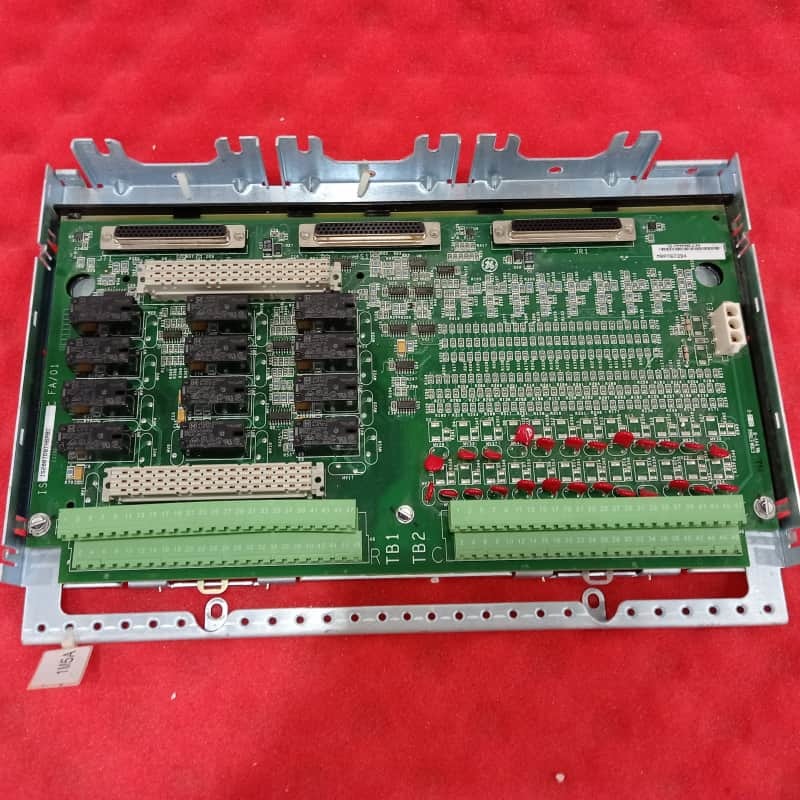

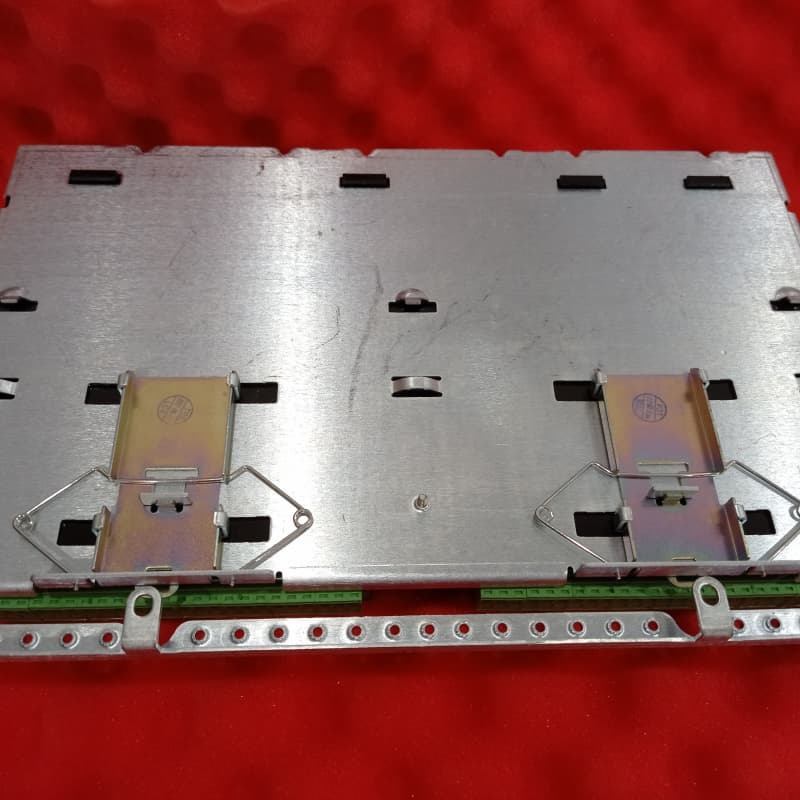

Esnek Montaj: Düzenli kablolama için takılabilir Euro tarzı terminal blokları (TB1/TB2) ile sac taşıyıcı aracılığıyla DIN rayına veya kabine monte edilebilir.

Basitleştirilmiş Yapılandırma: Donanım köprüleri yok; isteğe bağlı WROBH1 kartı, kuru kontak ihtiyaçlarına uyum sağlayarak röle gücünü etkinleştirmek/devre dışı bırakmak için 6 köprü kullanır.

Teşhis: Verimli sorun giderme için PDIO paketlerine geri bildirim sağlayarak WROBH ile röle kontaklarını ve sigorta durumunu izler.
