GE IS200SSCAH2AGD Seriyel İletişim I/O Terminalleri

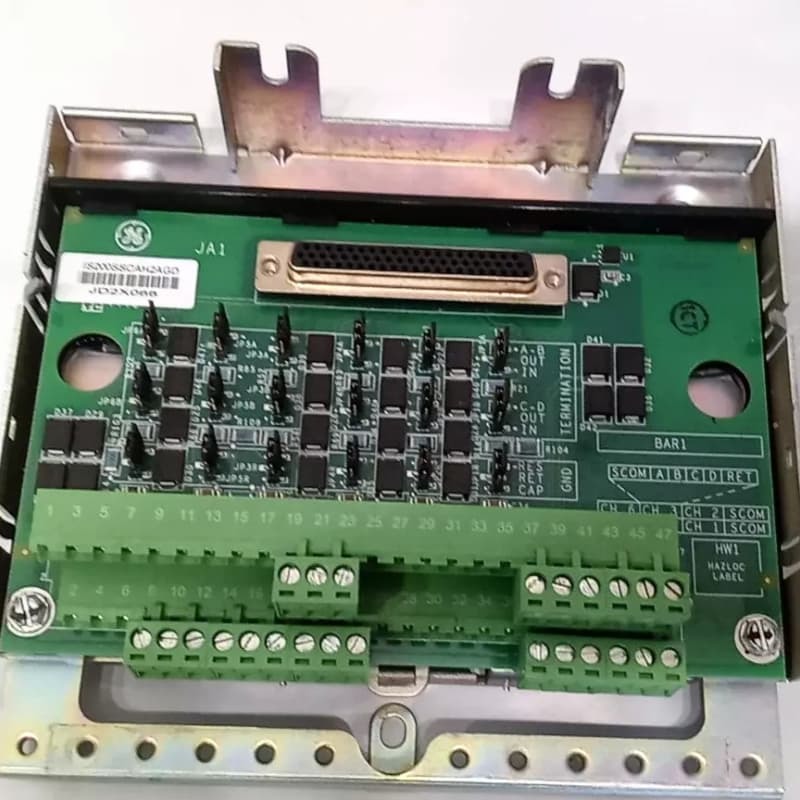

GE IS200SSCAH2AGD Mark VI serisi için endüstriyel kontrol sistemleri için seri iletişim yetenekleri sağlayan bir seri iletişim G/Ç sonlandırma kartıdır. RS-232C, RS-485 veya RS-422 sinyalleri gönderebilen 6 iletişim kanalına sahiptir ve Ethernet üzerinden kontrolcüye bağlanan ve bir DC-37 pin konnektörüne takılan PSCA G/Ç bileşenleriyle uyumludur. Esnek montaj seçenekleri arasında metal bir braket ve plastik izolatör ile bir DIN rayına montaj veya 18 AWG korumalı bükümlü çift kablo ve 48 terminalli dik açılı bir fiş kullanılarak doğrudan bir kabine cıvatalama yer alır.

Özellikler:
İletişim Yeteneği: 6 kanal çeşitli seri sinyalleri destekler ve RS-422/RS-485 sistemleri 8'e kadar musluğu destekler.

Esnek Yapılandırma: Terminal dirençleri jumper'lar (JP1A-JP6A, JP1B-JP6B) aracılığıyla seçilir ve JP1R-JP6R, dönüş tipinin SCOM ile ilişkisini belirler.

Fiziksel özellikler: Yüzeye montaj teknolojisi, boyut 15,9cm×10,2cm, çalışma sıcaklığı -30 ila 65℃.

Teşhis fonksiyonu: Kart seri numarası ve türü gibi bilgileri depolayan salt okunur bir kimlik çipi içerir; bu bilgiler PSCA bileşeni tarafından donanım uyumluluğunu tespit etmek için sorgulanabilir.

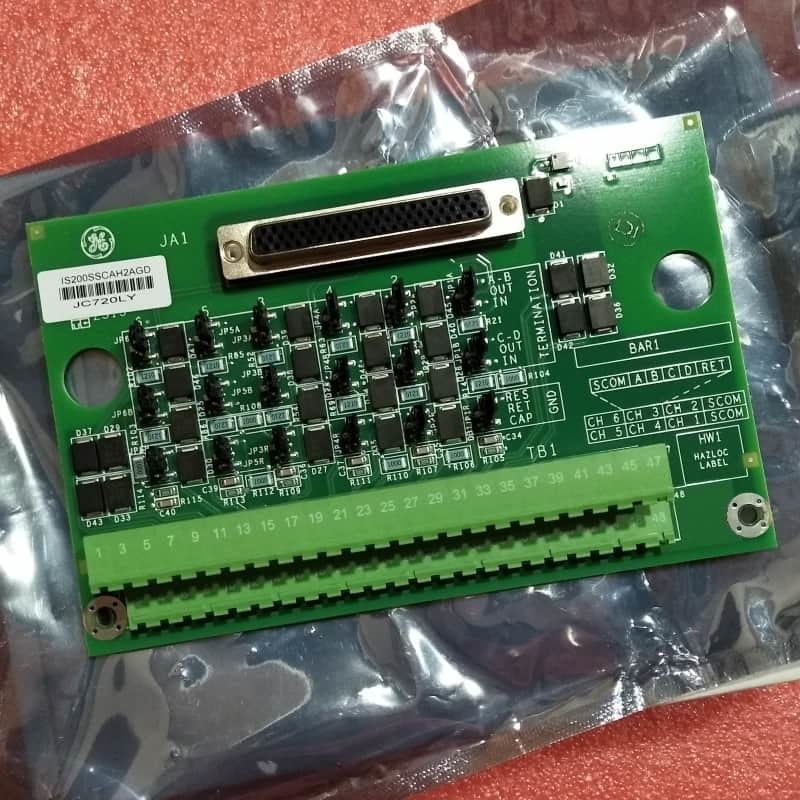

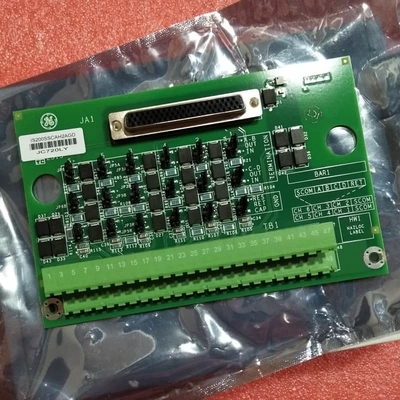

Yapısal tasarım: Uzun kenarda 37 pinli dişi bir kablo konnektörü ve salt okunur bir bellek çipi U1 bulunur ve karşı tarafta, kolay kurulum için her iki tarafta iletken delikler ve dairesel kesikler bulunan 48 bitlik bir terminal bloğu bulunur.
