GE IS200RCSBG1BAA RC Snubber Kartı 100 mm Ağ Genişi

GE IS200RCSBG1BAA diyotları ve Silikon Kontrollü Doğrultucuları (SCR'ler) aşırı gerilim hasarından korumak için tasarlanmış bir 620 Çerçeve RC Snubber Kartıdır. Güç elektroniği sistemlerinde kritik bir bileşen olarak, temel snubber devresi sağlayarak kararlı çalışmayı garanti eder; köprü konfigürasyonu başına bir kart gereklidir.

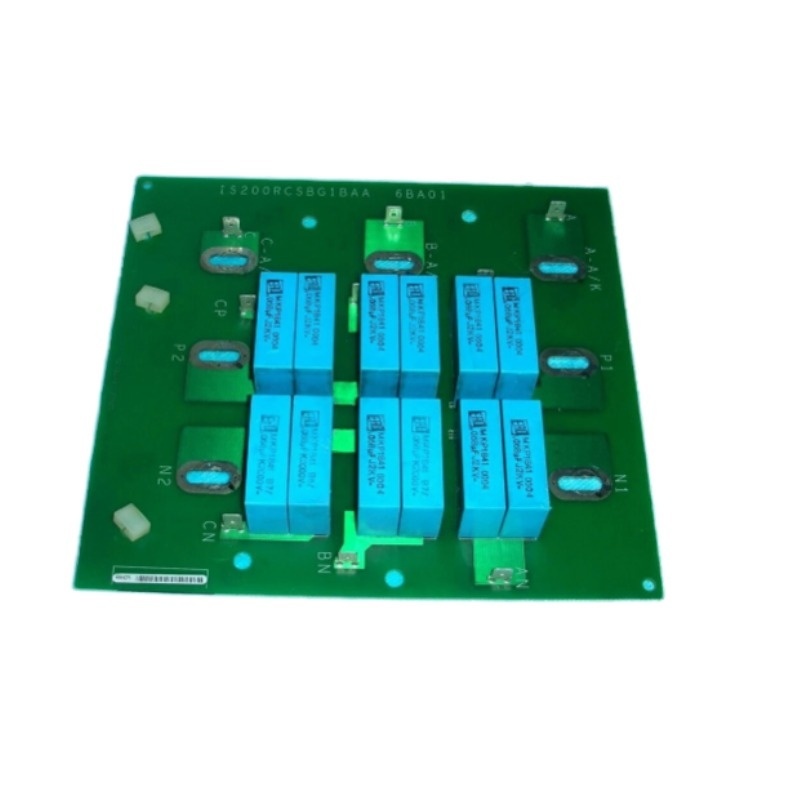

Altı çift halinde düzenlenmiş on iki yüzeye monte edilmiş kapasitöre sahip olup, her kapasitör 0,095–0,150 µF kapasitans aralığı ve 8,5 Apk kelepçeleme akımı sunar. Bu konfigürasyon, gerilim yükselmelerinin ve geçici akımların hassas kontrolünü sağlar. Her kapasitör çifti, kurulumu ve bakımı kolaylaştıran özel bir geçmeli konektöre hizalanır. Kart ayrıca, güvenli elektrik bağlantılarını kolaylaştıran N1, N2, P1, P2, A-A/K, B-A/K ve C-A/K olarak etiketlenmiş yedi iletken halkalı terminal bağlantısı içerir.

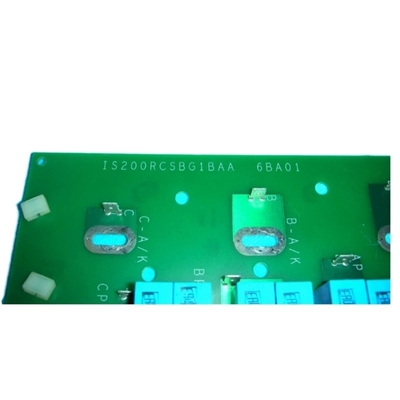

General Electric logosu ve 6BA01 gibi ürün kodlarıyla işaretlenmiş kart, kolay montaj için iki köşede fabrikada delinmiş deliklere sahiptir. İşlevi, uygulama gereksinimleri, kullanım önlemleri ve değiştirme prosedürleri hakkında kapsamlı ayrıntılar için, kullanıcılar güvenli ve etkili çalışmayı sağlamak üzere GE'nin resmi belgelerine başvurmalıdır.
