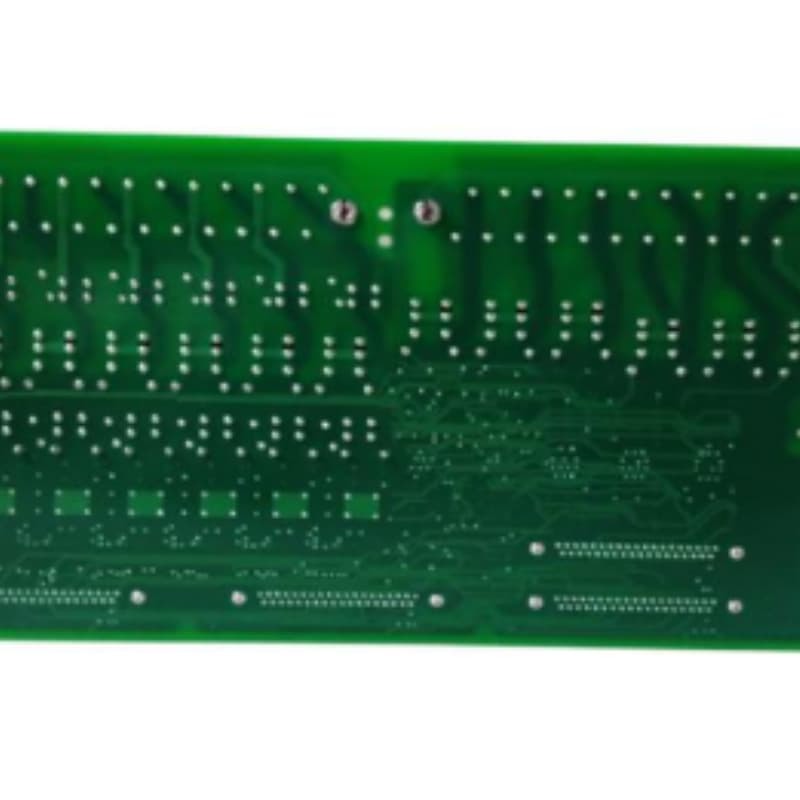

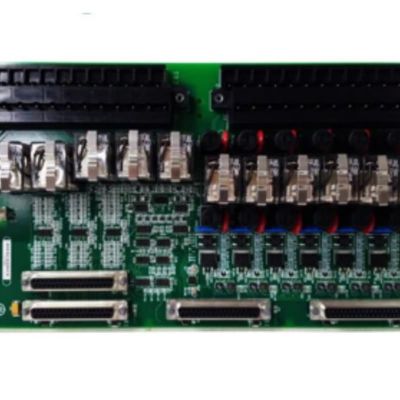

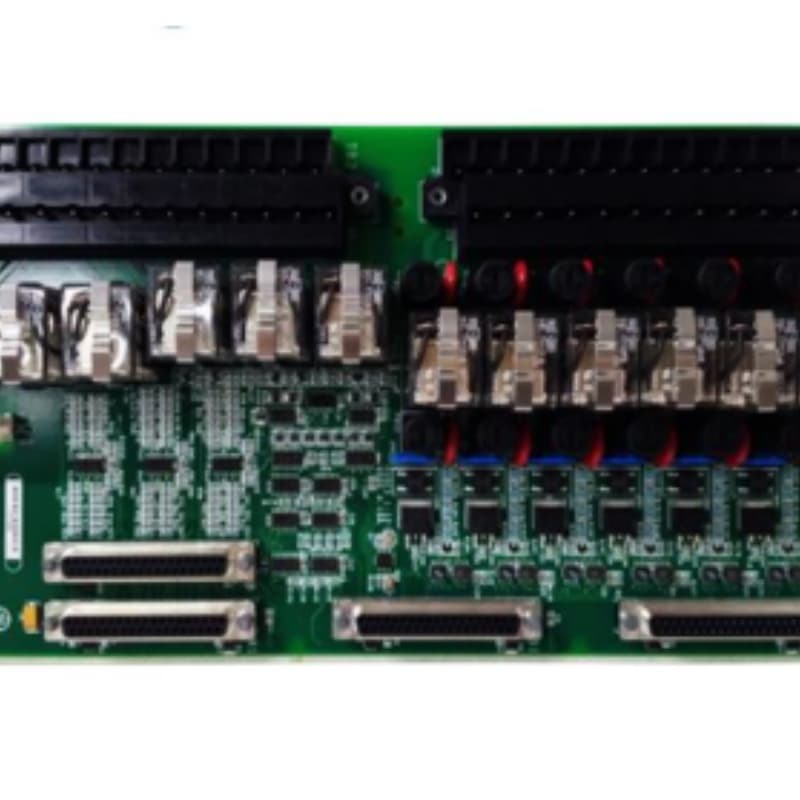

GE Mark VI IS200DAMEG1ABA Kapı Amplifikatörü / Arayüz Kartı

Ürün Açıklaması:

IS200DAMEG1ABA General Electric (GE) tarafından geliştirilen bir kapı amplifikatörü/arayüz kartıdır ve GE'nin iletim kontrol sisteminin bir parçasıdır ve esas olarak Innovation Series kontrol raflarında kullanılır. Düşük voltajlı tahrik trenindeki güç anahtarlama cihazlarını (örneğin, IGBT'ler) kontrol rafına bağlamak için kullanılır ve üçü arasında önemli bir arayüz bileşenidir.

Temel işlevi, toplayıcı terminalleri, yayıcılar, IGBT kapıları ve kontrol çerçevesinin köprü karakteristik arayüz kartı (BPIA kartı) arasında yükseltilmemiş, güç girişi olmayan bir arayüz bağlantısı sağlamaktır.

Bu kart, GE Mark VI serisinin Kapı Sürücü Amplifikatörü/Arayüz Kartlarından biridir, altı varyanttan biridir, 65 çerçevelik bir tahrik gücü seviyesine uyarlanmıştır, faz bacaklı tahrik sistemleri için uygundur ve üç fazı (A, B, C) tek bir kartta destekleyebilir. Üç fazın tamamı için ortak bir IGBT modülü ile.

Özellikler:

1.Arayüz işlevi: sadece arayüz bağlantısı için, sinyal yükseltmesi ve güç girişi yok. BPIA kartına giriş ve çıkış bağlantıları, üç konektör aracılığıyla gerçekleştirilir: CPL (C-fazı, U olarak etiketlenir), BPL (B-fazı, V olarak etiketlenir), APL (A-fazı, W olarak etiketlenir).

2.Yapı ve Bağlantılar: Her biri farklı bir pin işlevine sahip 6 konektör içerir, örneğin 5 numaralı pin ortak terminaldir, üst köprü kolu IGBT modelindeki her fazın yayıcısına karşılık gelir. IGBT modülüne lehimlenirler ve aynı anda değiştirilmelidir; elektrik çarpmasını önlemek için işlemden önce kontrol sistemi kapatılmalıdır.

3.Adaptasyon özellikleri:Faz bacaklı tahriklere adaptasyon; tek bir kart, ortak bir IGBT modülünü paylaşan (faz başına birden fazla IGBT olabilir, ancak bu kart için yalnızca bir modül gereklidir) üç fazı kapsayabilir. Tahrik gücü derecesi 65 fps'dir ve altı varyanttan biridir.

4.Güvenlik ve değiştirme: Değiştirme, hem IGBT'yi hem de DAME kartlarını (lehimli bağlantılar nedeniyle) işlemeyi gerektirir ve güç olmadan yapılmalıdır. Kurulum, belirli bir silikon gresinin (örneğin Dow Corning 340) uygulanmasını ve güvenilir bir bağlantı sağlamak için cıvataların belirli bir tork ve sıraya göre sıkılmasını gerektirir.

Teknik Parametreler:
