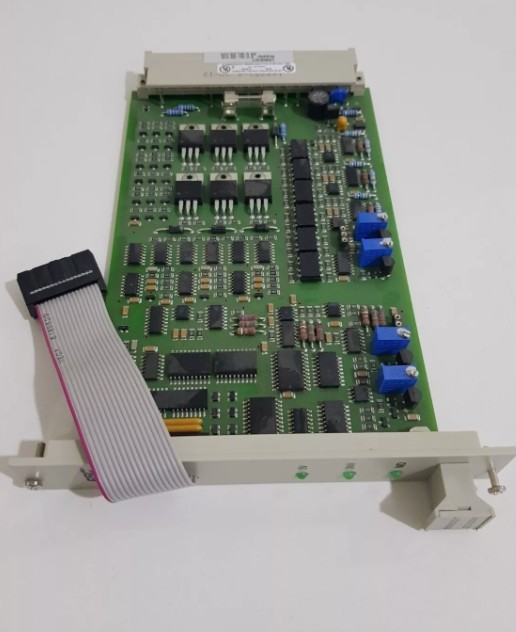

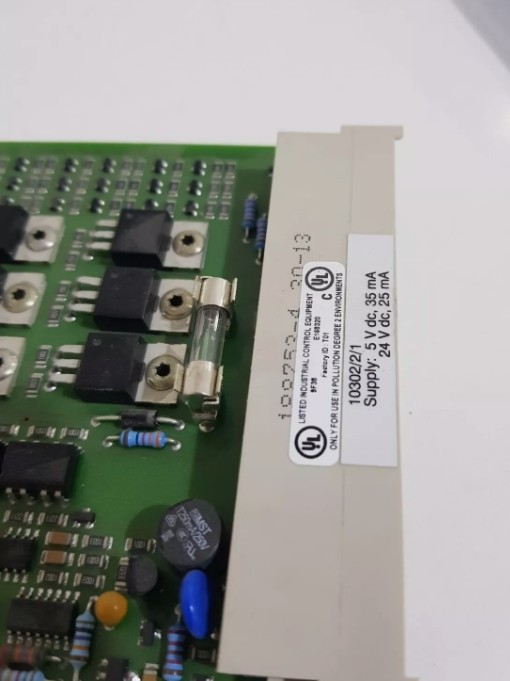

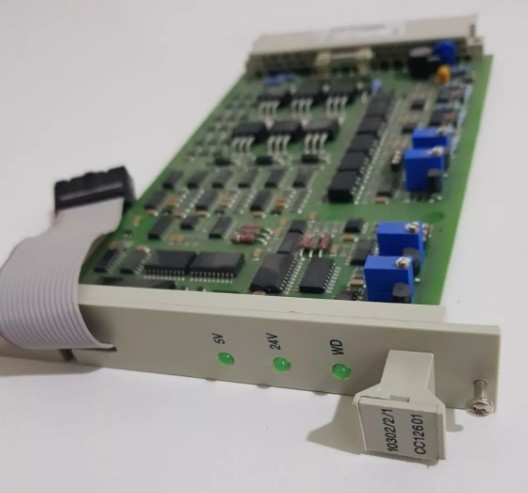

Honeywell 10302/2/1 Watchdog Tekrarlayıcı

Honeywell 10302/2/1 Gözcü Köpeği Tekrarlayıcı

Honeywell 10302/2/1 Watchdog Tekrarlayıcı.pdf

Ürün ayrıntıları:

Watchdog tekrarlayıcı 10302/2/1, I/O modüllerine verilen 5 Vdc ve 24 Vdc'yi izleyen bir modüldür.Gözcü tekrarlayıcısının gözcü çıkışı, güç kaynağı (5 Vdc ve/veya 24 Vdc) izlenen çıkış modüllerinin gözcü girişine bağlanır..

İzleyici köpek tekrarlayıcı aşağıdaki durumlarda gereklidir:

• Çoklu PSU yapılandırmalarında, her bir sonraki 24 Vdc'den 5 Vdc'ye kadar güç kaynağı birimi için, örneğin PSU 2, 3, 4.

• 24 Vdc M24-20 HE veya M24-12 HE güç kaynağı ile besleniyorsa.

• 24 Vdc, 31.0 Vdc'yi aşan güç gerilimleri sağlayabilen bir güç kaynağıyla beslenirse.(24 Vdc güç kaynağının en yüksek çıkış voltajı, 24 Vdc güç kaynağı biriminin tek veya çift arıza koşullarında 37 Vdc'den az olmalıdır.- Evet.

• Gerekli bekçi akımı 900 mA'yi aşarsa.

• Yükseli ve gereksiz olmayan I/O'yu birleştiren yapılandırmalar, gereksiz olmayan I/O bölümünün çıkış modülleri için gözcü çıkışı oluşturmak için.

• 5 Vdc güç kaynağını izlemek için (eğer 5 Vdc izlemesi yapılmıyorsa) gereksiz Merkezi Parçalar ve gereksiz olmayan I/O ile yapılandırmalar

Gözcü tekrarlayıcısı yatay bir otobüs bağlantısı gerektirir.

Her zaman, çıkış modülleri bu gözetleme tekrarlayıcısı tarafından izlenen I/O bölümüne bir gözetleme tekrarlayıcısı yerleştirilmelidir.Bu, birden fazla (gereksiz) I/O bölümü olan konfigürasyonlardaki gözetleyici tekrarlayıcıların, "diğer" I/O bölümü kontrol edecek şekilde monte edilemeyeceği anlamına gelir..

Gözcü köpeği tekrarlayıcısı, güç kaynağı açıkken değiştirilebilir, ama Merkezi Bölüm kapanacak.ya da her iki merkezi parça da gereksiz merkezi parçalar ve gereksiz olmayan I/O ile bir konfigürasyonda kullanılırsa kapatılır..

Gözcü köpek tekrarlayıcısı, DIN 41612'ye uygun erkek bir bağlantı ile donatılır, "d", "b" ve "z" satırları kullanılır.
