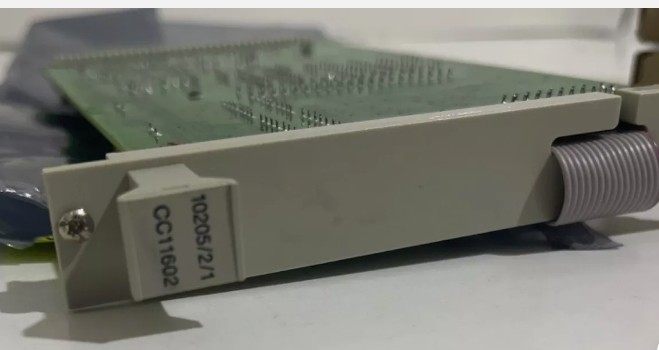

Honeywell 10205/2/1 Hata Güvenli Analog Çıkış Modülü

Honeywell 10205/2/1 Hata Güvenli Analog Çıkış Modülü

Honeywell 10205/2/1 Hata Güvenli Analog Çıkış Modülü.pdf

Ürün ayrıntıları:

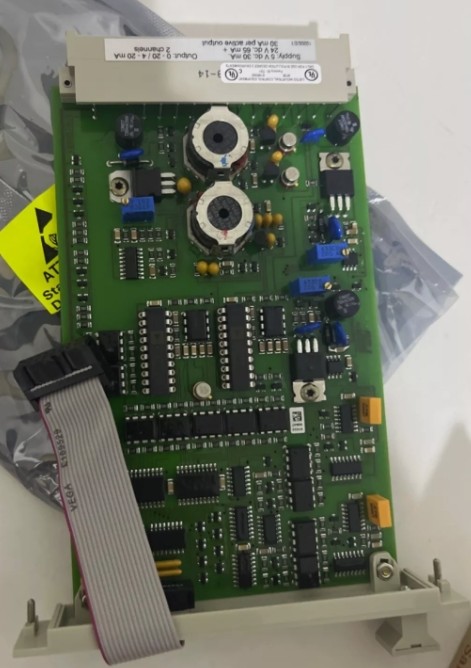

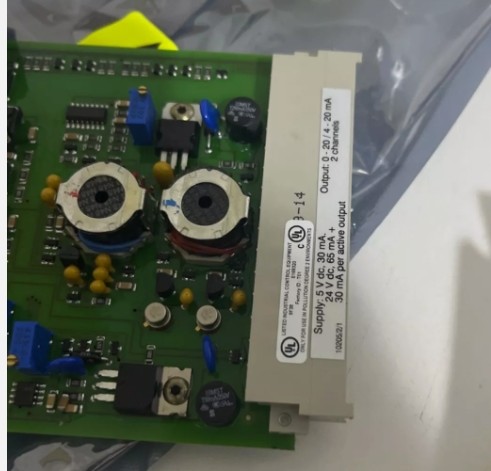

10205/2/1 arızalı analog çıkış modülü, analog kontrol uygulamaları için iki 0 ((4) - 20 mA çıkış kanalına sahiptir.

Yük sadece dirençli veya kapasitif olabilir. İndüktif yükler, analog çıkış modülünün arızalı rapor edilmesine neden olur. İki analog çıkış 24 Vdc ve 5 Vdc'den galvanik olarak izole edilir..

0 V 1 ve 0 V 2 pinleri modülde birbirine bağlanır. Her analog çıkış kanalı, çıkış değeri için 12 bitlik bir D / A dönüştürücü ve çıkış değerini okuyan bir A / D dönüştürücüden oluşur.A/D dönüştürücü kullanarak, D/A dönüştürücüünün düzgün çalışmasını kontrol etmek mümkündür.Yapılandırılmış işlem güvenliği süresi içinde, analog çıkışlar şunlar için test edilir:

• doğru çıkış değeri (şu anki değer ± 5%),

• enerjiden kurtulma kabiliyeti ve

• Analog çıkışlar arasındaki çapraz ses.

Eğer I/O arka planları kullanılırsa, analog çıkış modülü 10205/2/1 her bir kanalda bir 10205/A/. modülü gerektirir.Gözcü köpeği ve/veya işlemciyi çıkışların enerjisini kesmeye yetkilendiren, uygulama değerinin sonucundan bağımsız olarak.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
